案例介绍
| 一、设计思路 | |||
| 设计目的： | 此案例展示采用标准型材搭建工业梯的方案，相对于传统焊接拼接结构，设计结构简便，减少设计周期和加工制造周期 | ||
| 设定场景： | 通常用于输送线两侧跨越通道场景 | ||
| 二、机构参数 | |||
| 外形尺寸： | 一号：L4542xW860xH2668(mm) 二号：L4331xW860xH2328(mm) |
||
| 通用性： | 通用型跨线梯，一号跨线梯适用于尺寸不超过W2100*H1400的输送线；二号跨线梯适用于尺寸不超过W1800*H1200的输送线 | ||
| 三、示例应用 | |||
| 负载重量(N)： | 假设2名较重人员同时通过，负载按400kg（4000N）校核 | ||
| 四、计算过程 | |||
| 注：选型计算&公式可下载技术文档进行详细查看 | |||

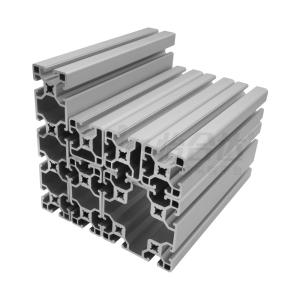

| 【AOB05-40160E 主横梁型材负载强度计算校核】 | |||
| 参数 | 公式&注解 | 取值 | |
| 1）、机械结构参数 | |||
| 材料： | 查询手册，此型材材质 | 6063-T5 | |
| 材料许用应力（MPa）： | [σ] | 145 | |
| 安全系数： | k | 2 | |
| 实际需用应力（Pa）： | [σ]2=[σ]*1000000/k | 72500000 | |
| 型材抗弯截面模数（m³）： |
W | 0.000058477 | |
| 简支梁支撑间距（m）： | L | 2.2 | |
| 型材简支梁中间最大可受力(N)： | Fmax=4*W*[σ]2/L | 7708 | |
| 双梁结构受力（N）： | Fmax*2 | 15417 | |
| 【AYF05-TB-150-L590 踏板型材负载强度计算校核】 | |||
| 参数 | 公式&注解 | 取值 | |
| 1）、机械结构参数 | |||
| 材料： | 查询手册，此型材材质 | 6063-T5 | |
| 材料许用应力（MPa）： | [σ] | 145 | |
| 安全系数： | k | 2 | |
| 实际需用应力（Pa）： | [σ]2=[σ]*1000000/k | 72500000 | |
| 型材抗弯截面模数（m³）： |
W | 0.000005836 | |
| 简支梁支撑间距（m）： | L | 0.59 | |
| 型材简支梁中间最大可受力(N)： | Fmax=4*W*[σ]2/L | 2869 | |
| 双踏板拼接结构可受力(N)： | Fmax*2 | 5737 | |
| 【AYF05-TB-100-L590 踏板型材负载强度计算校核】 | |||
| 参数 | 公式&注解 | 取值 | |
| 1）、机械结构参数 | |||
| 材料： | 查询手册，此型材材质 | 6063-T5 | |
| 材料许用应力（MPa）： | [σ] | 145 | |
| 安全系数： | k | 2 | |
| 实际需用应力（Pa）： | [σ]2=[σ]*1000000/k | 72500000 | |
| 型材抗弯截面模数（m³）： |
W | 0.000005347 | |
| 简支梁支撑间距（m）： | L | 0.59 | |
| 型材简支梁中间最大可受力(N)： | Fmax=4*W*[σ]2/L | 2628 | |
| 双踏板拼接结构可受力(N)： | Fmax*2 | 5256 | |
