共
139
个案例

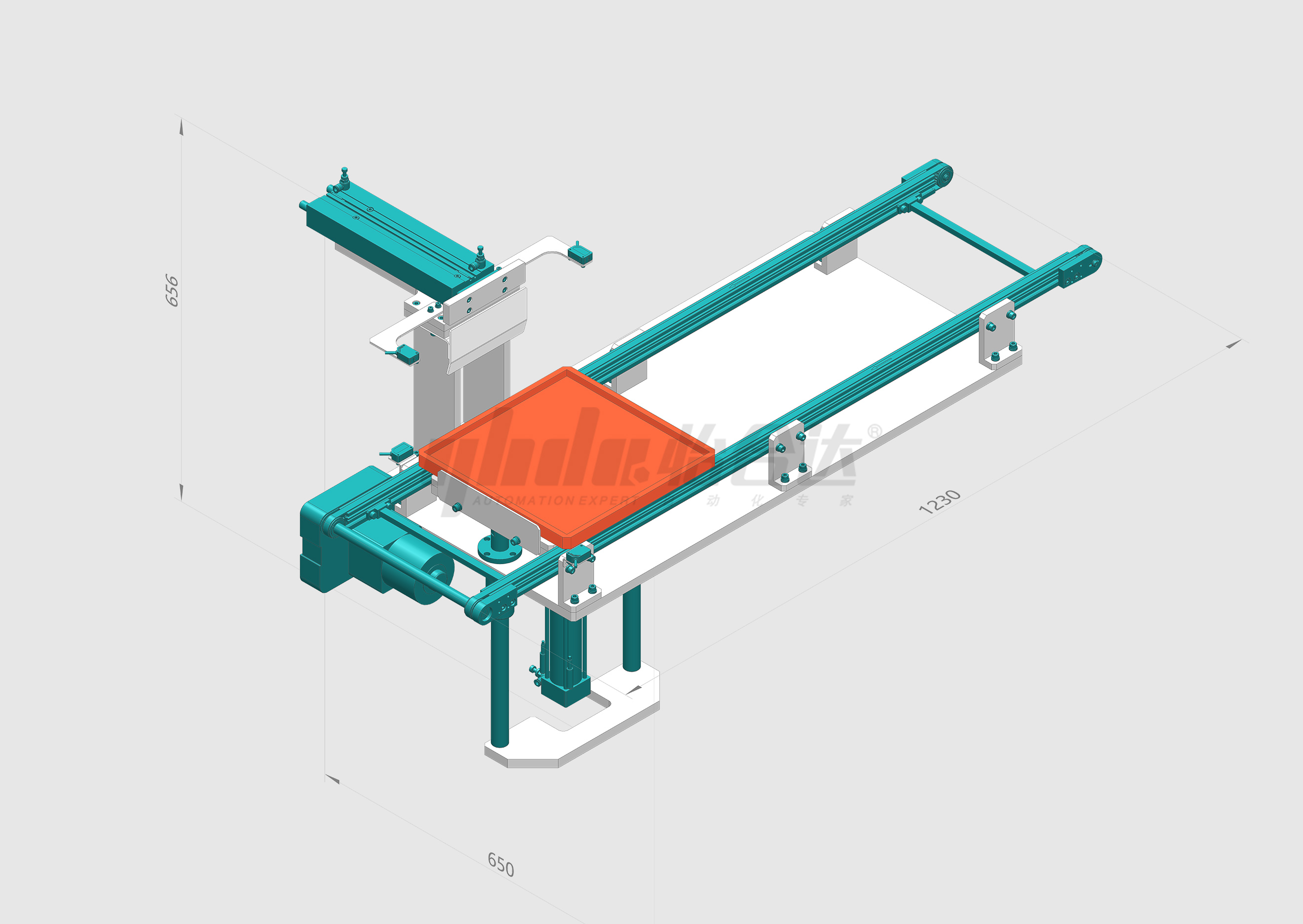

YHD-SL0138-皮带输送机清洁机构
高要求（无残留、无交叉污染）皮带输送线清洁机构，满足半导体、锂电、医疗等行业设备
经典公式类
物流仓储业
卷料
其他形状
输送线及功能组件
774

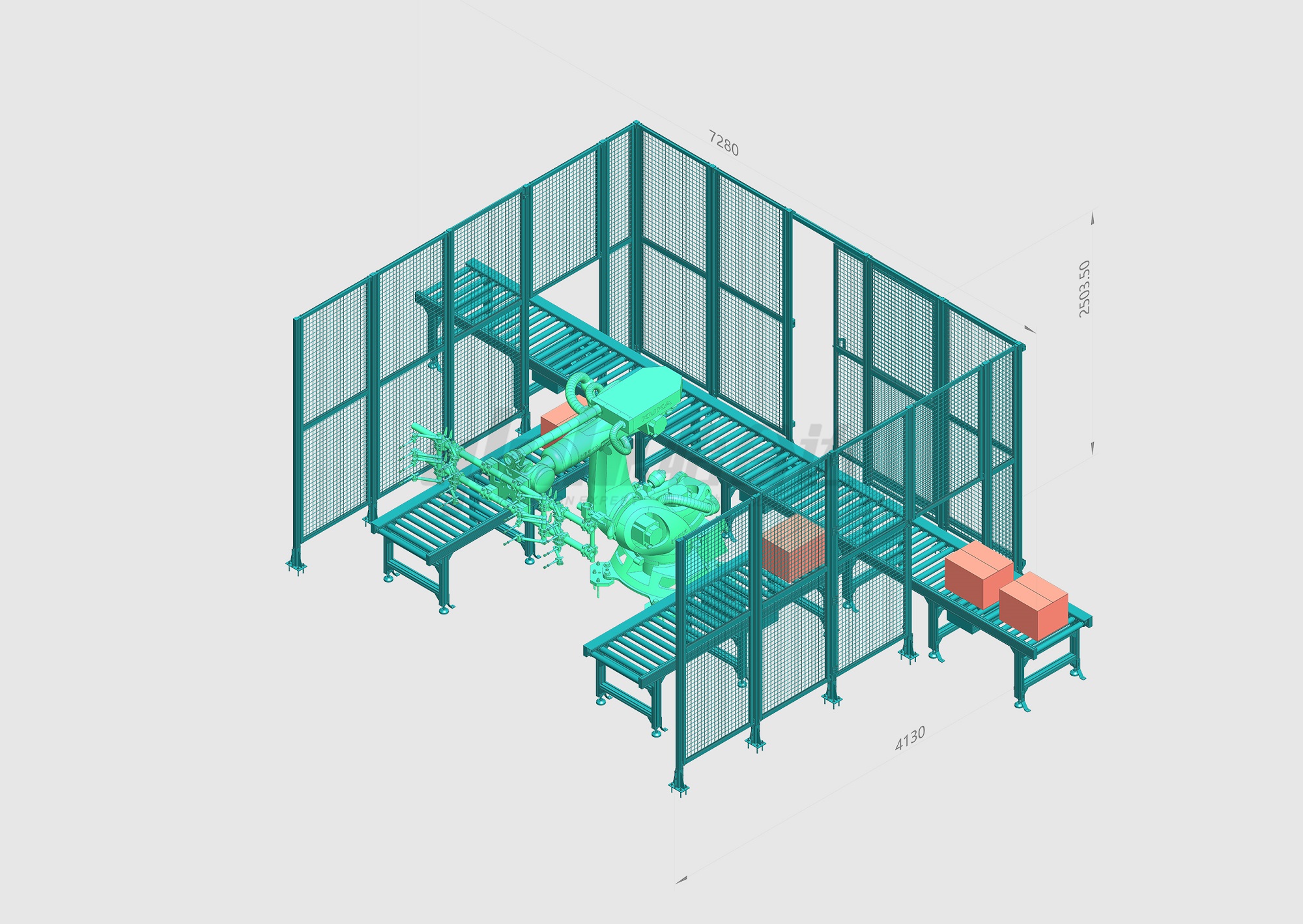

YHD-SL0137-机器人抓手机构
通过使用机器人快换模块，快速人工切换或自动切换抓手，完成不同品样的物料搬送。
机械标准零件
提高效率
物流仓储业
传送、上下料
载具类
2464

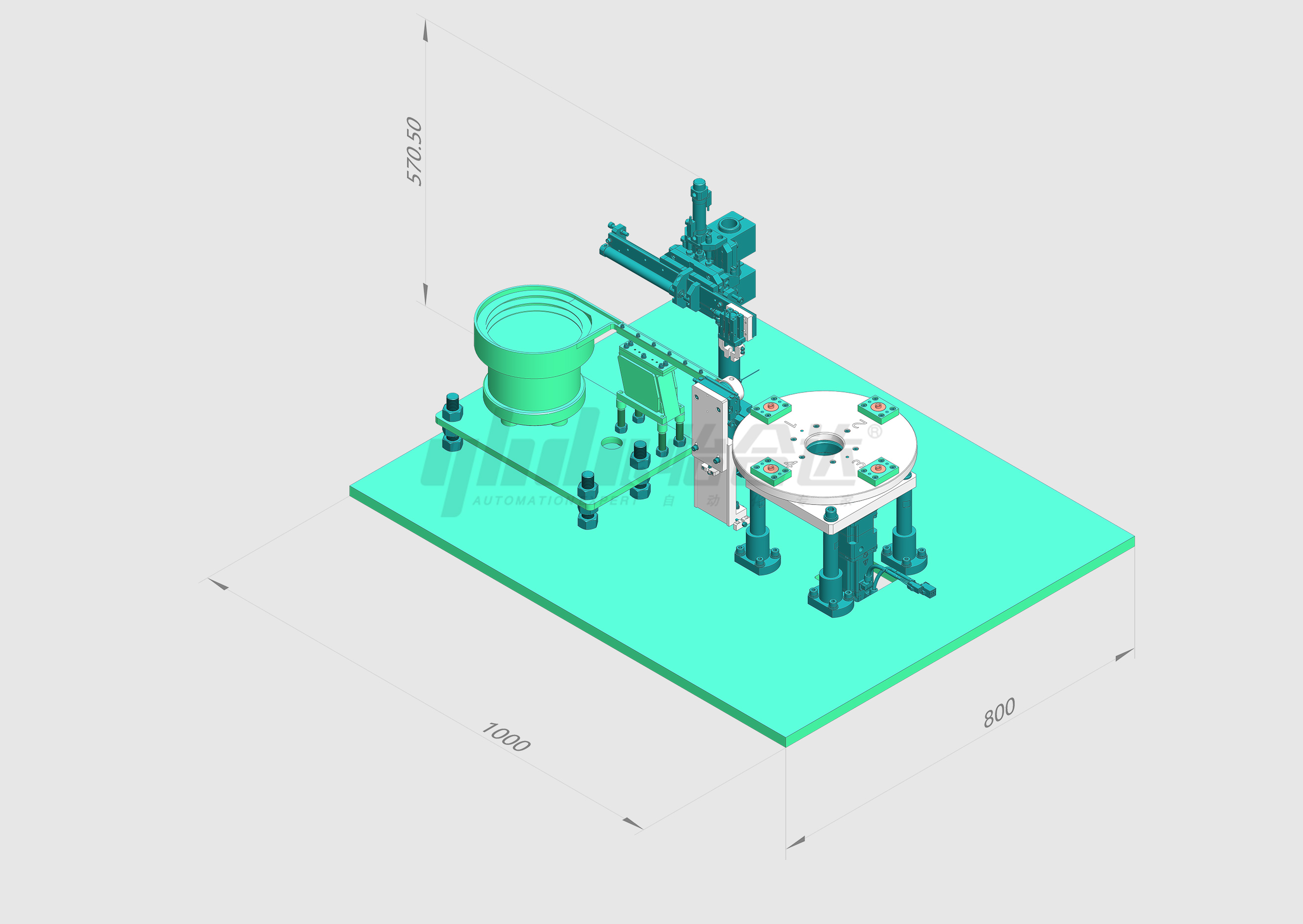

YHD-SL0136-密封圈上料机构
输送密封圈，将密封圈套入到工装上，并且可通过切换工装，适配与不同尺寸的密封圈（注：此机构案例密封圈特殊，变形量可达到50%）,适用于密封圈或弹性中空工件的套合场景
传送、上下料
提高效率
电子工业
加工、组装
7480
YHD-SL0136-密封圈上料机构
输送密封圈，将密封圈套入到工装上，并且可通过切换工装，适配与不同尺寸的密封圈（注：此机构案例密封圈特殊，变形量可达到50%）,适用于密封圈或弹性中空工件的套合场景
传送、上下料
提高效率
电子工业
加工、组装
7480
YHD-SL0135-托盘输送机构
通过底层同步带输送，输送托盘等重件物料
传送、上下料
直线运动零件
电子工业
托盘类
输送线及功能组件
12849
YHD-SL0134-夹持翻转机构
结构带有XYZ三轴驱动和旋转拍照补正，可实现2组1出2的功能，此结构可提高供料效率,适用于一出多组物料的场景。
传送、上下料
电子工业
提高效率
通用性高
15729
YHD-SL0081-产品上料料仓机构(链条型)
将装有工件的料盘依次顶升至取料位置（高度），适用于工件料盘上料场景。
直线运动零件
通用
传送、上下料
托盘类
通用性高
30793
YHD-SL0072-胶带包扎机构
将胶带从胶带卷拉出以定长切断，将5件圆筒形工件包扎在一起。适用于圆筒形或圆柱形工件包扎。
包装机械业
翻转、旋转
其他形状
机械标准零件
提高效率
26285
YHD-SL0060-双工件翻转90度轨道对接机构
将前工序轨道中工件翻转90度后推出至输送机,适用于生产工序变换对接时，因后面的生产工艺需求产品姿态不同的场景。
输送线及功能组件
翻转、旋转
通用
其他形状
易于切换工序
23748
YHD-SL0060-双工件翻转90度轨道对接机构
将前工序轨道中工件翻转90度后推出至输送机,适用于生产工序变换对接时，因后面的生产工艺需求产品姿态不同的场景。
输送线及功能组件
翻转、旋转
通用
其他形状
易于切换工序
23748
YHD-SL0056-辊筒输送对中机构
将流入电动辊筒输送机上的工件经过对中机构进行对中后再流入防跑偏平皮带输送机，适用于包装、打包、机器人码垛取料、视觉检测等场景。
输送线及功能组件
箱体工件
包装机械业
传送、上下料
提高效率
32471
YHD-SL0056-辊筒输送对中机构
将流入电动辊筒输送机上的工件经过对中机构进行对中后再流入防跑偏平皮带输送机，适用于包装、打包、机器人码垛取料、视觉检测等场景。
输送线及功能组件
箱体工件
包装机械业
传送、上下料
提高效率
32471
YHD-SL0035-同步旋转夹紧机构
用于长尺寸产品的同步旋转夹紧的动作，多面激光打标，旋转检测，胶带旋转缠绕等，适合多场景应用。
工业控制、马达驱动
卷料
包装机械业
其他形状
提高效率
64169
YHD-SL0027-电动双工位切换机构
将待加工的工件与加工好的工件同步交替搬运；适用交替搬运场景
电子工业
矩形工件
工业控制、马达驱动
提高效率
传送、上下料
34728
YHD-SL0017-料盘下料机构
实现人工放置空料盘，自动摆盘，人工取走满料盘；适用于摆盘、下料应用场景
矩形工件
气动元件
电子工业
传送、上下料
通用性高
经典公式类
32023
YHD-SL0015-治具定位机构
自动检测工件外观，可用于点胶、UV光照、激光熔接等应用场景。
检测、测试
薄板状
传感器、工业视觉
输送线及功能组件
工件检测
通用
32000
YHD-SL0014-变距移载机构
将轨道工件变距移载至同步带模组接料板上，适用于绕线、焊锡等场景。
电子工业
其他形状
传送、上下料
传动配件
提高效率
30906
YHD-SL0012-堆叠送料机构
将料仓中2种工件由输送机分类流出，适用于装配、检测、分类搬运场景。
薄板状
通用
传送、上下料
输送线及功能组件
通用性高
27282
YHD-SL0005-气动升降移载机构
将上层轨道上的工件载具依次转移至下层皮带线依次流出，可用于组装、检测、点胶等应用场景。
输送线及功能组件
电子工业
矩形工件
传送、上下料
通用性高
32341
YHD-SL0003-底部移载机构
将轨道上工件载具依次移位至相关工艺位置并定位，用于组装、镭射、检测等应用场景。
矩形工件
物流仓储业
传送、上下料
传动配件
提高效率
25866
YHD-SL0001-气动搬运机构
将工件从A位置转移至B位置，不同工艺之间搬运、下料搬运等应用场景。
直线运动零件
矩形工件
传送、上下料
通用
通用性高
50294
YHD-SL0058-分体式机架（机箱&机罩分体式）（20241213版本）
使用怡合达自营件(铝型材，电控件，气控件)搭建生成铝型材上机罩主体结构和机械吊臂控制箱组件、使用方通及钣金焊接件设计下机箱主体结构（机箱&机罩分体式）。适用于各种类型的自动化设备。
机架、机箱
工业框体结构部件
通用
其他形状
720549
YHD-SL0058-分体式机架（机箱&机罩分体式）（20241213版本）
使用怡合达自营件(铝型材，电控件，气控件)搭建生成铝型材上机罩主体结构和机械吊臂控制箱组件、使用方通及钣金焊接件设计下机箱主体结构（机箱&机罩分体式）。适用于各种类型的自动化设备。
机架、机箱
工业框体结构部件
通用
其他形状
720549
YHD-SL0057-一体式机架（机箱&机罩一体式）(20241204版本)
使用怡合达自营件(铝型材，电控件，气控件)搭建的一体式机架主体结构（机箱&机罩一体式）。适用于中小负载、无高频震动低冲击力等应用场景的各种自动化设备
机架、机箱
工业框体结构部件
通用
其他形状
59468
YHD-SL0057-一体式机架（机箱&机罩一体式）(20241204版本)
使用怡合达自营件(铝型材，电控件，气控件)搭建的一体式机架主体结构（机箱&机罩一体式）。适用于中小负载、无高频震动低冲击力等应用场景的各种自动化设备
机架、机箱
工业框体结构部件
通用
其他形状
59468
