一、线性滚珠衬套产品的结构组成

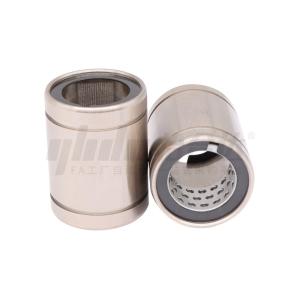

直柱型线性滚珠衬套通常由轴套、密封装置、保持器、滚珠四大部分组成。

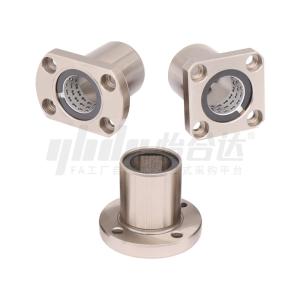

带法兰线性滚珠衬套通常由轴套、密封装置、保持器、滚珠、法兰盘五大部分组成。

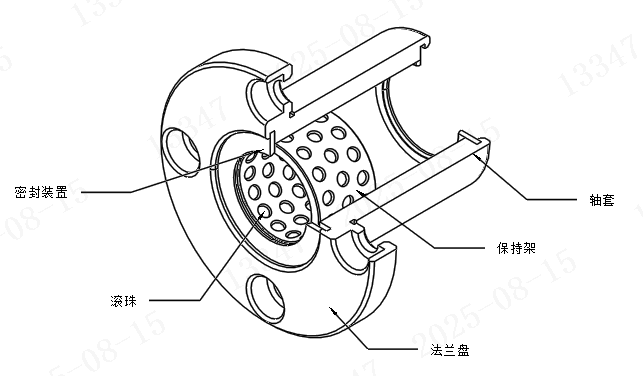

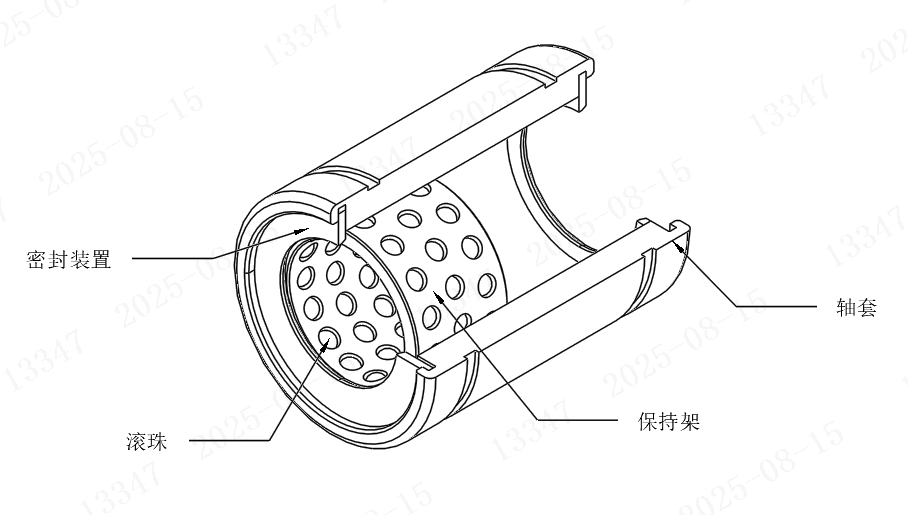

图示1 直柱型线性滚珠衬套结构组成示意图 图示2 带法兰线性滚珠衬套结构组成示意图
二、线性滚珠衬套的介绍
1.线性滚珠衬套作为一种特殊的直线轴承产品，不仅能够实现直线往复运动还能实现旋转复合运动。但需注意，直线往复运动行程有限。
2.与标准款直线轴承不同，线性滚珠衬套的保持器采用轻质铝合金制成，保持器上的滚珠都有单独的滚珠槽，滚珠以Z形排列，可以实现顺畅的滚动。
3.线性滚珠衬套直线运动的最大行程：最大行程是指产品在运动过程中，保持架从挡圈一端滑动到另一端，衬套相对轴所移动的距离。推荐一般情况下，将移动量设定为最大行程的80%较为适宜。若超过直线运动的最大行程继续运行，保持器此时已经到达产品的端面位置，继续超行程使用，滚珠的摩擦会增加，产品寿命急剧下降，甚至可能会损坏密封结构。
三、线性滚珠衬套的应用场合
线性滚珠衬套由于自身结构特性，常用于短行程+旋转复合运动的场景。
①自动化生产线：用于直线滑动和旋转装配的机械手；
②机器人Z轴升降+旋转关节（替代直线轴承+旋转轴承组合）；
③调焦测试镜头Z轴升降机构；
四、直线轴承和线性滚珠衬套的区别
|
对比维度 |
直线轴承 |
线性旋转衬套 |
|
结构原理 |
滚珠为列排列分布，内嵌至轴套内壁滚道，由保持架引导运动。 |
每颗滚珠单独嵌入铝合金保持架，呈Z型排列分布。 |
|
运动特性 |
只可直线往复运动，不可旋转使用。 |
直线+旋转复合运动，但需注意直线运动行程有限。 |
|
行程限制 |
直线运动方向无限制 |
直线运动方向有限制 |
