导向轴支座-产品知识介绍

一、什么是导向轴支座

 起到支撑及固定导向轴的作用，同时能承受一定的载荷的零件。与导向轴，直线轴承，无油衬套配合使用，形成线性导向机构。

二、结构特点

（1）法兰型导向轴支座适用于导向轴与安装面垂直的场景。

（2）方型导向轴支座适用于安装面与导向轴平行的情况。

（3）止动螺丝型导向轴支座安装简单，性价比高。

（4）支撑部加厚型导向轴支座，使支撑更加稳固 。

（5）开口型导向轴支座不会损伤导向轴，导向轴轴拆装方便。

（6）紧凑型导向轴支座更适用于狭小空间。

（7）轴向负载大的导向轴安装选用端面固定型导向轴支座。

（8）分离型导向轴支座特别适用于需多次拆装导向轴的情况。

（9）导向型导向轴支座适用于需准确定位的场景。

（10）铸造型导向轴支座价格更低，适用范围广泛。



三、示例案例

四、产品选用原则

（1）根据使用场景选用

        导向轴与安装面垂直的场景选用法兰型。

        导向轴与安装面平行的情况选用方型。

（2）根据导向轴的受力情况选型

        导向轴需承受较大径向载荷时，应选用加厚型。

        导向轴需承受较大轴向载荷时，应选用端面安装型。

（3）根据导向轴的拆装要求选型

        导向轴固定的选用止动螺丝型即可，安装简便性价比高。

        导向轴需拆装的应选用开口型支座，不会对轴产生损伤，方便拆装。

        导向轴需要频繁拆装的，选用分离型。使用方便。

（4）根据使用环境选型

        一般使用环境选用碳钢发黑产品即可，性价比高。

        表面镀镍型产品强度高，防锈能力好。

        更高的强度要求及防锈要求可选用不锈钢产品。

        铝合金表面氧化产品防锈能力强，使用轻便。

（5）根据导向轴定位要求选用

        径向定位要求的选用引导型导向轴支座或法兰带定位孔型。

        轴向定位要求的选用方形带定位孔型。

（6）特殊应用场景的

        狭小使用空间的可选用，紧凑型支座。

        底部锁螺丝的请选用底部安装型。

        侧面固定的可选用侧面安装型。

        需要快速锁紧的可选用把手型支座。



五、安装与拆卸

（1）发黑产品应尽量避免在潮湿环境中使用，安装时应避免汗手，湿手直接接触产品。安装完及使用中应定期喷淋防锈油进行防锈处理。

（2）铝合金产品使用轻便，防锈性能好，使用时应避免高强度的使用情况。

（3）导向轴支座的轴安装孔公差为H7，一般配合g6轴使用，轴的加工应配合相应的公差，避免夹不紧情况的发生。



六、维护保养

（1）内孔为主要公差配合使用精度，应避免磕碰，剐蹭等造成内孔毛刺的情况发生。

（2）发黑产品应定期进行防锈保养，避免生锈情况发生。

（3）保存运输应避免摔，砸，磕碰等易造成产品外观，表面处理等损伤的情况发生。

（4）其他日常细节注意事项细心留意即可。



导向轴支座种类(2D图示)：

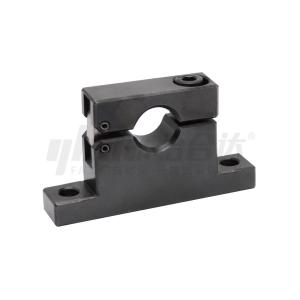

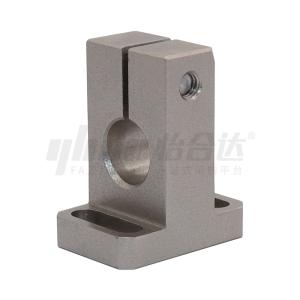

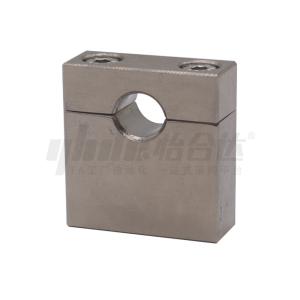

导向轴支座种类(实物图示)：
