电磁铁-产品知识介绍
2026-03-30 15:19:41 1728 17
电磁铁-产品知识介绍
一．电磁铁简介
电磁铁是利用电流的磁效应制成的磁性装置，主要由线圈（螺线管）和铁芯组成。通电时产生强磁场，断电后磁性消失，是一种可控的临时磁体。

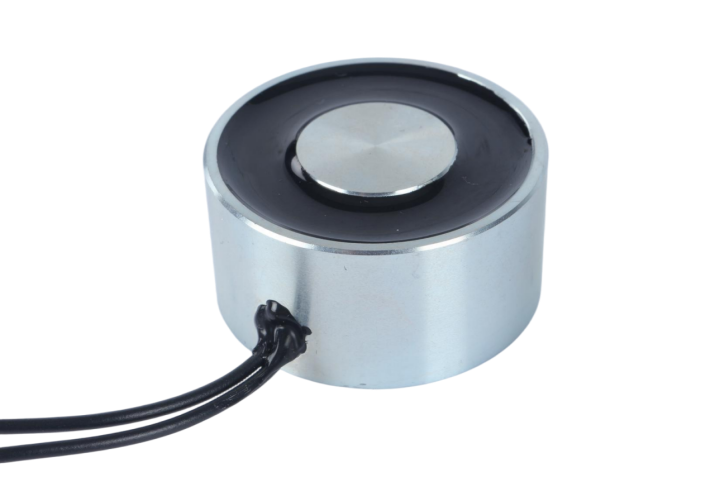

二．YHD电磁铁优势（吸盘式电磁铁系列）
|
优势点 |
说明 |
|
● 电磁铁使用寿命更长 |
采用优质Q235钢及优质铜线线圈组成，拥有更高的强度和更长的使用寿命 |
|
● 独特的灵活性 |
有通电吸附和通电释放两种类型可选，改变电流方向可以反转极性，客户更多选择 |
|
● 均匀磁场排布 |
精密线圈设计，磁场排布更均匀 |
三．电磁铁和永磁铁对比
|
特性 |
电磁铁 |
永磁体 |
|
接触方式 |
刚性接触，需平整表面 |
刚性接触，需平整表面 |
|
吸附对象 |
纯铁，低碳钢，矽钢片等 |
纯铁，低碳钢，矽钢片等 |
|
是否可调节磁场 |
是 |
否 |
|
能量依赖 |
需要通电维持 |
不需要通电，但无法关闭磁场，磁场强度会随时间衰减 |
|
适用行业 |
电子，汽车，机械制造 |
汽车、机械制造 |
四．产品典型应用场景
|
行业 |
应用案例 |
|
电子制造 |
对微型带磁性物料进行分拣 |
|
物流自动化 |
电磁抓手，对大件磁性物料进行搬运 |
|
食品工业 |
金属杂质检测与剔除 |

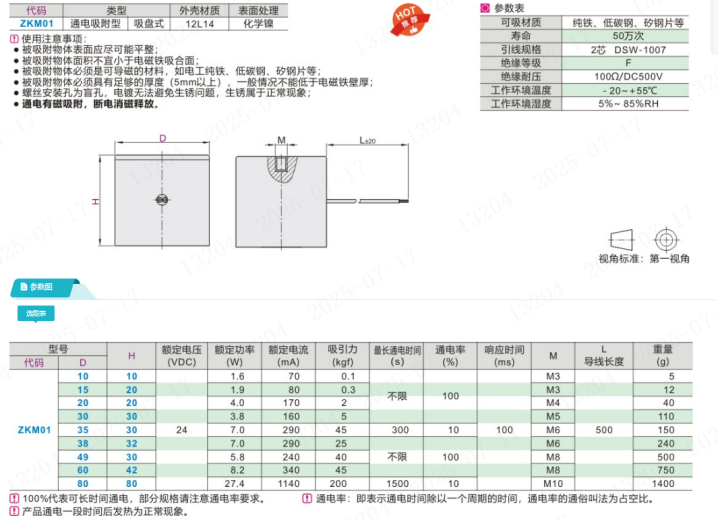

五．电磁铁选型
|
参数 |
说明 |
|
吸盘直径 |
越大吸附力越强，但需匹配工件尺寸（常用20~100 mm）。 |
|
工件尺寸及表面粗糙度 |
吸附面需要比电磁铁的面积更大，外表光滑且有一定厚度 |
|
吸附方式 |
正吸，倒吸，侧吸对于吸附力的要求都不相同 |
|
真空度要求 |
一般-40~-80 kPa，高吸附力需更高真空（但海绵可能塌陷）。 |
|
工作环境 |
耐油、耐化学腐蚀、高温等特殊需求需选特定材质。 |
电磁铁选型流程
确定工件特性：尺寸、重量、表面粗糙度、材质（多孔/光滑）。
初步选择电磁铁尺寸及外形：方形的工件适配圆形及方形电磁铁，圆筒形的工件需定制弧形的电磁铁
匹配吸附力：根据工件重量，使用电磁铁的数量，吸附方式，匹配需要用多少吸力的电磁铁
六．注意事项
