箱体-产品知识介绍

一、箱体简介

箱体主要是起到支撑、控制、分配和保护电路作用的结构。金属箱体，由钢铁、铝合金、不锈钢等金属材质制成，具有较高的强度、耐腐蚀性和导电性。在配电箱中，金属箱体主要用于支撑、连接和保护开关元器件和实现电路的分配和控制，对电力发生器、变压器等设备进行保护和监测；同时还可以检测电气参数和状态，将异常数据传递给用户或相关管理部门，以便及时采取安全措施等，以确保电气设备的正常运行和安全性。



二、怡合达箱体

优势点	说明
种类齐全	威图机柜，九折机柜，动力柜，IT机柜，基业箱等
认证齐全	防水等级认证达到IP54,TUV认证，CE认证，UL认证等
尺寸齐全	尺寸齐全，可以满足客户不同使用空间和场景
可非标定制	可以定制开孔，定制尺寸，定制色粉
可配电，一体式售卖	按客户要求配电，我司具有众多电气品牌代理，价格实惠



三、怡合达九折机柜和传统电柜差异

优点	怡合达九折机柜	传统电柜
模块化	模块化设计，可拆卸，方便替换	焊接成形，无法拆卸
承载能力强	九折型材框架可承载100—1000KG	无法承载太大重量和冲击
散热和布线	框架设计兼顾通风散热需求，内部布线管理更便捷	散热不如九折框架，布线不方便，后期排查检修困难
扩展性	支持前后，侧面并柜，适配狭小空间部署场景，并柜间隙可缩减至5mm	焊接成型，无法并柜，需求多大只能做相应大小的钣金



四、产品典型应用场景

行业	应用案例
汽车制造	焊接机器人，装配线，冲压设备，测试台
电子制造	SMT贴片机，波峰焊机，半导体设备
新能源	光伏逆变器柜，储能系统控制柜，PLC柜，变频柜

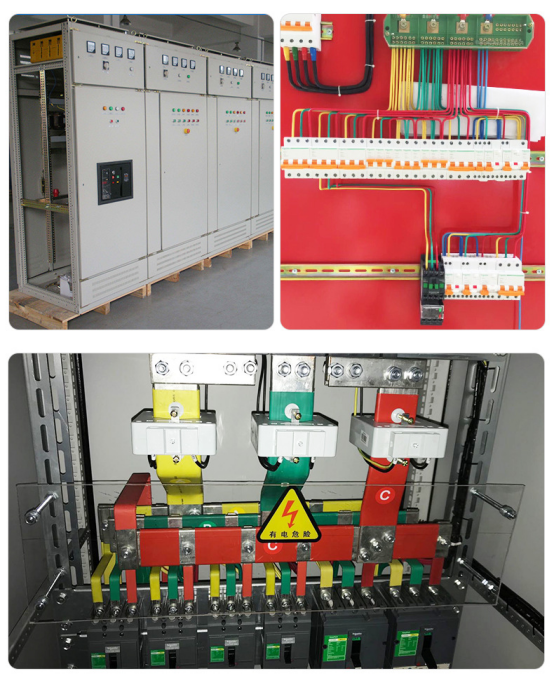

电柜箱体是工业自动化，电力系统和设备运行的核心组成部分，内部集成了从基础的断路器，接触器到先进的PLC，变频器等大量关键设备，共同完成电能的分配，设备的保护，复杂流程的自动化控制以及运行状态的监控。因此广泛应用于几乎所有需要电力驱动，控制或保护的领域，例如：制造业，能源与电力行业，建筑业，采矿业，农业，医疗行业，船舶与海洋工程等。





五、箱体推荐

1. 基业箱：可用于挂墙的场景中，主要用于建筑照明和小型动力控制电路。



冷轧钢基业箱                                          玻璃钢基业箱



带雨帽型基业箱                                          不锈钢基业箱



2. 九折机柜；十六折机柜：落地式，九折型材机柜通过9次精密折弯形成封闭式柱梁结构，相比传统C型材或开放梁结构，承重和框架强度更高，主要用于工厂生产线控制柜、PLC设备安装。

‌

九折型材单开门                                                九折型材双开门



十六折单开门                                                    十六折双开门



2. IT机柜：为服务器、网络设备提供标准化安装环境，解决高密度散热、大容量配电及多厂商设备兼容问题，保障数据中心高可用性。



IT机柜‌

六、选型

箱体一般分为九折机柜、动力柜、IT机柜，以及小基业箱，材质一般是冷轧钢和不锈钢。因此选型方式为：

1. 所需的类型：九折机柜、动力柜、IT机柜、基业箱。

2. 长宽高的尺寸。

3. 色粉的选择：常规色粉为RAL7035,RAL7032(可提供色板进行定制)，

4. 开孔尺寸：客户提供开孔图纸。

5. 附件：机柜底座，文件袋，照明灯和限位开关，电脑托盘等。

6. 配电柜还需提供BOM清单和电路图



备注：需要确认好尺寸、材质、定制色粉，不同厂家调色会有差异。
