一、什么是十字环式联轴器
十字环联轴器是属于一种硬性的连接件，主要在一些大型的机械设备上担任连接件的工作。联轴器分为多种型号和样式。其中十字环联轴器是比较常见且使用比较广泛的，该产品具有很高的扭矩，并且使用灵活、免维护和维修，后期使用和更换非常简单。
适用马达：
|
伺服电机 |
○ |
|
步进电机 |
◎ |
|
通用电机 |
● |
|
编码器 |
○ |
●：最优 ◎：优 ○ ：可以使用
二、使用场合
能够自由选择不同性质的十字环使得十字环式联轴器成为机械视觉系统的多面手。对于转速小于4500转/分钟，高平行偏差低角偏差和径向偏差的应用，十字环式联轴器既适合启停系统也适合需要扭转刚度的扫描系统。
三、十字环联轴器的安装

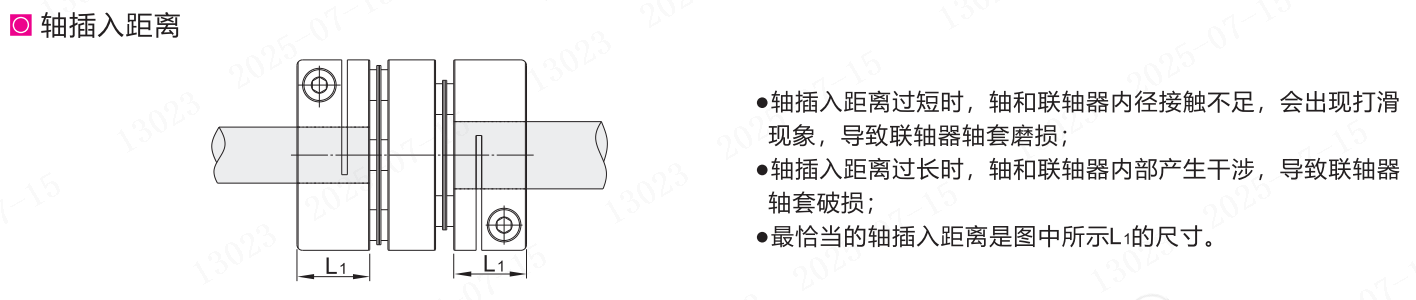

1. 轴的插入距离：（单边本体宽度L1±轴向容许偏差值）

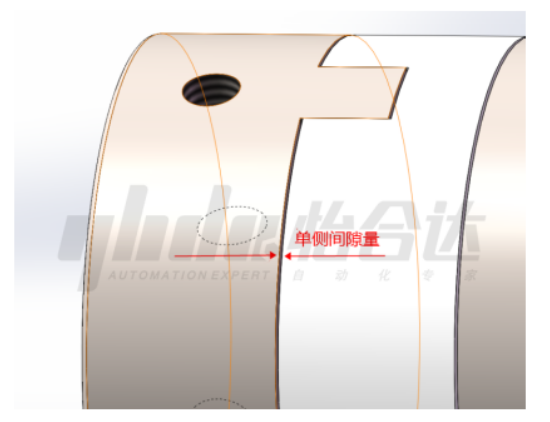

2. 间隔环端面与本体端面之间的配合预留一定间隙量：
单边预留间隙量不能超过轴向安装偏差的50%，保证在角度偏移最大的情况下，不会导致端面间隙过大的情况；
需注意：若间隔环端面与本体端面配合间隙过大，则会导致卡爪有效工作面减少，从而形成挤压，加剧联轴器的磨损；
3. 在两轴间有相对位移的情况下工作时，间隔环就会产生很大的离心力，从而增大动载荷及磨损，因此，选用时应注意其工作转速不能超过相应的规定值；
4. 拼装时，其同轴度应符合规定的容许偏差值，确保两轴线在同一水平上，其角向偏差不能超过1°；
5. 按时润化，凹槽内涂抹润滑脂。
四、产品优缺点
优点：
（1）高平行偏差纠正能力。
（2）保险丝作用，过载时中间滑块失效，断开两个连接轴，停止扭矩的传输能够保护贵重的机械部件。
（3）电气绝缘的效果。
缺点 ：
频繁正反转中间滑块易磨损，无法保证零背隙特性。

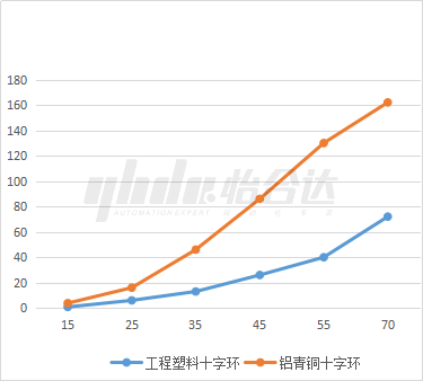

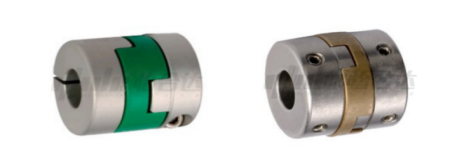

五、工程塑料间隔环和铝青铜间隔环对比
|
工程塑料间隔环： |
铝青铜间隔环： |
|
（1）具有电绝缘性 |
（1）最适用于低速、高扭矩场合 |
|
（2）成本低价格便宜 |
（2）价格相对较高 |
|
（3）滑槽与凸台之间采用过盈配合 |
（3）滑槽与凸台之间采用间隙配合 |
|
（4）允许有较大偏心、偏角存在 |
（4）允许有较大偏心、偏角存在 |
|
（5）使用温度在-20°-80° |
（5）耐高温 |

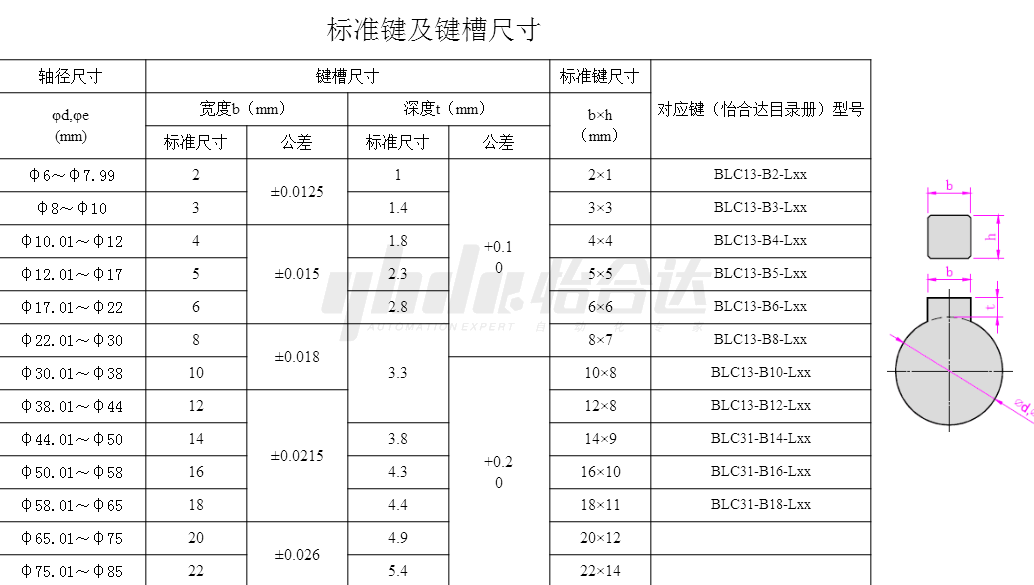

六、键槽注意事项
（1）标准不带键槽型号时，如需加键槽，在型号后加后缀端加键槽，表达端加键槽，如：端孔加键槽 (表达两端孔都加键槽 )
（2）需非标准键槽尺寸定制加工时，需在产品型号后缀加或
表达8端孔定制3×2键槽，10端孔定制4×2键槽。
七、常见问题
（1）为什么说需在联轴器的周围安装保护罩？
答：由于处于高速旋转状态，误接触可能导致受伤或卷入手套、毛巾等。此外，由于某些原因，还可能导致零件损坏或碎屑飞散。因此，请务必安装安全保护罩。
