工程图
工程图
这种孔位很多的工程图怎么标啊，之前学机械制图的时候都是有参考的简单图，现在一做别的就没招了。

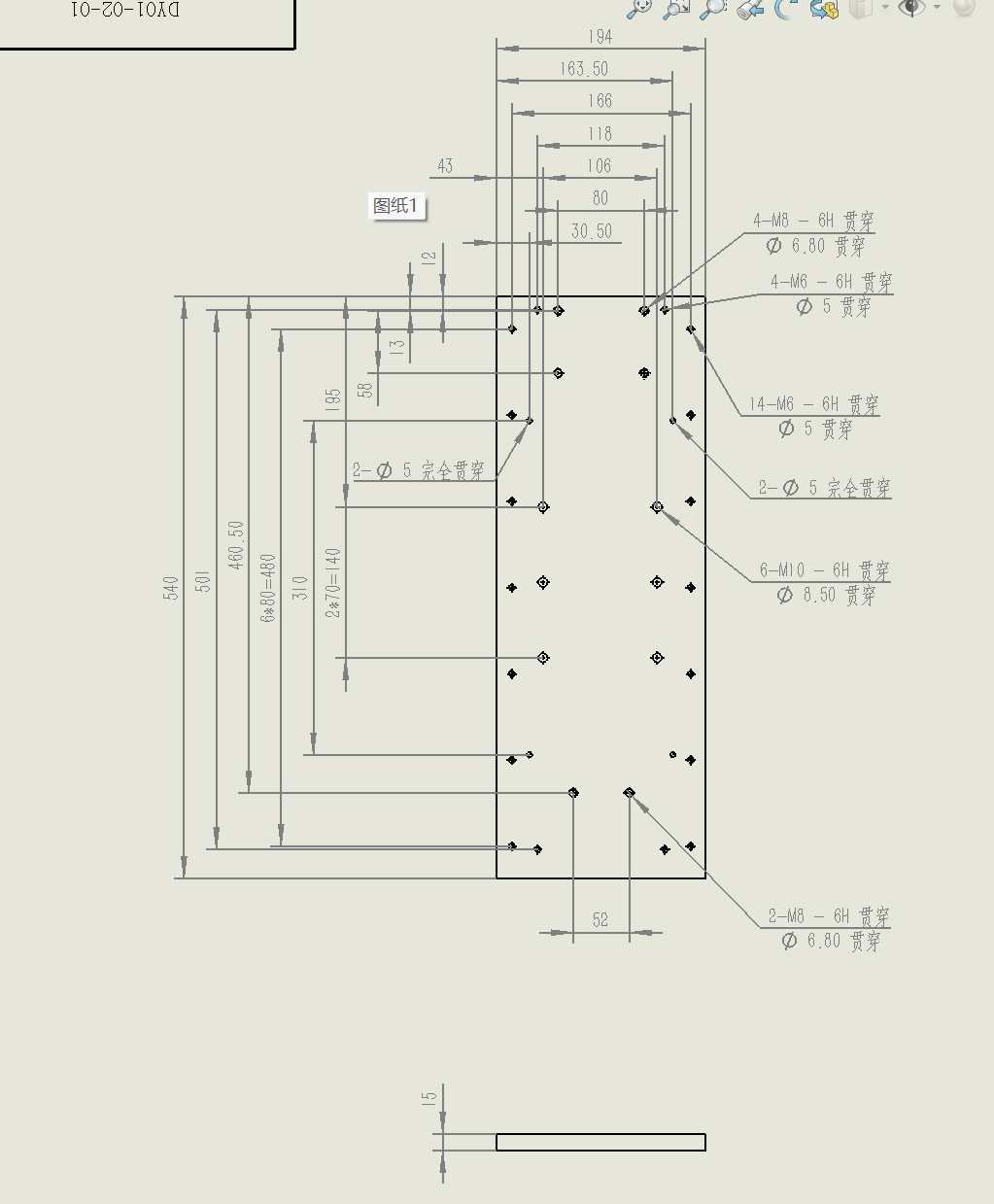

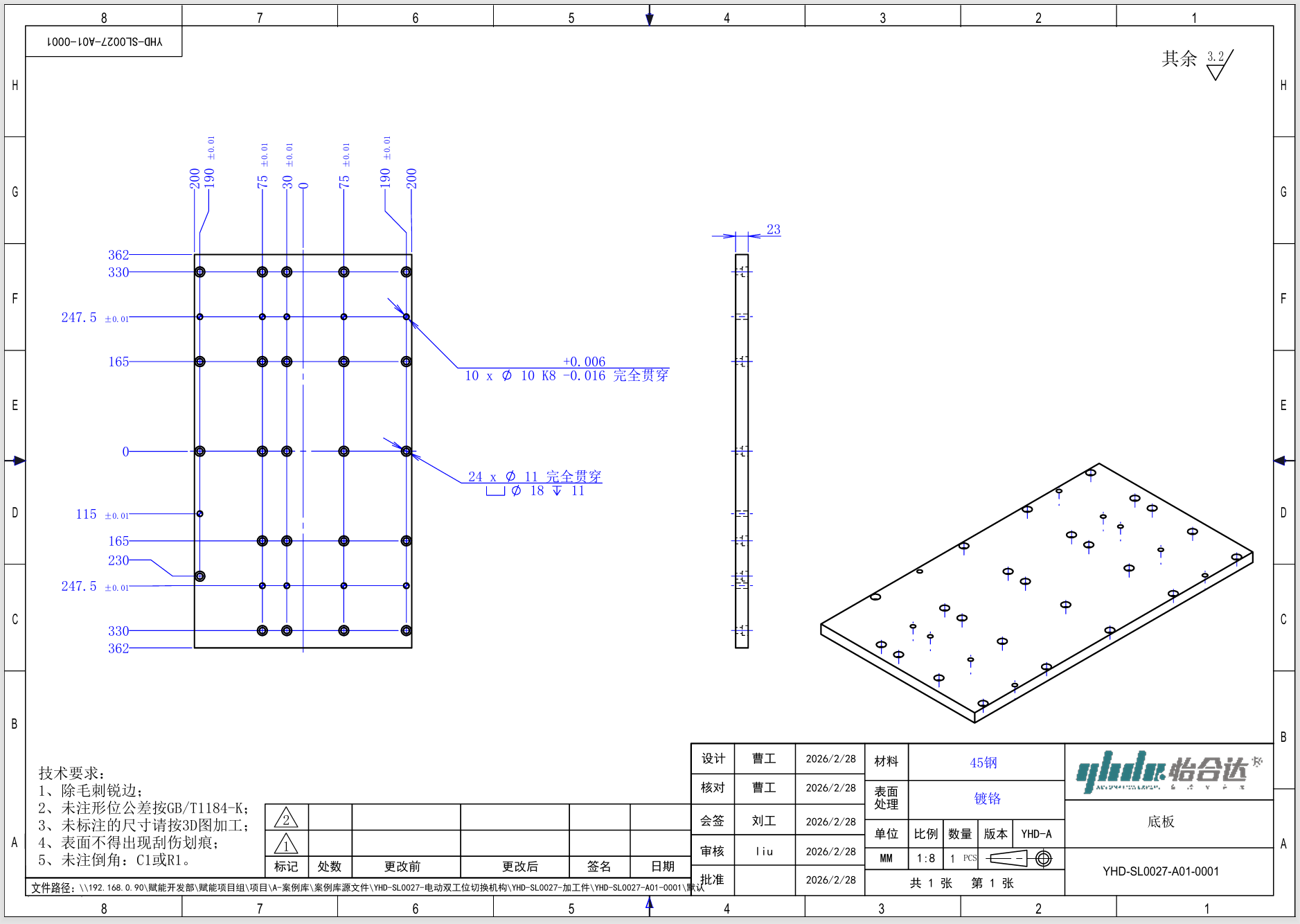

怡合达案例库这种标法是怎么做的，老师没讲过这种啊，另一个是ICAN工具箱生成的，孔多的没法改，是要弄孔表吗?
2026-05-26 11:38:44
0
0
坐标或孔表
2026-05-26 08:20:04
2
0
怡合达用的尺寸链标准方式，比较常用，以两个面为有基准，加工读图方便点，图二标注比较繁琐了，孔一多不太号读图，不用用孔表，可以转换用尺寸链。目前图二这种标注方式更适用于孔对称的零件
2026-05-25 17:19:06
0
0
尺寸链
2026-05-25 14:40:07
0
0
中心线一拉，一组一组标注就完事
