案例介绍
| 一、设计思路 | |||
| 设计目的： | 这是一款铝型材搭建的多层柜，可用于存储东西，安全牢固，防潮耐腐蚀 | ||
| 设定场景： | 适用于生产办公、无尘室、化工实验室、车间等各种场景 | ||
| 动作流程： | 1、采用4040型材为框架，安全稳固，使用寿命长 | ||

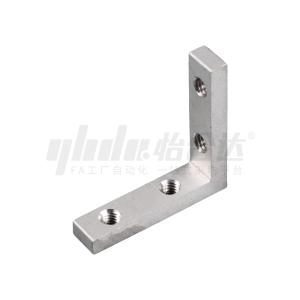

| 2、型材角码装配，可灵活组装拆卸，根据现场情况进行型材更换适用多场景 | |||
| 3、采用型材DIY5.0进行模型装配，提高设计效率，大幅缩短设计时间 | |||
| 二、机构参数 | |||
| 外形尺寸： | L1040xW878xH2077(mm) | ||
| 机架前视： | 设计“2套无框电脑白烤漆钣金平开双开门” 设计“2套无框透明有机玻璃平开双开门” 设计“1套有框电脑白烤漆钣金平开双开门” |
||
| 机架后视： | 设计“5套钣金平齐-电脑白烤漆钣金封板” | ||
| 机架左视： | 设计“5套间隔固定块-透明有机玻璃封板” | ||
| 机架右视： | 设计“5套间隔固定块-透明有机玻璃封板” | ||
| 机架内部： | 设计“4套间隔固定块-电脑白烤漆钣金封板” | ||
| 机架顶部： | 设计“4套间隔固定块-电脑白烤漆钣金封板” | ||

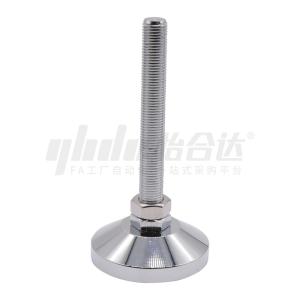

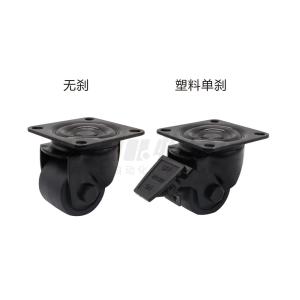

| 机架底部： | 设计“1套间隔固定块-电脑白烤漆钣金封板” 设计“4套脚轮脚杯” |
||
