案例介绍
| 一、设计思路 | |||
| 设计目的： | 使用型材DIY5.0插件搭建的一体式铝型材框架、护栏，开口设计便于产线传输物料 | ||
| 设定场景： | 适用于中小负载、无高频震动低冲击力等应用场景的各种自动化设备 | ||

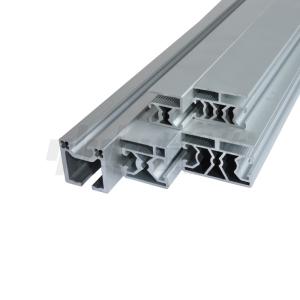

| 动作流程： | 1、采用4040型材为框架，安全稳固，使用寿命长 | ||

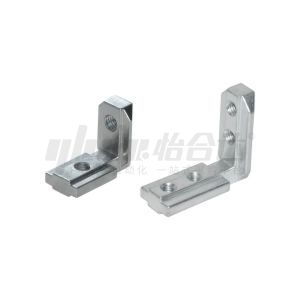

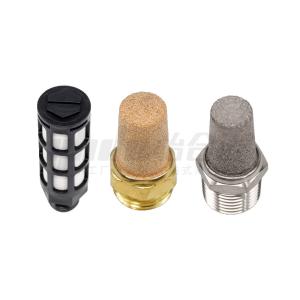

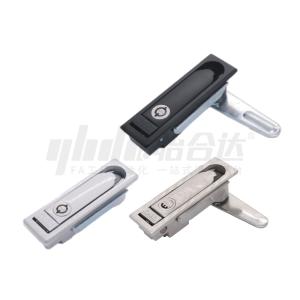

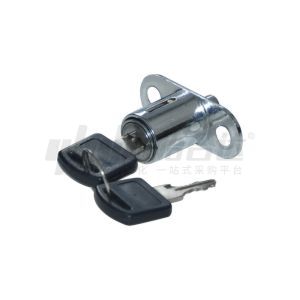

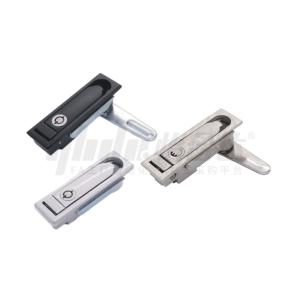

| 2、型材角码装配，可灵活组装拆卸，根据现场情况进行型材更换适用多场景 | |||
| 3、采用型材DIY5.0进行模型装配，提高设计效率，大幅缩短设计时间 | |||
| 二、机构参数 | |||
| 外形尺寸： | L4160xW2640xH2003.5(mm) | ||
| 电源输入： | AC380V 50Hz | ||
| 气源输入： | P=0.5(MPa) | ||
| 台面承受负载： | 500kg | ||
| 功能操作： | 触摸屏+工业电脑+按钮开关+万能转换开关 | ||
| 功能描述： | 电控：380V工业电压输入，变压器变压，开关电源变压为24V交流接触器，断路器，继电器等提供电路保护；按钮开关控制设备启停、复位、供电等；底部柜体进出风口散热电控柜；电控磁力扣进行开门保护等。 气控：二联件，快排阀，尼龙管，压力表提供气路过滤、排放、气压显示。 |
||
| 三、电气柜介绍 | |||
| 电控柜： |
DIN导轨(ZIL06)：可快速便携安装各种模块 | ||
| 开关电源(ZHH06-300-24):输入电压(V)90~132/180~264，输出电压(V)24V，用于接通和分断电路，并提供过载、短路等保护 | |||
| 端子模块(ZHV05):连接电线 | |||
| 交流接触器(NC1-1210 220V):线圈电压AC220V，用于频繁地接通和断开大电流电路，控制电机等设备的运行 | |||
| 断路器（DZ47LE-63 1P+N C50 30mA）：额定电压230(V)，用于接通和分断电路，并提供过载、短路等保护。 | |||
| 熔断器(RT28N-32X-3P)：额定电流32(A)，在电路发生短路或严重过载时，迅速熔断以保护电路。 | |||
| 继电器(ZHM05)：额定电压24(V)，包括中间继电器、时间继电器等，用于扩展控制信号、实现延时控制等功能。 | |||
| 三相变压器(ZKH16-4)：智能伺服电机专用，将输入的电压转换为所需的电压等级。 | |||
| 怡合达伺服驱动器 脉冲型(ZNH21-020):控制伺服电机 | |||
| 相序保护器(XJ3-D AC380V)：输出功率100(W)，确保使用三相电源缺相保护，过压和欠压保护 | |||
| 气控柜： |
汇流板(WMB21-4V100M-15F)：4V系列，用于安装气动电磁阀 | ||
| 先导式两位五通双电控电磁阀(WLE11-4V120-06-A)：DC24V，两个工作位置（即阀芯有两个稳定的位置），五个气口（两个进气口、两个排气口和一个工作口） | |||
| 调压阀(WFN02-AR-2000):调压范围0.05~0.85Mpa，调节气压压强 | |||
| 真空过滤器(WEX31-D6-B53.2):过滤杂质，减少堵塞影响真空度的情况 | |||
| 片装式真空发生器(WEF24-0.7-E):极限真空度-93Kpa，带供给阀、破坏阀、真空压力开关 | |||
| 四、机架介绍 | |||
| 机架前视： | 设计“1套有框透明有机玻璃平开双开门” 设计“1套有框透明有机玻璃推拉门” 设计“1套电脑白烤漆钣金平开单开门” 设计“1套电脑白烤漆钣金封板（面板上安装总电源开关、启动、复位、停止、急 停、解除警报，工业电脑，操作支架）” |
10 | |
| 机架后视： | 设计“1套有框透明有机玻璃平开双开门” 设计“1套有框电脑白烤漆钣金推拉门” 设计“2套电脑白烤漆钣金封板” |
10 | |
| 机架左视： | 设计“1套透明有机玻璃封板” 设计“1套电脑白烤漆钣金封板，（封板上安装电源输入接口、气源输入接口、进 风口散热风机组件” |
30 | |
| 机架右视： | 设计“1套透明有机玻璃封板” 设计“1套电脑白烤漆钣金封板，（封板上安装出风口散热风机组件” |
||
| 机架内部： | 设计“1套机加工大板” 设计"1块电脑白烤漆钣金配电板、1块电脑白烤漆钣金配气板” |
||
| 机架顶部： | 设计“1套电脑白烤漆钣金封板、1套多层警示灯（三色灯）” | ||
| 机架底部： | 设计“9套电脑白烤漆钣金封板” 设计“6套脚轮脚杯” |
||
| 五、护栏介绍 | |||
| 护栏前视&后视： | 设计“2套型材护栏推拉门” 设计“2套型材护栏平开单开门” 设计“6套护栏网” |
||
| 护栏左视&右视： | 设计“2套底下镂空护栏网” 设计“4套护栏网” |
||
