YHD-SL0058-分体式机架（机箱&机罩分体式）（20241213版本）

案例介绍

一、设计思路
设计目的：	(2024/12/13更新版本) 使用怡合达自营件(铝型材，电控件，气控件)搭建的分体式机架主体结构，（机箱&机罩分体式）优点: 1.可通过更改型材尺寸快速搭建设备框架。 2.标准件既定，方便工程设计快速选型使用。 3.加工件在源文件中已经出图完毕，方便更新设计出图。 4.bom表增加工程用表格，方便查组件层级关系。 5.提供CAD.2D气路图&气路bom&气路元件块，方便快速更改布局气路。
设定场景：	适用于各种类型的自动化设备
二、机构参数
外形尺寸：	L2000x W1200xH1850(mm)
电源输入：	AC380V 50Hz
气源输入：	P=0.6(MPa)
台面承受负载：	2000kg
功能操作：	触摸屏+工业电脑＋按钮开关＋万能转换开关

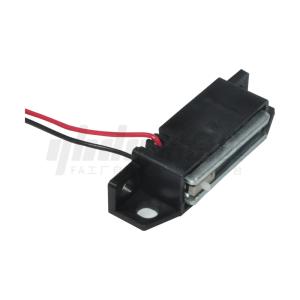

功能描述：	电控：380V工业电压输入，变压器变压，开关电源变压为24V,交流接触器，断路器，继电器等提供电路保护；按钮开关控制设备启停、复位、供电等；底部柜体进出风口散热电控柜；电控磁力扣进行开门保护等。气控：二联件，快排阀，储气罐，尼龙管，压力表提供气路过滤，排放，漏压保护，连接，气压显示。

三、电控柜介绍
	名称&型号	功能&作用
电控柜：	DIN导轨(ZIL06)：	安装模块
	开关电源(ZHH06-300-24):	输入电压(V)90~132/180~264,输出电压(V)24V，用于接通和分断电路，并提供过载、短路等保护
	端子模块(ZHV05):	连接电线
	交流接触器(NC1-1210 220V):	线圈电压AC220V,用于频繁地接通和断开大电流电路，控制电机等设备的运行
	断路器（DZ47LE-63 1P+N C50 30mA）：	额定电压230(V),用于接通和分断电路，并提供过载、短路等保护。
	熔断器(RT28N-32X-3P)：	额定电流32(A),在电路发生短路或严重过载时，迅速熔断以保护电路。
	继电器(ZHM05)：	额定电压24(V),包括中间继电器、时间继电器等，用于扩展控制信号、实现延时控制等功能。
	三相变压器(ZKH16-4)：	智能伺服电机专用,将输入的电压转换为所需的电压等级。
	怡合达伺服驱动器脉冲型(ZNH21-020):	控制伺服电机
	相序保护器(XJ3-D AC380V)：	输出功率100(W)，确保使用三相电源缺相保护，过压和欠压保护
气控柜：	汇流板(WMB21-4V100M-15F)：	4V系列，用于安装电磁阀
	储气罐(NGM31-3)	在空压机故障或维修时，储气罐中储存的气体可以作为临时应急气源使用
	先导式两位五通双电控电磁阀(WLE11-4V120-06-A)：	DC24V,两个工作位置（即阀芯有两个稳定的位置），五个气口（两个进气口、两个排气口和一个工作口）
	调压阀(WFN02-AR-2000):	调压范围0.05~0.85Mpa，调节气压压强
	真空过滤器(WEX31-D6-B53.2):	过滤杂质，减少堵塞影响真空度的情况
	真空发生器(J-WET51-D6-0.7):	带真空破坏阀

四、机架介绍
机架主视：	机罩设计“2套有框透明有机玻璃平开双开门'。机箱设计“2套无框电脑白烤漆钣金平开双开门”。
机架左视：	机罩设计“2块透明有机玻璃封板”。机箱设计“2块电脑白烤漆钣金封板，（封板上安装1套电源输入接口、1套总电源开关、1套气源输入接口、1套进风口散热风机组件）”
机架后视：	机罩设计“1套有框透明有机玻璃平开双开门、1套有框透明有机玻璃平开单开门”。机箱设计“2套无框电脑白烤漆钣金平开双开门”。
机架右视：	机罩设计“2块透明有机玻璃封板”1套壁挂式显示器支架(支架上安装工业电脑及摆放好鼠标键盘)。机箱设计“2块电脑白烤漆钣金封板，（封板上安装1套出风口散热风机组件）”。
机架内部：	机罩设计“1根1.2米长T8型LED照明灯条”。机箱设计“1块电脑白烤漆钣金配电板、1块电脑白烤漆钣金配气板”。
机架顶部：	机罩设计“2块透明有机玻璃封板、1套多层警示灯（三色灯）、1套机械吊臂控制箱组件（组件面板上安装启动、复位、停止、急停）。
机架底部：	机箱设计“4套脚轮脚杯”。
