YHD-BZ0001 电控柜A

案例介绍

一、设计思路
设计目的：	使用怡合达自营件搭建的电控柜优点: 1.标准件既定，方便工程设计快速选型使用。 2.各标准件3D型号系列怡合达均可下载，节省查询3D设计时间
设定场景：	适用于各种类型的自动化设备
二、机构参数
外形尺寸：	L900x W600xH200(mm)
精度：	AC220V 50Hz
台面承受负载：	1800kg
功能操作：	触摸屏+工业电脑＋按钮开关＋万能转换开关
功能描述：	电控：380V工业电压输入，变压器变压，开关电源变压为24V,交流接触器，断路器，继电器等提供电路保护；按钮开关控制设备启停、复位、供电等；底部柜体进出风口散热电控柜；电控磁力扣进行开门保护等。气控：二联件，快排阀，储气罐，尼龙管，压力表提供气路过滤，排放，漏压保护，连接，气压显示。

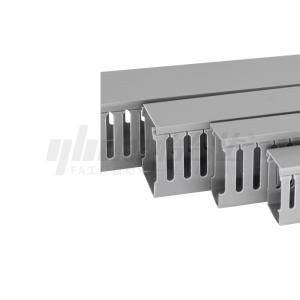

三、电控柜介绍
电控柜：	名称&型号	功能&作用
	PLC CPU模块(FX3U-32MT/ESS-A)：	PLC 主机单元是整个 PLC 系统的核心控制中枢，负责接收、处理信息并发出控制指令，相当于 PLC 的 “大脑”。
	PLC 扩展模块(FX3U-4AD-PT-ADP):	PLC 扩展模块是为弥补主机单元功能局限性而设计的功能补充组件，核心作用是扩展 PLC 的输入输出点数、增加特殊控制功能或强化通信能力。
	交换机(ZMY02-105-H):	交换机是局域网（LAN）中的核心数据转发设备，主要作用是在多个联网设备之间高效、准确地传递数据，避免信号冲突，提升网络整体传输效率。
	三相变频器(ZKK01-2T-0.75):	三相变频器是控制三相异步电动机的核心电力电子设备，主要功能是将固定频率、固定电压的三相交流电，转换为频率和电压可调节的三相交流电，从而实现对电机转速的精准控制。
	断路器（DZ47LE-63 3P C50 30mA）：	断路器是电力系统中兼具控制与保护功能的核心开关设备，既能正常接通和切断电路，又能在电路出现故障（如过载、短路）时自动切断电源，保护设备和人员安全。
	端子台(ZHV05)：	端子台是电路连接中用于规范导线连接的中间接口部件，核心作用是将分散的导线集中汇总、转接，实现电路的便捷连接、检修与维护，避免导线直接对接带来的混乱。
	交流接触器 (NC1-1210 220V)：	交流接触器是电力控制系统中用于远距离控制三相或单相交流电机及其他大功率负载的电磁开关，核心作用是利用小电流控制大电流，实现电路的自动通断，同时具备一定的过载和失压保护能力。
	熔断器(RT28N-32X-3P)：	熔断器是电路中基于电流热效应的一次性保护器件，核心作用是当电路出现过载或短路导致电流过大时，自身熔断以切断电路，防止设备损坏或引发火灾。
	马达断路器(3RV20110FA10):	控制伺服电机
	安全继电器急停按钮用(ZJH89)：	安全继电器与急停按钮配合使用时，是工业场景中保障人员与设备安全的核心紧急控制组合，核心作用是在出现危险时，通过急停按钮触发安全继电器，快速、可靠地切断危险设备的动力电源或控制回路，强制设备停止运行。
	安全继电器安全光栅用(ZJH86-N-01)：	是工业场景中防止人员进入危险区域的主动防护组合，核心作用是通过安全光栅实时检测危险区域（如机床运动部件、冲床模具区）是否有人员或物体侵入，一旦检测到便触发安全继电器，快速切断设备动力或控制回路，强制设备停机，避免人身伤害。
	继电器(ZHM05)	继电器的核心功能是用小电流控制大电流，本质上是一种通过电磁原理或其他物理效应实现电路通断、转换的自动控制电器。
	电源插座(ZIM08):	电源插座的核心功能是为用电设备提供可移动、可插拔的电源接口，作用是安全、便捷地实现用电设备与供电线路的连接。
	伺服驱动器(ASD-A2-0221-L):	伺服驱动器的核心功能是接收控制信号并驱动伺服电机精准运行，本质上是连接控制系统（如 PLC、单片机）与伺服电机的 “中间大脑”，负责实现电机的高精度调速、定位和转矩控制。
