| 一、设计思路 | |||
| 设计目的: | 通过底层同步带输送,输送托盘等重件物料 | ||
| 设定场景: | 横移顶升机构,适用于中载托盘移栽输送 |
||
| 动作流程: |
1、人工将托盘放入到托盘上料位(此时一二段顶升气缸为顶升状态,并且一段气缸一直处于顶深用于Z向缓冲) | ||
| 2、二段气缸下降 | |||
| 3、电机启动输送托盘组件至下料工位 | |||
| 4、二段气缸顶升 | |||
| 5、托盘搬送下料,所有托盘下料完毕 | |||
| 6、二段气缸下降,电机输送组件移至上料工位 | |||
| 7、二段气缸顶升等待,物料上线 | |||
| 8、重复以上循环 | |||
| 二、机构参数 | |||
| 外形尺寸: | L2260xW492xH453(mm) | ||
| 通用性(机构承载): | 96kg | ||
| 循环周期: | 20(S) | ||
| 精度: | ±0.1(mm) | ||
| 三、示例应用 | |||
| 工件形状: | 矩形 | ||
| 工件尺寸: | 175*175*20(mm) | ||
| 托盘&工件总重量: | 40(Kg) | ||
| 使用气压: | P=0.5(MPa) | ||
| 电源: | AC220V 50Hz/DC24V | ||
| 四、计算过程 | |||
| 注:选型计算&公式可下载技术文档进行详细查看 | |||
| 【步进电机选型计算】 | |||
| 参数 | 公式&注解 | 取值 | |
| 减速比: |
i | 1 | |
| 电机直驱机械效率: | η0 | 0.95 | |
| 主轮节圆(mm): | d1 | 40 | |
| 从轮节圆(mm): | d2 | 40 | |
| 皮带传动效率: | η1 | 0.95 | |
| 行程(mm): | L | 1300 | |
| 倾斜角(°): | θ | 0 | |
| 每分钟往返次数: | N | 3 | |
| 加速时间(s): | t1 | 0.5 | |
| 减速时间(s): | t2 | 0.5 | |
| 静止时间(s): | t3 | 1 | |
| 往返一个周期时间(s): | T=60/N | 20 | |
| 负载最大线速(m/s): | Vmax=2*L/(T-2*t4-t1-t3)/1000 | 0.1529 | |
| 电机最大转速(r/min): | n0max=Vmax*1000/(π*8)*i*60 | 73.024 | |
| n0max≤1000时,显示,可以使用步进/伺服电机 | |||
| 外力(N): | Fa | 0 | |
| 摩擦系数: | μ | 0.1 | |
| 负载(含平台)总重量(kg): | m1 | 55 | |
| 皮带重量(kg): | m2 | 1.5 | |
| 负载总质量(kg): | m=m1+m2 | 56.5 | |
| 启动加速度(m/s²): | a=Vmax/t1 | 0.3 | |
| 电机轴角加速度(rad/s²): | εm=2*π*n0/(60*t1) | 15.29 | |
| 匀速运动时主带拉力(N): | F=Fa+mg(μcosα+sinα) | 55.37 | |
| 惯性力(N): | ma=m*a | 17.28 | |
| 负载折算到主动轮惯量(kg.cm²): | J3=m(d1/10)²/4/η1 | 237.89 | |
| 主动轮惯量(kg.cm²): | J1 | 0.061 | |
| 从动轮惯量(kg.cm²): | J20 | 0.061 | |
| 从动轮轮折算到主动轮惯量(kg.cm²): | J2=J20/[(d2/d1)²*η1] | 0.064 | |

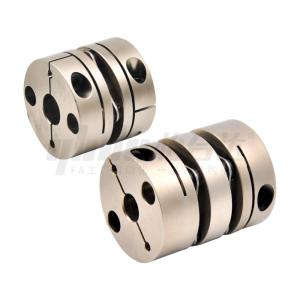

| 电机轴联轴器惯量(kg.cm²): | J' | 0.01 | |
| 折算到电机轴惯量(kg.cm²): | J"=(J1+J2+J3)/(i²*η0)+J' | 0.09 | |
| 最大允许惯量比: | X | 5 | |
| 电机转子惯量需大于(kg.cm²): | J=J"/X | 0.019 | |
| 初选电机-电机转子惯量(kg.cm²): | Jm | 2.5 | |
| 初选电机-电机额定力矩(N.m): | Tm | 6.9 | |
| 电机轴负载转矩(N.m): | TL=F*d1/2000/(i*η0*η1) | 1.227 | |
| 电机轴启动(加速)转矩(N.m): | Ts | 0.004 | |
| 电机转矩安全系数: | K | 1.2 | |
| 计算电机保持转矩(N.m): | T | 1.477 | |
