YHD-BZ0002-精益管架

案例介绍

一、设计思路
设计目的：	精益管架，带流利条，提高人工工位的物料输送效率，输送料道和小车一体，优点：料道间距搞定可方便调节，型材件利用率高
设定场景：	使用于人工工位或自由物料输送
动作流程：	1.送料员将满料框上层放入
	2.物料受重力影响，流动物料到收料员工位
	3.收料员将料框内物料使用搬走
	4.收料员将空料框搬送到下层，料框受重量流到上料工位
	5.送料员将空料框搬走去装料
二、机构参数
外形尺寸：	L1286xW1286xH1212(mm)
通用性：	料道间距搞定可方便调节，型材件利用率高
精度：	±2(mm)
功能操作：	触摸屏+工业电脑＋按钮开关＋万能转换开关
功能描述：	电控：380V工业电压输入，变压器变压，开关电源变压为24V,交流接触器，断路器，继电器等提供电路保护；按钮开关控制设备启停、复位、供电等；底部柜体进出风口散热电控柜；电控磁力扣进行开门保护等。气控：二联件，快排阀，储气罐，尼龙管，压力表提供气路过滤，排放，漏压保护，连接，气压显示。
三、示例应用
工件形状：	箱体
目前工件尺寸：	500340150mm
工件重量：	8kg
三、电控柜介绍

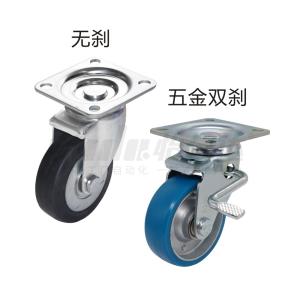

底层：		包含两个无刹车万向轮，两个刹车万向轮。(若常驻可将脚轮拆卸，有支撑垫使用) 总承载能力：480kg
侧面：		两组扶手方便小车推送
流利条轨道：		共6组轨道带隔板，上方三组送料，下方三组下料
