卸料板导套分类-产品知识介绍

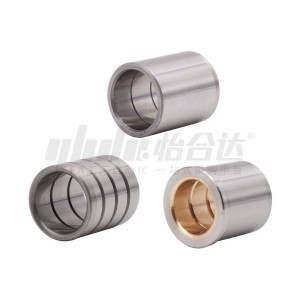

一、产品介绍

卸料板导套是冲压模具中关键的导向元件，与卸料板导柱配合，确保卸料板在开合模过程中精准、稳定地运动，直接影响模具的寿命与冲压件精度，根据不同场景有不同的适用产品品类。

二、产品分类及选型要点

选择导套，主要看外观、安装方式和润滑方式：

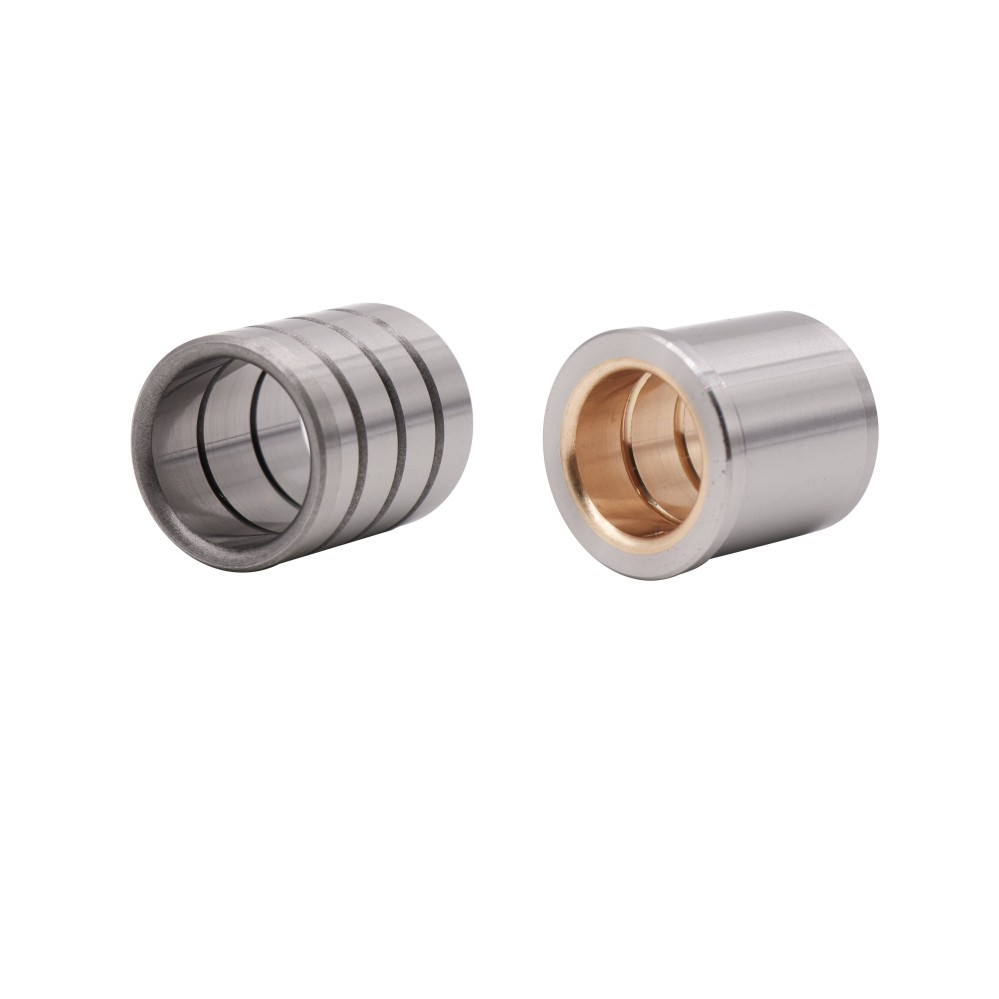

1.按外观（肩部形状）

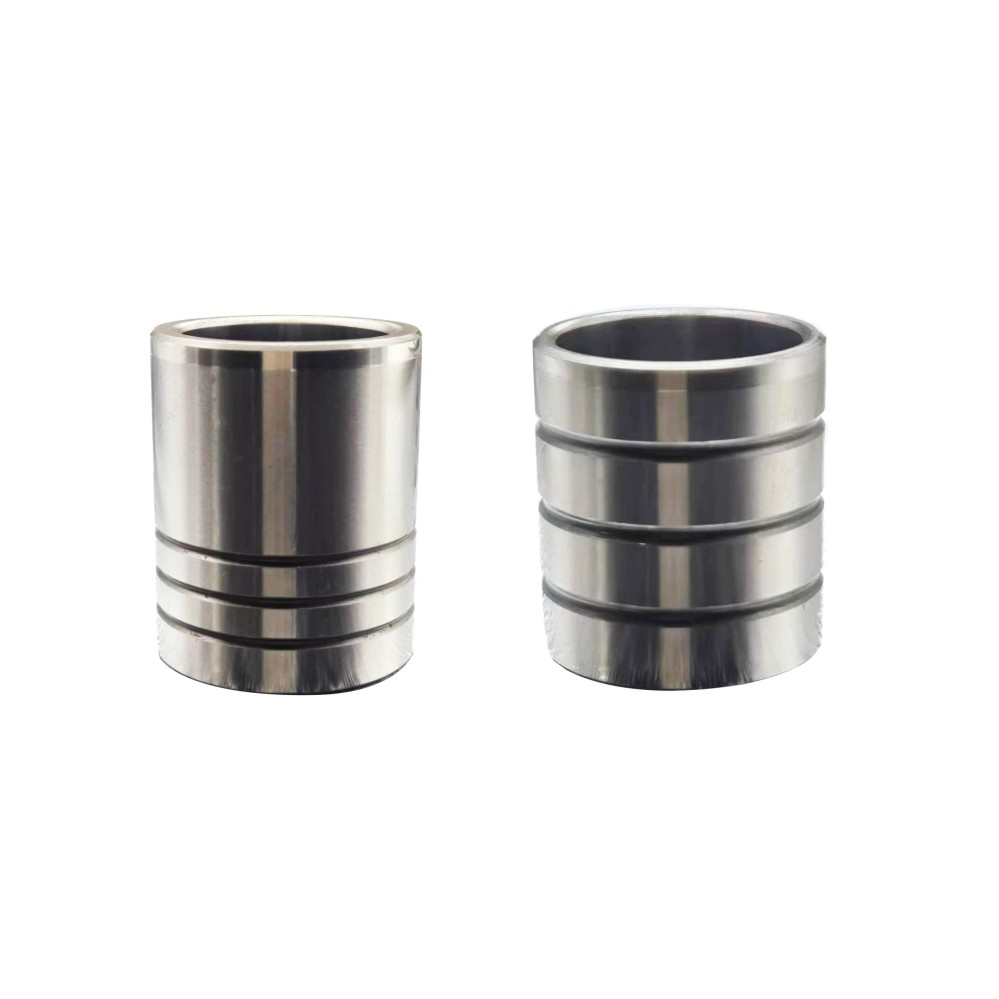

· 直柱型：外形为直筒，安装后与模板表面齐平。

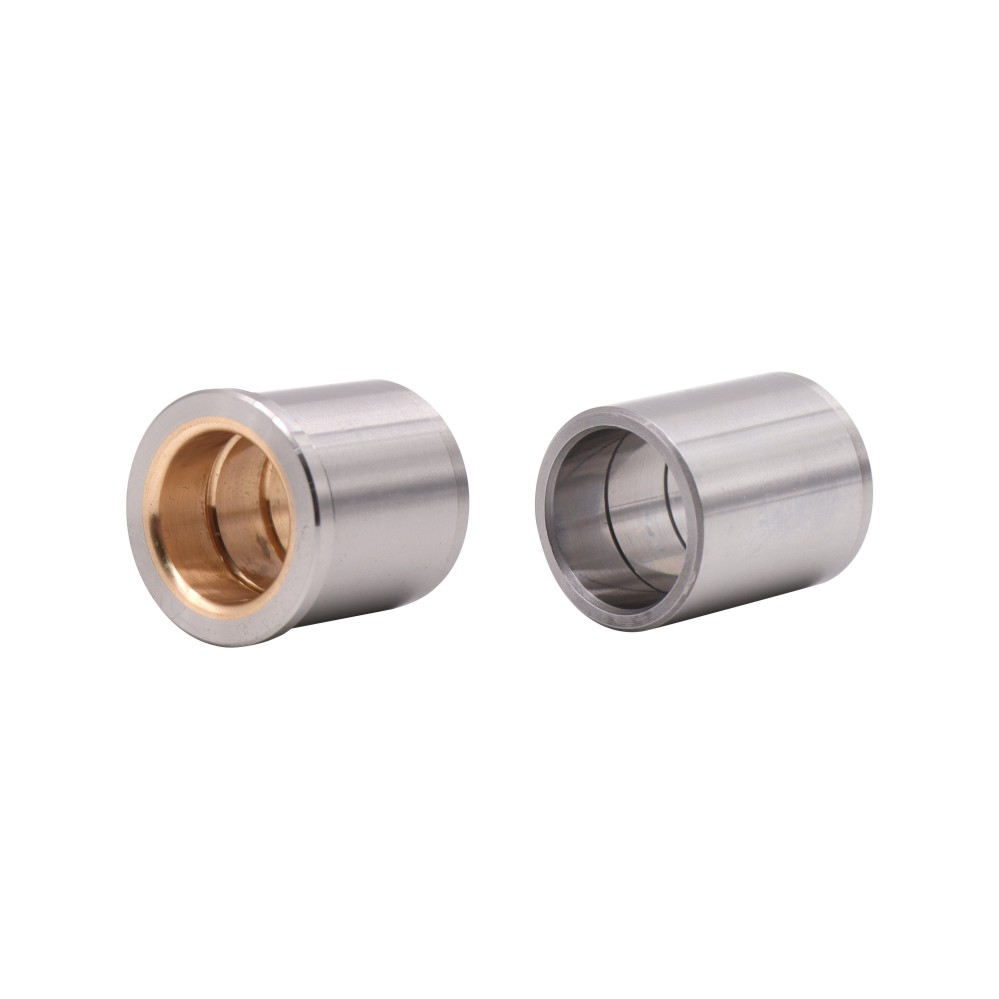

· 肩型：肩部带台阶，轴向定位更可靠。



2.按安装方式



· 压入型：通过过盈配合压入模板安装孔，连接牢固。但过盈量控制要求高，操作不当易导致导套变形或烧结。

· 胶粘型：使用厌氧胶水（如乐泰638）固定，安装简便，对模板伤害小



3.按润滑方式

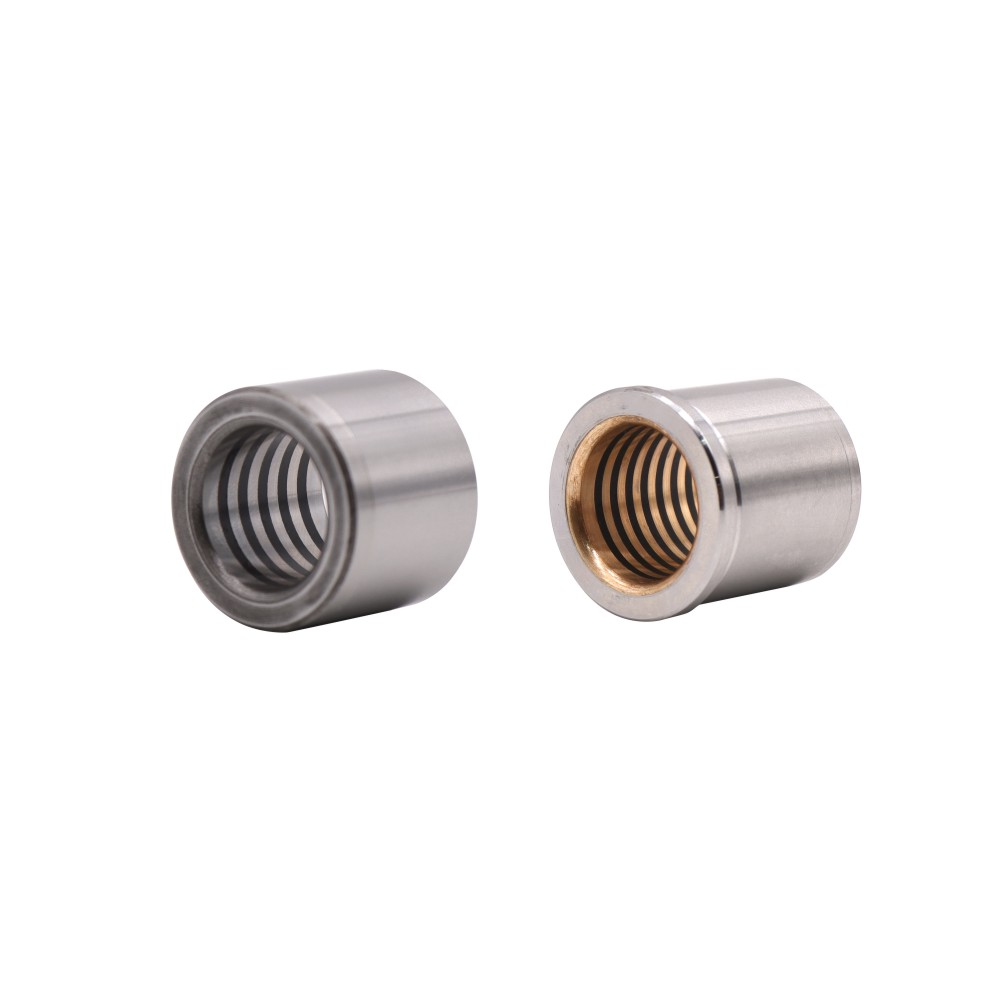

· 油润滑型：导套内壁有储油槽，需定期加注润滑油。

· 自润滑型：内壁镶嵌固体润滑剂（如MoS₂石墨），无需加油，适合清洁或不便加油的工况。



4.按精度与用途选型

不同精度等级的导套对应不同的生产需求：



· 超精密型（油润滑/自润滑）（如OFE系列）：导套内径公差2UM，专为精密连续模设计。



· 精密型（油润滑/自润滑）（如OFD系列）：公差控制在3μm内，适合中等规模生产的精密模具。



· 一般级（油润滑/自润滑）（如OFC系列）：适合普通精度、中批量生产。

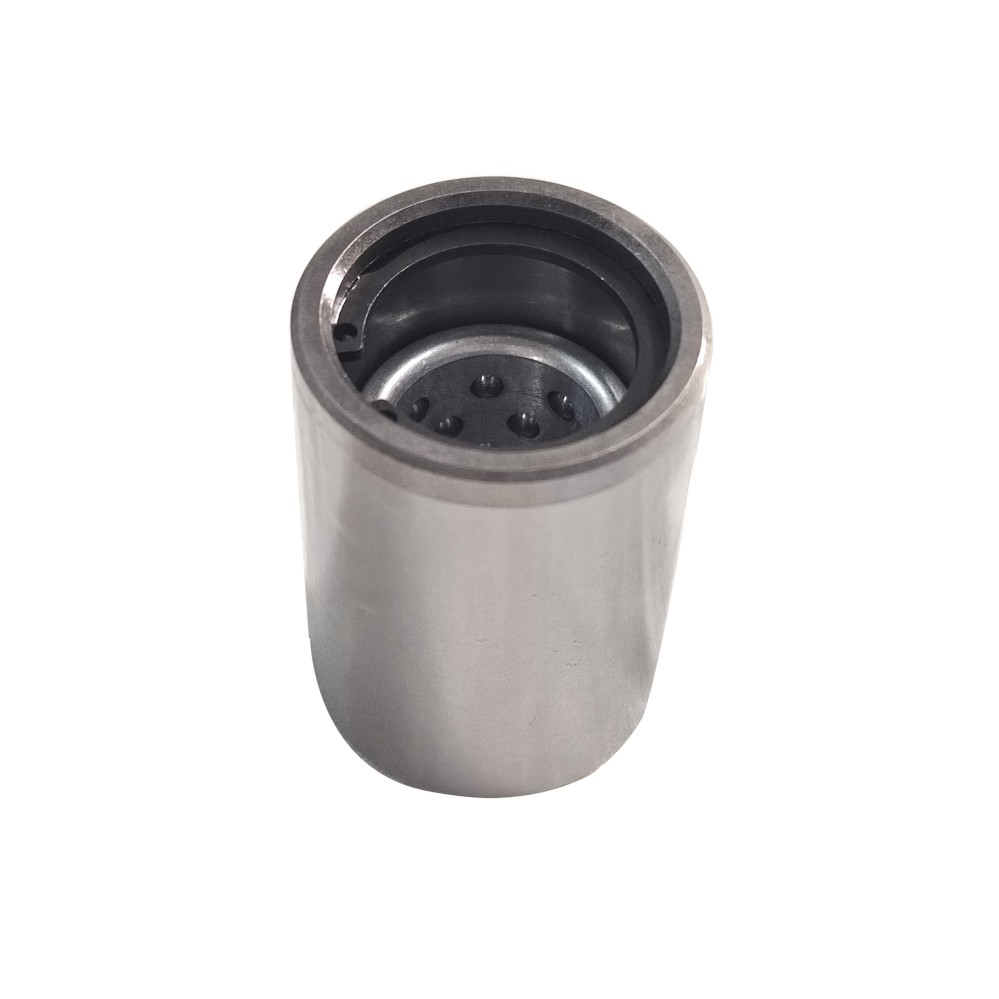

· 钢球型导套（如OFF系列包含普通型和一体型）：需注意钢球型卸料板导套内径≠导柱直径，其中还需增加钢球衬套，寿命更高，精度稳定。

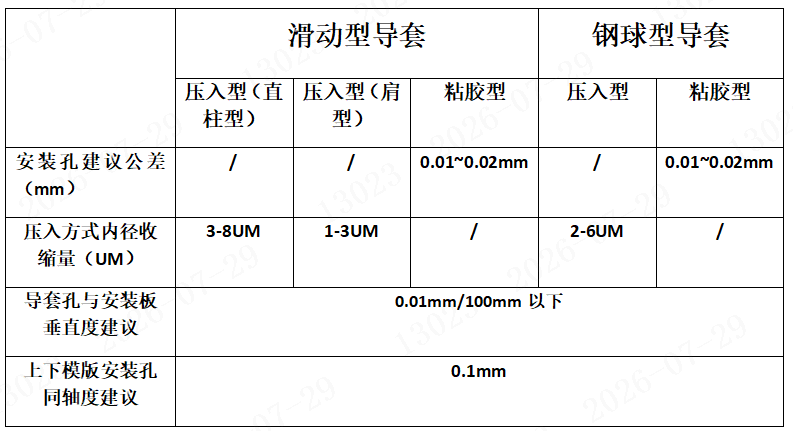

三、安装方式注意事项

  安装方式分为压入型和粘胶型

注意事项：

1.产品分为标准型与紧配型，内径公差不同，选型时需注意与导柱之间的配合,标准型导套配合标准型导柱，紧配型导套配合紧配型导柱；

2.自润滑型导套由于是固体润滑剂，对运行速度有一定约束，运行速度需控制在1m/s内，否则运行速度过快时容易造成烧结；
