高刚性滚针导向组件-产品知识介绍

一、产品介绍

怡合达带法兰型高刚性滚针导向组件由 四方导柱、保持架、高精度滚针及法兰衬套组合而成。

①该产品导柱采用四方形设计，导向轴与衬套之间对滚针施加1~6um预压的构造，可有效防止旋转，保证运动的直线性，定位精度±0.003mm；

②保持架内部配备高精度滚针，确保导向运动过程中摩擦小、负荷承载能力强；

③在轴与衬套之间优化结构从滚珠优化成了滚针结构，可实现高精度且高负荷的扭矩传递；

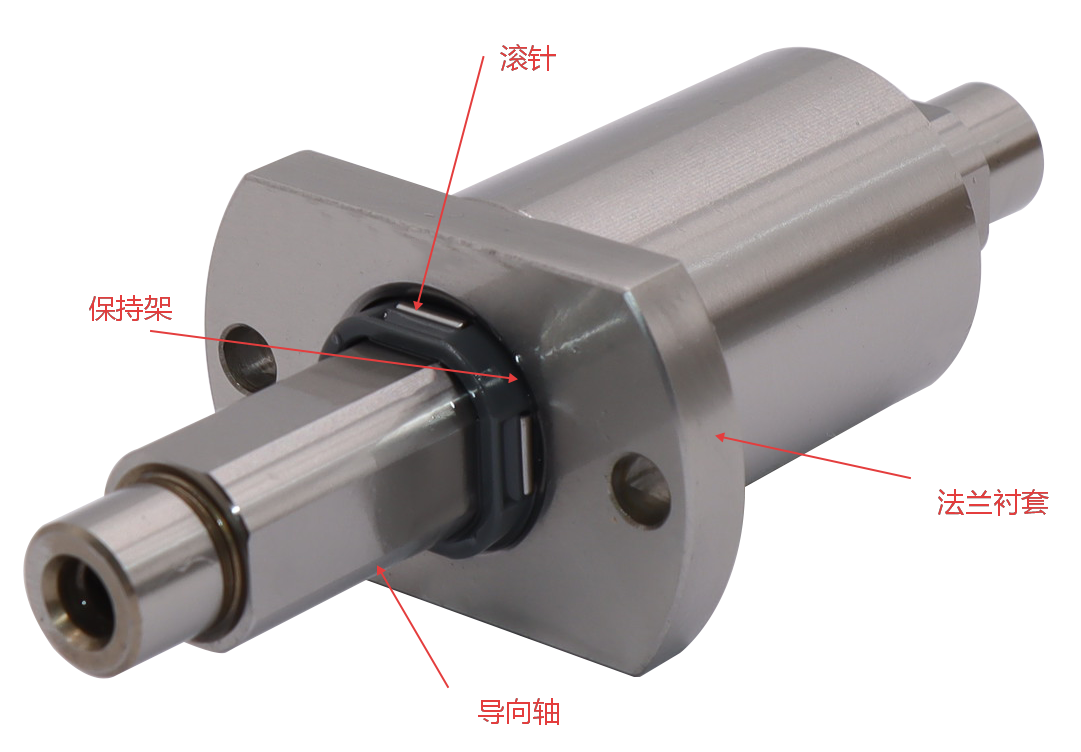

二、产品结构图

三、应用领域：

目前高刚性滚针导柱组件的应用的行业有：升降滑台、机器人、3c压合机，冲压机、半导体封装设备及医疗器械等领域



四、运行行程的动图演示



五、设计选型要点：

行程计算

衬套长度：L1     保持架长度:L2

完美行程：La=（L1 -L2）*2

极限行程：Lb=（L1 -L2）*2+2*L2



六、使用注意事项

1、产品出厂时只涂抹防锈油，并不能起润滑作用。建议在使用前，先清洗、干燥后涂抹适量润滑脂（极压用润滑脂）再使用，选择合适的润滑方式，以提高产品的滑动性和耐磨性。

2、产品内部进入杂物或灰尘等异物时，可能会降低精度或寿命。如在恶劣的环境中使用时，请在外部套上保护套。定期进行检测和维护，及时清洗和更换润滑脂，以确保其精度和性能的稳定。

3、组装时，根据工况行程调整保持架初始安装位置，确保最大行程情况保持架不会从衬套飞出/脱落的位置；

4、安装过程中请缓慢组装，由于产品配合增加了预压，用力过猛有保持架破损情况影响产品性能以及寿命；

5、请在20-80℃范围内使用，超过适用温度范围，可能会降低产品使用寿命。
