一、设计思路
设计目的：光学检测机上用氮气弹簧来支撑门板。
设计场景：1. 结构为氮气弹簧支撑门板开合使用，一扇门用两根弹簧；
2. 门板合上后，氮气弹簧不会把门弹开；
3. 门板重量13.7KG、旋转支点与门板重心的水平距离258mm、旋转支点与氮气弹簧的垂直距离134mm、门板打开时的氮气弹簧安装 孔距长度545mm、门板合上时的氮气弹簧安装孔距长度335mm。
二、选型思路
安装空间：1. 由于氮气弹簧安装孔距Lmax-Lmin=210，所以弹簧的行程要选比210长一些的，避免全行程或超行程使用。（主要为了提高弹簧的使用 寿命）；
2. 支点安装位置是氮气弹簧能否正确进行工作的保证，当门关闭时，让氮气弹簧反作用力方向穿过门的旋转中心，否则氮气弹簧会自动将 门推开；

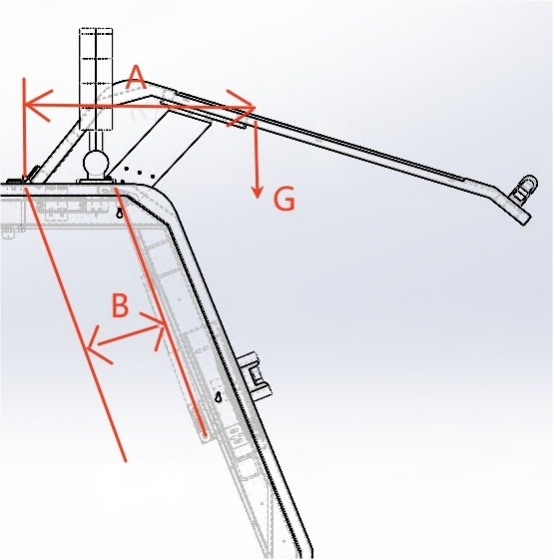

载荷：单根初始反作用力=门板重量G×旋转支点与门板重心的水平距离A×9.8×（1.1~1.15）/（旋转支点与氮气弹簧的垂直距离B×2）；此处引用了氮气弹簧计算选型资料。
结论：结合以上几点条件，再考虑到门板弹开问题，最后选择型号FHL36-B-22220-150，这款最大安装中心距为545，行程220，初始反作用力150N，都符合机构的要求。
