标准件代替机加件案例

标准件代替机加件
基于节约成本，节省时间类型一棒材（机加工棒材部分采购价高于标准件报价，优先采用标准件替代机加件） 1.棒材件，一般用途在怡合达选型，长度为整数，特殊用途可选择机加代替；		类型二棒材的灵活运用：支撑与固定例子：卷材放料结构
常用形式： 1.一端/两端螺纹孔(可选扳手槽位，轴形式多样，参考怡合达；		优化前

2.一端内螺纹另一端外螺纹/两端外螺纹(可选扳手槽位)：
		优化后
3.台阶和外螺纹(可选扳手槽位)：
		部分零件成本对比：上图台阶轴 258 元/根；下图标准件光轴 30 元/根(怡合达)

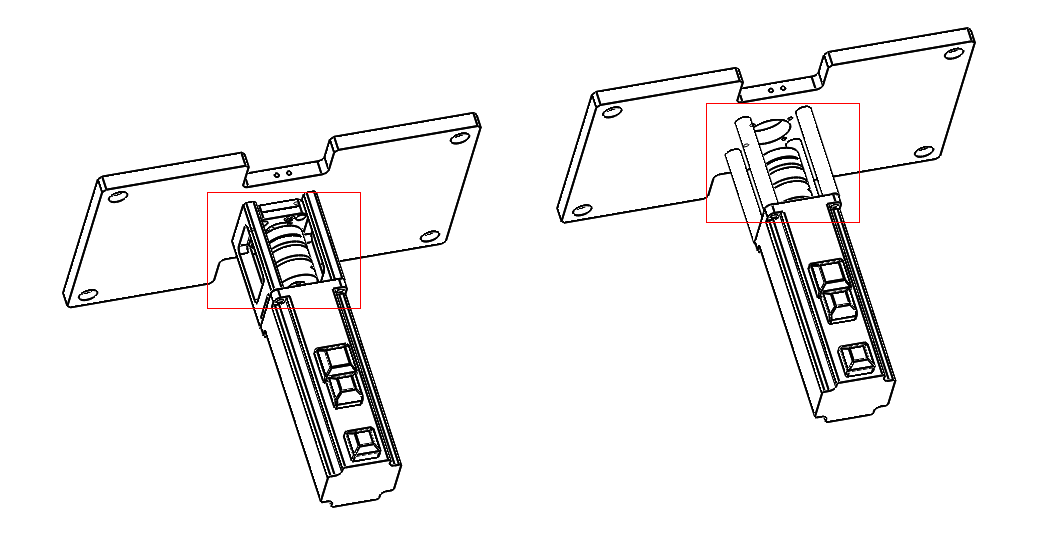

类型三棒材的灵活运用：支撑与固定例子：如下图的结构，经过分析：固定电机的板材换成圆棒标准件，简化结构，降低成本（常见固定方式）。		类型四气缸的标准配件可代替机加件例子1：如左下图的结构，用标准件铰链座1.1代替原来的机加件1，标准件铰链座2.1代替机加件2；例子2：如右下图的结构，用怡合达标准组件1.1代替机加组件1；优化标准件地址（https://www.yhdfa.com/products/D04D1_23）
优化前	优化后（标准件地址：https://www.yhdfa.com/products/A17A3_2）
			优化前
			优化后

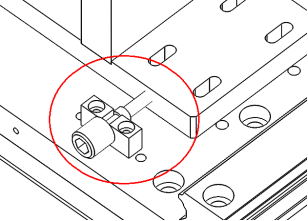

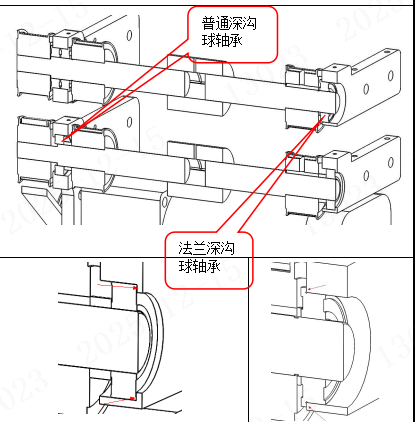

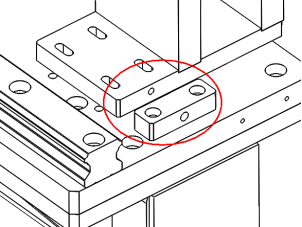

类型五张紧调节结构可用标准件调整螺栓固定块加调整螺栓代替机加件。		类型六中低精度、负载情况下可用法兰深沟球轴承(凸缘深沟球轴承)，代替普通深沟球轴承，简化轴承固定座的机加难度降低成本；如左下角的台阶孔简化成右上角的直通孔；法兰轴承一般情况下从怡合达上选型，特殊情况例外。优化标准件地址（https://www.yhdfa.com/products/F01F5_24）
	优化前
	优化后（标准件地址：https://www.yhdfa.com/products/A14A28_1）
