一、行程开关简介
行程开关（也称限位开关或位置开关），是一种利用生产机械运动部件的触碰来触发触点动作的自动控制电器。它通常安装在机械运动轨迹的终点或关键节点。当运动部件抵达预定位置并触动开关时，便能改变电路状态，实现通断控制。
二、引动头类型介绍
|
操作头类型 |
特点 |
图片 |
|
滚轮摆杆型 |
包含一个可转动的滚轮，通过滚轮受外力转动带动摆杆触发开关动作。适用于从侧面碰撞触发的场景。 |
|
|
可调滚轮摆杆型 |
在滚轮摆杆型基础上，增加了滚轮位置或角度的调节功能，安装适应性更强 |
|
|
平头按钮型 |
通过直接向柱塞（按钮）施加垂直压力触发开关动作。适用于正面直压的场合。 |
|
|
滚轮柱塞型 |
外力作用于滚轮，滚轮再将力传递给柱塞触发开关。适用于既有滚动接触又有一定行程要求的场景。 |
|
|
万向弹簧式 |
操作头具有万向调节功能，可通过弹簧结构适应多角度、多方向的碰撞触发需求，安装灵活性高。 |
|

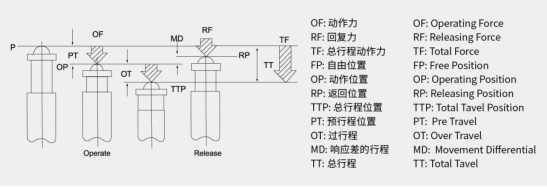

三、动作特性详解
行程开关的动作特性描述了其操作头运动与触点动作之间的关系，是选型和使用的重要依据。关键术语定义如下（参考图示理解）：
OF（动作力）
为了从自由位置移动到工作位置所必须给驱动杆施加的力。
RF（回复力）
为了从总行程位置移动到回复位置，必须对驱动杆施加一定的力。
FP（自由位置）
没有施加外力时驱动杆的位置。
OP （动作位置）
向驱动杆施加外力，使可动接点杆从自由位置的状态开始反转时的位置。
RP（返回位置）
减少对驱动杆的外力，使可动接点杆从动作位置反转到自由位置状态时驱动杆的位置。
TTP（总行程位置）
驱动杆到达驱动杆停止档的位置。
PT（预行程）
驱动杆从自由位置到动作位置的移动距离或移动角度。
OT（超行程）
驱动杆从动作位置到总行程位置的移动距离或移动角度。
MD（差行程）
驱动杆从动作位置到返回位置的移动距离或移动角度。
TT（总行程）
驱动杆从自由位置到总行程位置的移动距离或移动角度。

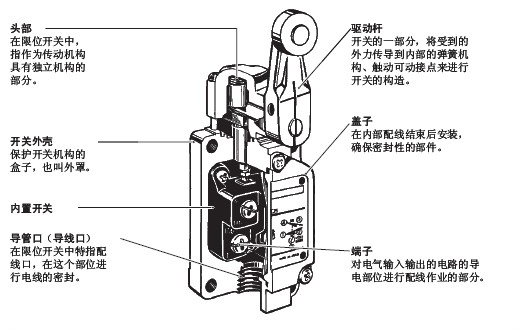

四、内部结构组成（ZIY13示例）
行程开关通常由以下核心部件构成：
1.头部： 包含操作头（驱动杆）及其导向/传动机构。
2.开关外壳： 主体结构，容纳内部组件。
3.内置开关 （触点机构）： 核心电气部件，实现通断功能。
4.驱动杆： 将外部机械力传递至内置开关的操作杆。
5.端子盖： 保护接线端子。
6.端子： 连接外部导线的接线柱。
7.导管口/电缆接头： 电缆引入接口，提供密封保护。
五、产品典型应用场景
|
行业 |
应用案例 |
|
电子制造 |
注塑机、冲压机、包装机械、装配线、输送系统 |
|
物流 |
起重机、行车、升降平台、堆垛机、自动引导车 |
|
工程机械 |
挖掘机、装载机的臂架角度限制 |
|
家电 |
洗衣机门锁检测、洗碗机喷臂位置 |
相比于传统手动按钮，行程开关由运动部件、物体或设备自身状态的变化自动触发（例如：机械臂碰到挡块、门完全关闭、阀门转到位）。无需人工干预，实现自动化流程。

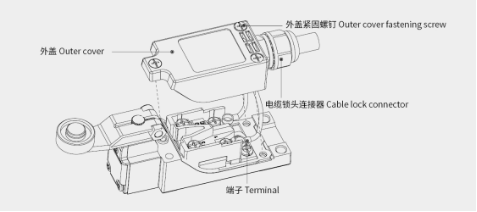

六、布线安装步骤
1.先拧松外壳螺钉，取下开关的外壳。
2.通过外壳侧面的电缆接头连接器将电线引入，接着将耦合的端子稳固安装上。
3.把端子安装进开关的接口中，用力拧紧保护端子的螺钉。
4.重新装回外壳，确保电缆接头连接器完美对准井嵌入外壳的专用槽中。对三个螺丝施加均匀的扭力，扭矩控制在0.49至0.59N之间。
七、使用注意事项
机械注意事项：
1.为保证高度的可靠性，必须在合适的接触力范围内使用。使用常时闭路（NC）时操作体的设置必须保证驱动杆能返回自由位置。此外，使用常时开路（NO）时，必须按下到过行程（OT）的规定值的70%～100% 总行程(TT)的60%～80%，以吸收微小的摆振和误差。
2.行程设定在动作位置（OP）和回复位置（RP）附近时，可能导致接 触不稳定。此外， 如果是在总行程位置（TTP）。
3.可能由于操作体的惯性导致驱动杆和开关本体的损坏，因此请利用安装板和操作体调整行程。
4.若驱动杆经常处于按下状态，会造成初期故障、复位不良，请定期维护及更换
5.请确认操作速度和操作频率。
5-1操作速度极慢时，接点的切换会不稳定，可能导致接触不良或熔接等问题。
5-2操作速度极快时，动作的冲击力可能破坏开关，频率过高则接点可能来不及切换，因此请不要超过规定的使用频率使用。
6.请不要向驱动杆施加过大的力。可能导致损坏或活动不良。
7.行程的设定请在各机种的合适范围内使用。超过范围使用，可能会破坏开关。
电气注意事项：
1.交流和直流的开关能力相差很大， 因此请在额定范围内使用。直流的场合、控制容量极低。这主要是由于它不像交流那样有零点（电流零交点），一旦产生电弧就很难消失，电弧时间较长。而且电流方向是固定的，因此会出现接点的迁移现象， 从而因凹凸不平而导致接点无法断开。
2.在包括感应在内的情况下产生反向感应电压，电压越高能量就越大，接点的损耗和迁移也越大，因此请在额定条件内使用。
