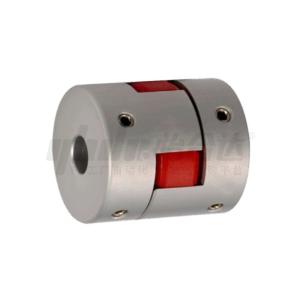

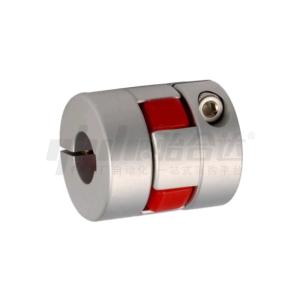

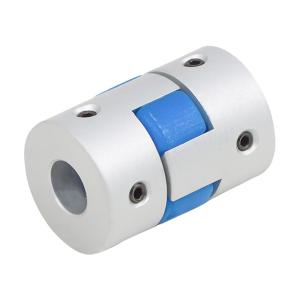

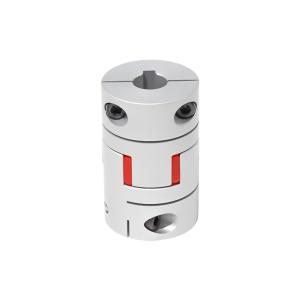

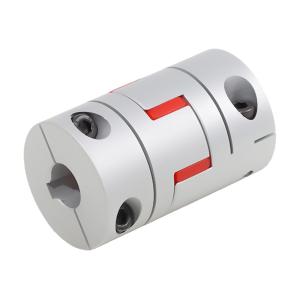

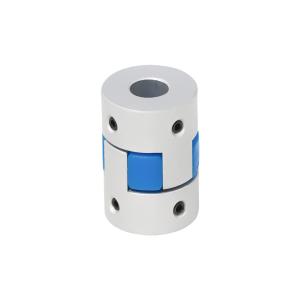

一、梅花式联轴器特性
梅花联轴器结构简单、无需润滑、方便维修、便于检查、免维护，可连续长期运行。高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠。工作稳定可靠，具有良好的减振、缓冲和电气绝缘性能。具有较大的轴向、径向和角向补偿能力。结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。
二、梅花式联轴器的安装
1. 安装步骤：
①轴的插入距离：（单边本体宽度L1±轴向容许偏差值）
②将安装轴表面的灰尘污浊擦拭干净；
③将联轴器内孔清洁干净，抹机油或者润滑剂；
④将联轴器插入安装轴，如孔径偏紧，注意避免用铁锤或硬金属击打安装，以避免敲击出现变形现象；
⑤定位完成后，用扭力扳手（规定的锁紧扭矩），按规定的锁紧力矩进行拧紧力矩进行拧紧固定。
图-锁紧力矩
2. 注意事项：
（1）拆卸时，请在装置完全停止的状态下进行，依次松开锁紧螺丝；
（2）在启动设备时，需检查梅花式联轴器的螺母是否有松动或脱落；
（3）梅花垫台阶需与本体端面贴合：
注意：未贴合情况下使用，会加速梅花垫的磨损，受力不均导致梅花爪断裂的现象出现！！！
三、定期更换梅花垫
梅花联轴器需要定期更换梅花垫，前提是企业有工程师做好日常的维护工作，能够及时发现问题。
1. 保持对梅花弹性垫定期的查看与维护，注意梅花弹性体是否存在磨损的现象；
2. 工作完毕后的保养，要对梅花联轴器进行一次全面的检查和维修，及时更换磨损的零件。
四、梅花联轴器梅花垫多久更换比较好？
至于更换的时间周期，这没有一个固定的数值可以参考。不同的机器设备上的使用情况不同，如果是安装问题可能运转1天就直接磨坏了；而安装到位，要看实际的传递效果，半年、一年都可能发生磨损。所以，对于梅花联轴器定期的维护必不可少。
这里还需要提醒一下，除了自然磨损外，还有一些主观因素，会导致梅花垫的损坏，比如安装不到位、设备地面不平导致设备运转抖动等等。
五、技术参数
|
规格外径 |
额定扭矩N.m（邵氏硬度） |
|||
|
98A |
85A |
92A |
64D |
|
|
14 |
2 |
0.7 |
1.2 |
2.4 |
|
20 |
5 |
1.8 |
3 |
6 |
|
25 |
9 |
3 |
5 |
12 |
|
30 |
12.5 |
4 |
7.5 |
16 |
|
35 |
15 |
5 |
9 |
18.5 |
|
40 |
17 |
5.5 |
10 |
21 |
|
55 |
60 |
/ |
35 |
75 |
|
65 |
160 |
/ |
95 |
200 |
|
80 |
325 |
/ |
190 |
405 |
|
95 |
450 |
/ |
265 |
560 |
|
105 |
525 |
/ |
310 |
655 |
|
120 |
685 |
/ |
410 |
825 |
|
梅花垫硬度 |
颜色 |
材质 |
允许工作温度℃ |
|
|
连续 |
瞬间 |
|||
|
98A |
红色 |
聚氨酯 |
-50~+80 |
-60~+100 |
|
85A |
蓝色 |
-40~+90 |
-50~+110 |
|
|
92A |
黄色 |
-30~+90 |
-40~+120 |
|
|
64D |
绿色 |
-20~+100 |
-30~+120 |
|
五、梅花垫选型
温度系数Kt
|
≤30℃ |
≤40℃ |
≤50℃ |
≤60℃ |
≤70℃ |
≤80℃ |
≤90℃ |
|
1 |
1.2 |
1.3 |
1.4 |
1.55 |
1.8 |
2.2 |
