电磁阀选型规范

摘要
电磁阀作为自动化设备的“神经末梢”，负责将电信号转换为流体通断或方向切换，其选型正确与否直接影响整机动作的可靠性与响应速度。本文从工作原理、关键参数、介质匹配到选型步骤，系统梳理电磁阀选型的核心要素。以“为水流选对水龙头”的直观比喻，帮助初级工程师快速掌握选型逻辑，避免常见选型误区。

一. 引言
在气动和液压系统中，电磁阀的角色就像家里的水龙头——不仅要开得动、关得严，还得和管道匹配、适应水流（介质）特性。选小了，流量不够，气缸有气无力；选大了，体积笨重、能耗浪费；选错材质，没几天阀芯锈死。实际选型中，许多问题源于对工况条件考虑不全。本文依据《机械设计手册》及相关行业规范，梳理一套可操作的选型方法，供工程师在设计中参考。

二. 选型前需明确的五大要素
拿到一个控制需求，先不要急着翻样本，而是像医生问诊一样，把以下五个问题先答清楚：

2.1 介质是什么
空气、水、油、蒸汽、腐蚀性流体？介质的化学性质直接决定阀体和密封材料。
比喻：家里铜水龙头不能接盐酸，设备也一样——介质是阀的“生存环境”。

2.2 工作压力与压差范围
系统的最高、最低工作压力是多少？阀前和阀后允许的压差有多大？有些电磁阀需要最小压差才能开启（先导式），低压下可能打不开。

2.3 所需流量或通径
给定压力下，需要的流量（Cv值、Kv值或标准体积流量）是多少？管道内径初步选了多大？流量不够，执行元件动作迟缓；流量过大，冲击振动加剧。

2.4 供电与电气接口
电压是DC24V、AC220V还是其他？允许功耗上限？连接方式是引线式、接线盒还是快速接头？要不要带手动应急操作功能？

2.5 工作环境与防护要求
是否露天、有水溅、粉尘多、有防爆要求？防护等级（IP65、IP67）和防爆等级是否要匹配？环境温度是否在阀的允许范围内？

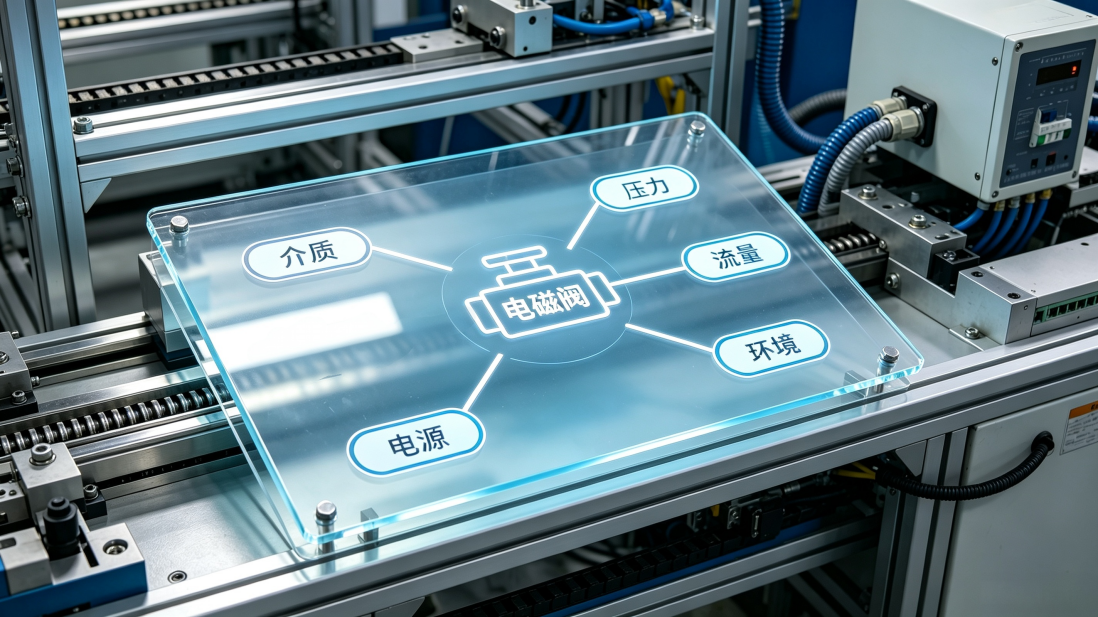

【图1：电磁阀选型五大要素示意图】

三. 电磁阀的类型与工作原理
根据驱动方式和阀芯结构，常见电磁阀分为三大类，各有“性格特点”。

3.1 直动式电磁阀
电磁线圈直接推动阀芯，无需介质压差即可工作，适合小通径（一般≤15mm）和真空、零压差或低压工况。响应快，但线圈功率随通径增大而急剧增加。
比喻：像用手指直接捅一扇轻门——直接、迅速，但门板重了就捅不动。

3.2 先导式电磁阀
电磁线圈驱动一个小阀（先导阀），利用介质自身压力差推动主阀芯，所需线圈功率小，适合大口径和高压系统。但它需要最小工作压差（通常≥0.05MPa），零压差条件下无法开启。
比喻：像用一根小杠杆去撬动大阀门，杠杆的力来自流体自己——四两拨千斤，但流体没压力时，千斤也白搭。

3.3 反冲式（活塞式）电磁阀
原理类似先导式，但主阀芯为活塞结构，耐压更高，可设计为常闭或常开，广泛用于水、油及中性气体系统，尤其在较大通径的中高压场合性价比高。

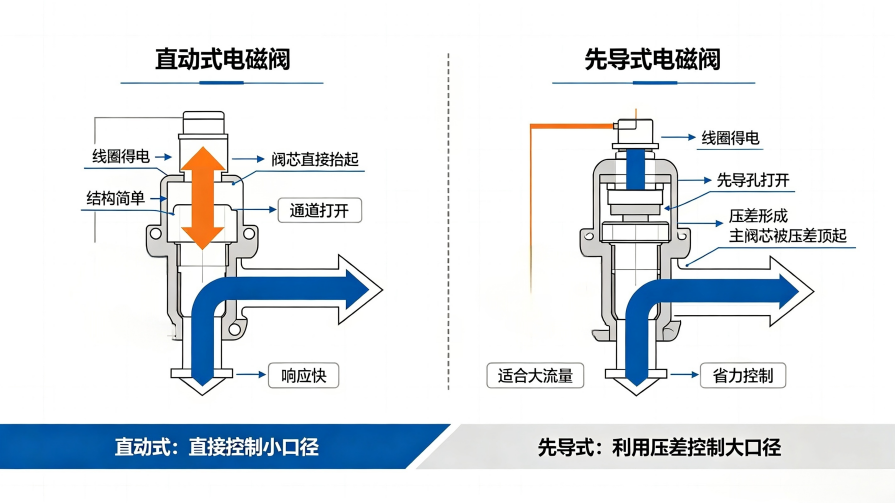

【图2：直动式与先导式电磁阀工作原理对比】

四. 关键性能参数解读
看懂样本参数是选型的基本功，以下四个参数最重要。

4.1 流量系数Cv（或Kv）
Cv值定义为阀前后压差为1 psi时，阀全开通过的水流量（加仑/分钟）。Kv单位是m³/h，压差1 bar。选型时根据所需最大流量反算所需Cv值，再按样本Cv≥理论计算值来确定阀门口径。
口诀：宁大勿小，但大得适度。过大则调节性能变差，小开度时阀芯抖动。

4.2 响应时间
从通电到阀芯切换完成的动作时间。高速分拣、精准喷涂等场合对响应时间要求苛刻（几毫秒级），而普通开断控制几十毫秒可接受。

4.3 工作制式与寿命
样本中会标注“连续”“断续”或“脉冲”工作制。频繁动作的场合（如每分钟开关数百次），应选用高寿命系列，并注意线圈温升造成的绝缘老化。

4.4 防护等级（IP等级）
IP65可防喷水，IP67可短时浸水，IP68可水下长期工作。现场清洗频繁或有冷凝水的环境，必须选用高防护等级，否则线圈进水导致烧毁。

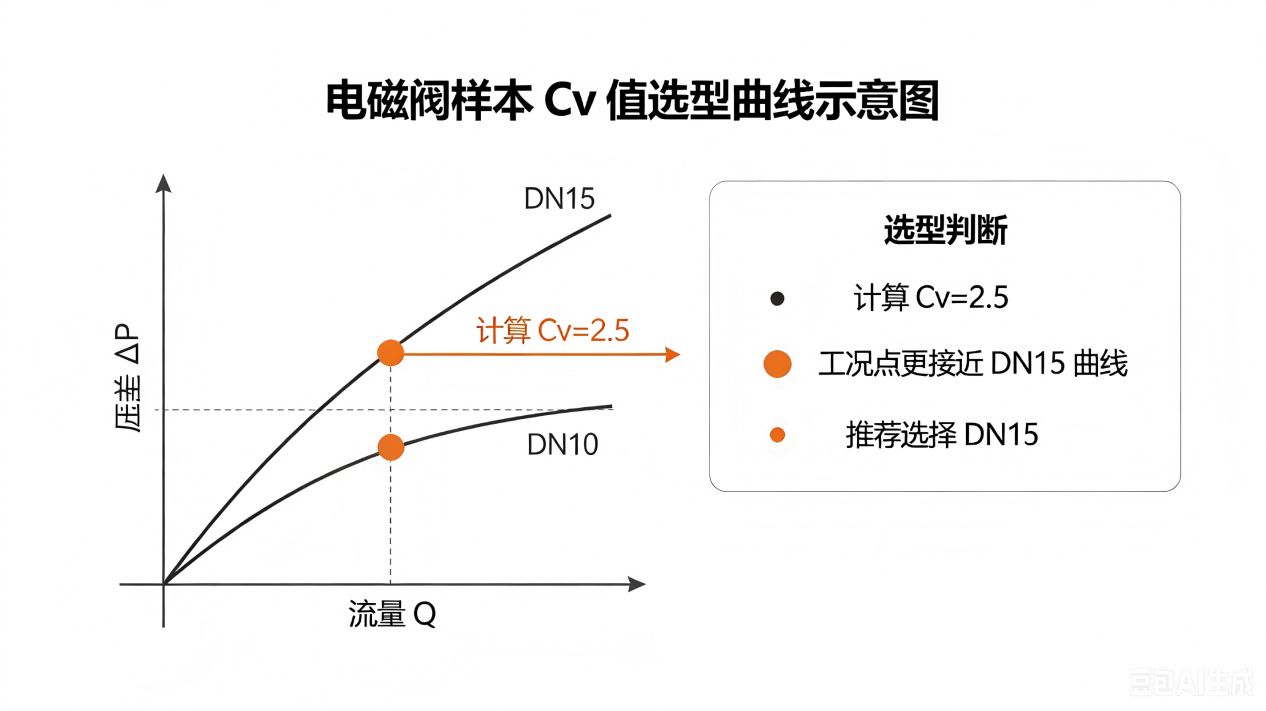

【图3：电磁阀样本Cv值选型曲线示意】

五. 不同介质对材质与结构的要求
这是初学者最容易栽跟头的地方。不同流体对阀体、密封和内部零件的兼容性差异极大。

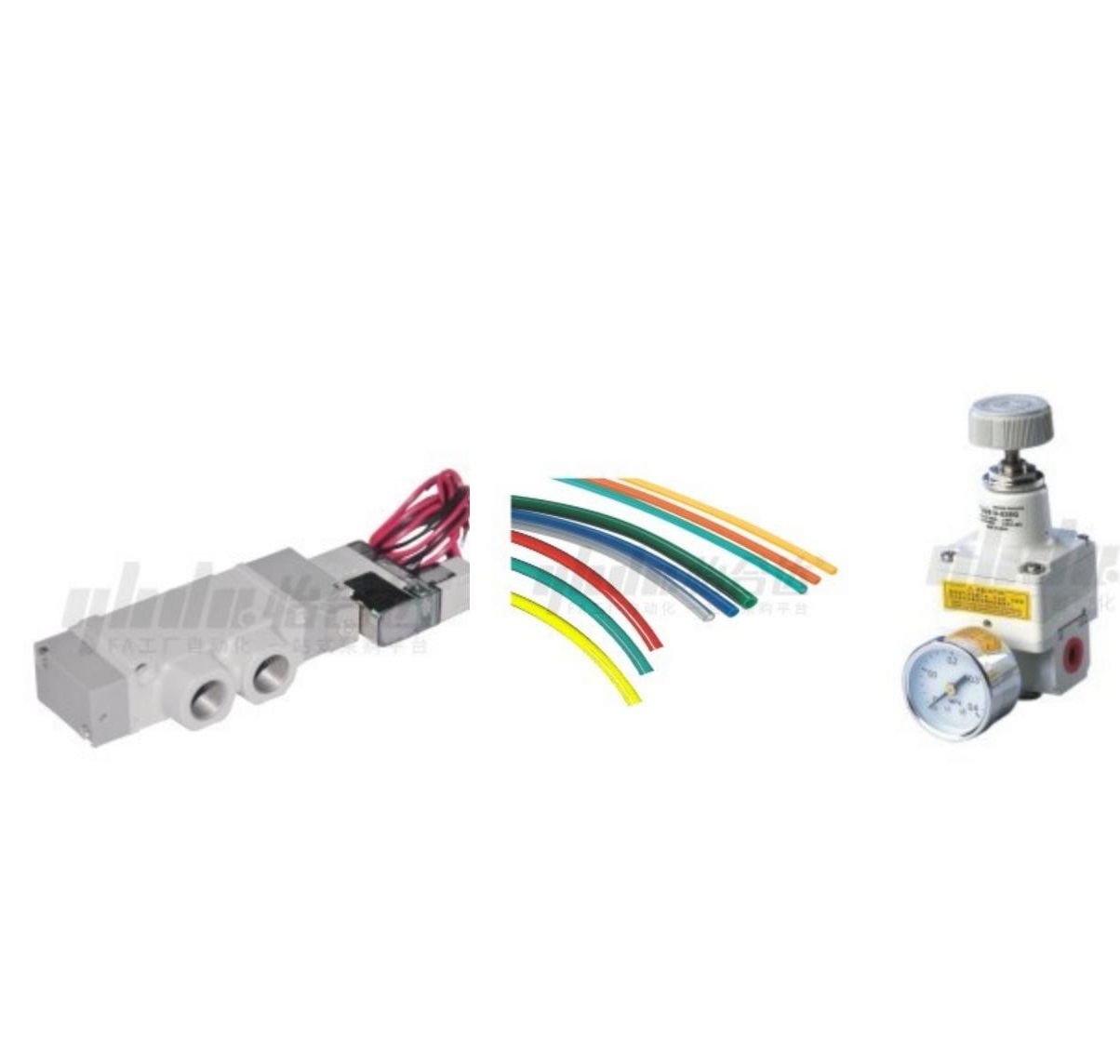

5.1 压缩空气（工业最常用）
阀体多选铝合金或工程塑料，密封选NBR（丁腈橡胶）或PU（聚氨酯）。气动系统电磁阀常用集成汇流板式，方便多联装。

5.2 水与中性液体
阀体选黄铜、不锈钢（304/316），密封可选EPDM（三元乙丙橡胶）或PTFE（聚四氟乙烯）。特别注意：硬水中含钙镁离子，时间长了会结垢导致阀芯卡滞，必要时应增加前置过滤器。

5.3 蒸汽与高温流体
必须选用耐高温电磁阀，密封材质用氟橡胶（FKM）或PTFE，线圈绝缘等级为H级（耐180℃以上）。另外，蒸汽用阀需带冷凝水疏导结构，防止水锤冲击。

5.4 腐蚀性介质
阀体与阀芯全部需用耐腐蚀材料，如PTFE衬里、哈氏合金等。密封全包氟，重要场合选用隔膜式电磁阀将介质与金属完全隔离。

快速选材表

介质	阀体常用材质	密封常用材质	特殊提醒
洁净压缩、空气	铝合金、工程塑料	NBR、PU	气体需除水、除尘
常温水	黄铜、304不锈钢	EPDM、NBR	硬度高时需前置软化或过滤
液压油	铸铁、钢	NBR、FKM	需耐受高温，注意粘度
饱和蒸汽	304不锈钢、球墨铸铁	PTFE、FKM	线圈耐高温H级，防冷凝水
弱酸/弱碱	PTFE衬里、316不锈钢	PTFE、FFKM	建议选隔膜式隔离结构

六. 标准选型六步法
可将选型过程归纳为六个步骤，按顺序逐一排除，可避免遗漏。

第1步：确定介质类型和化学性质 → 选出阀体系列、材质与密封材料。
第2步：确定管道接口尺寸 → 先按管路设计定出接口螺纹（G1/4、G3/8等）或法兰规格。
第3步：确定阀的功能 → 二位二通（开关）、二位三通（单作用气缸）、二位五通（双作用气缸）、三位五通（中间封闭/泄压/加压型）。
第4步：确定所需流量 → 计算Cv要求，选择对应的通径（或阀体接口序数）。
第5步：校核压力与压差 → 系统最高/最低压力必须在阀的许可范围内，先导式必须满足最小压差。
第6步：确定电气参数与防护 → 电压、功耗、电气连接形式、防护等级、防爆需求，并确认工作制式与预期寿命。



【图4：电磁阀选型六步法流程图】

七. 安装与使用中的选型相关要点
有些“选型不当”实际上是由安装不规范导致的表象，需一并考虑。

·流向必须正确：阀体上有箭头，装反会导致先导式阀打不开或关闭不严。先导孔细如发丝，反向介质杂质极易堵塞。

·线圈朝上优先：竖直安装时线圈应在上方，防止冷凝水或杂物积聚在阀芯运动部位。水平安装无此限制，但须注意防尘。

·过滤网不可省略：无论介质多干净，阀入口端都应加装不低于60~100目的Y型过滤器。阀芯与阀体间隙极小，一粒微小杂质就会造成卡死。

·排气处理：气动阀的排气口易吸入灰尘，需加装消音器或防尘塞，尤其在粉尘多的环境。

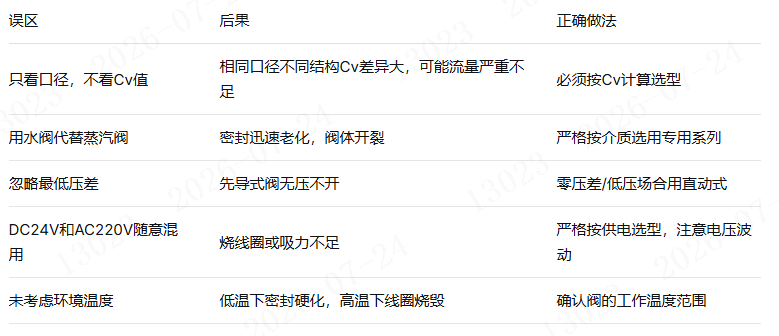

八. 常见选型误区及纠正



九. 结语
电磁阀选型看似只是“找一个能通电开关的阀门”，实际上它涉及流体力学、材料学、电工学等多门知识的综合判断。牢记“介质定材质，流量定通径，压差定结构，电压定线圈，环境定防护”，这套口诀能让你的选型工作少走弯路。每选对一个阀，都是在为整机的长期无故障运行增加一块可靠的基石。

引用说明
本文部分技术参数和选材数据参考自《机械设计手册》。
