电机选型规范

摘要
电机是自动化设备的“心脏”，选型是否得当，直接决定设备的动力性能、响应速度与长期可靠性。本文从负载特性分析、电机类型辨识、关键参数计算到惯量匹配原则，系统梳理电机选型的核心流程。通过“为汽车选发动机”的类比，将选型逻辑转化为可操作的步骤，帮助初级机械工程师建立量化选型思维，避开凭经验“估大一级”的常见误区。

一．引言
如果把一台自动化设备比作一辆汽车，电机就是发动机——功率太小，跑不动；功率太大，油耗（能耗）高且车身笨重。但选型不仅是算功率，还要看加速性能（转矩）、响应快慢（惯量匹配）、控制精度和适应的工作环境。实际应用中，因选型不当导致的设备抖动、过冲、发热乃至烧毁等问题屡见不鲜。本文依据《机械设计手册》及相关行业规范，整理出一套通用性较强的电机选型方法，供设计参考。

二. 选型前需理清的工况条件
选电机如同医生问诊，先要摸清“病情”，再下处方。以下五项信息必须明确：

2.1 负载类型
负载是恒转矩（如输送带）、恒功率（如卷绕）、变转矩（如泵、风机），还是冲击性负载？这决定电机的转矩-转速特性需求。

2.2 运动要求

需要调速吗？速度范围和精度？是否频繁启停、正反转？位置精度要求多高？这些决定是选普通异步电机、变频电机、步进电机还是伺服电机。

2.3 惯量与传动结构
负载的转动惯量或直线运动质量、减速比、丝杠导程、皮带轮直径等。惯量匹配（见第5章）是伺服系统选型成败的关键。

2.4 工作制式与环境
是连续运行（S1）、短时（S2）还是周期性断续（S3）？环境温度、湿度、粉尘、海拔、有无腐蚀性气体、是否需要防爆？这些决定了电机的绝缘等级、防护等级和冷却方式。

2.5 供电与控制系统

可用电源是单相220V还是三相380V？控制方式是开环（如步进）还是闭环（如伺服）？驱动器类型和通讯接口要求。

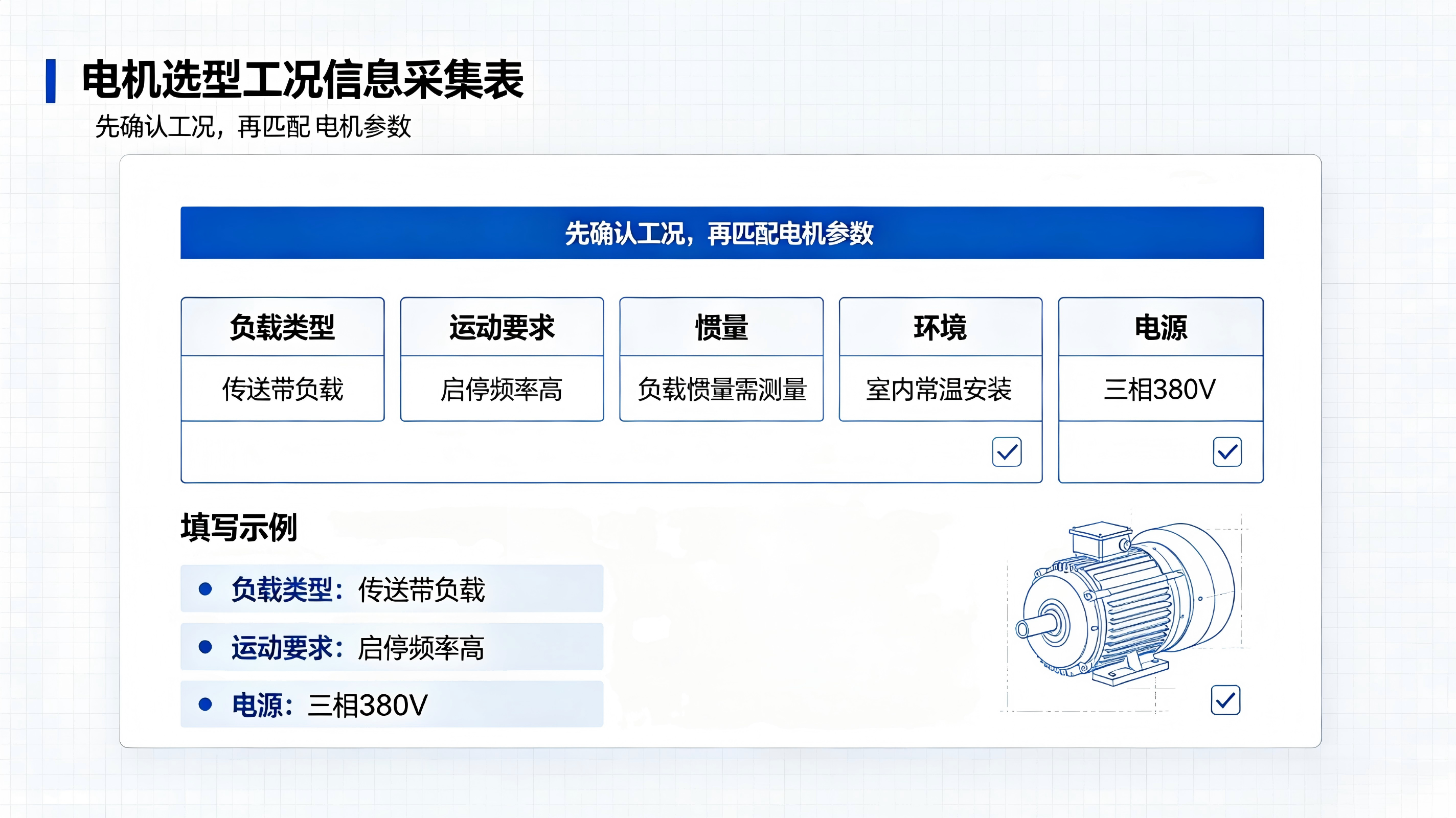

【图1：电机选型工况信息采集表示意】

三. 电机类型辨识与选用场景
电机家族“人丁兴旺”，每种都有其特长和用武之地。理解它们的特点，是选型的基础。

3.1 三相异步电机（感应电机）
结构简单、坚固耐用、价格低，适合不频繁调速的恒速或风机泵类负载。需配合变频器（V/F控制）实现调速，但低速转矩和动态响应一般。
比喻：像个老实肯干的大力士，干粗活很好，但不适合跳体操。

3.2 步进电机
以固定角度“一步一步”转动，可开环控制位置，适合中低速、中等精度的定位场合（如打印机、打标机）。转矩随转速升高而急剧下降，存在共振区，不适合高速或大惯量负载。
比喻：像按节拍迈步的仪仗兵，每步精准，但一催他快跑，步子就乱了。

3.3 伺服电机（永磁同步电机）
带编码器反馈，闭环控制，转矩密度高、响应极快、精度高，可实现严格的同步控制，广泛用于数控机床、机器人、电子组装等。价格较高，需专业调试。
比喻：像受过特训的特种兵，力量大、反应快、动作准，指哪打哪。

3.4 直流有刷/无刷电机
有刷直流电机调速简单、启动转矩大，早年用于电动工具和车辆，但需定期换碳刷。无刷直流电机（BLDC）可靠性更高，高效、长寿命，常见于电动工具、风扇、模型等。无刷电机配上位置传感器也能做伺服控制。

3.5 直驱电机（DD马达、直线电机）
省去减速机和丝杆，刚性极高、高动态，用于高精度转台、半导体设备等。价格昂贵，发热需妥善处理。



【图2：常见电机类型应用场景对比图】

四. 关键参数计算——先算力，再选型
选电机必须“以算定选”，不能拍脑袋估。核心参数计算如下：

4.1 折算到电机轴的负载转矩
对于丝杠传动：



其中，F为轴向负载力（N），Ph​为丝杠导程（m），η为效率，Tf​为摩擦转矩。对于同步带或齿轮齿条，需按半径折算。

比喻：这就像把重物通过滑轮组拎起来，电机实际承担的力取决于滑轮组怎么绕（减速比）和摩擦损耗。

4.2 加速转矩与总最大转矩
加速转矩 Ta=J⋅α，J为总惯量（电机轴换算），α为角加速度。
电机所需最大转矩 Tmax​=TL​+Ta​，且必须小于电机的瞬时最大转矩。

4.3 电机功率估算

式中 T 为转矩（N·m），n 为转速（rpm）。实际上，功率是转矩和转速的综合体现，只在额定点准确。选型时应先锁定转矩和转速，功率只是参考。

4.4 惯量匹配（核心原则）
负载惯量与电机转子惯量的比值 JL​/JM​ 对伺服系统性能至关重要。一般推荐比值：
- 高动态、高精度：≤3
- 通用机械：≤5～10
- 步进电机建议 ≤5，否则易失步

惯量比过大，系统响应像“小马拉大车”，会产生振荡、过冲和调整时间拉长；过小则成本浪费。
比喻：就像人拉一车货物，小个子（小惯量电机）拉大车厢，即便能拉动，走走停停时会前后乱晃，停不准。

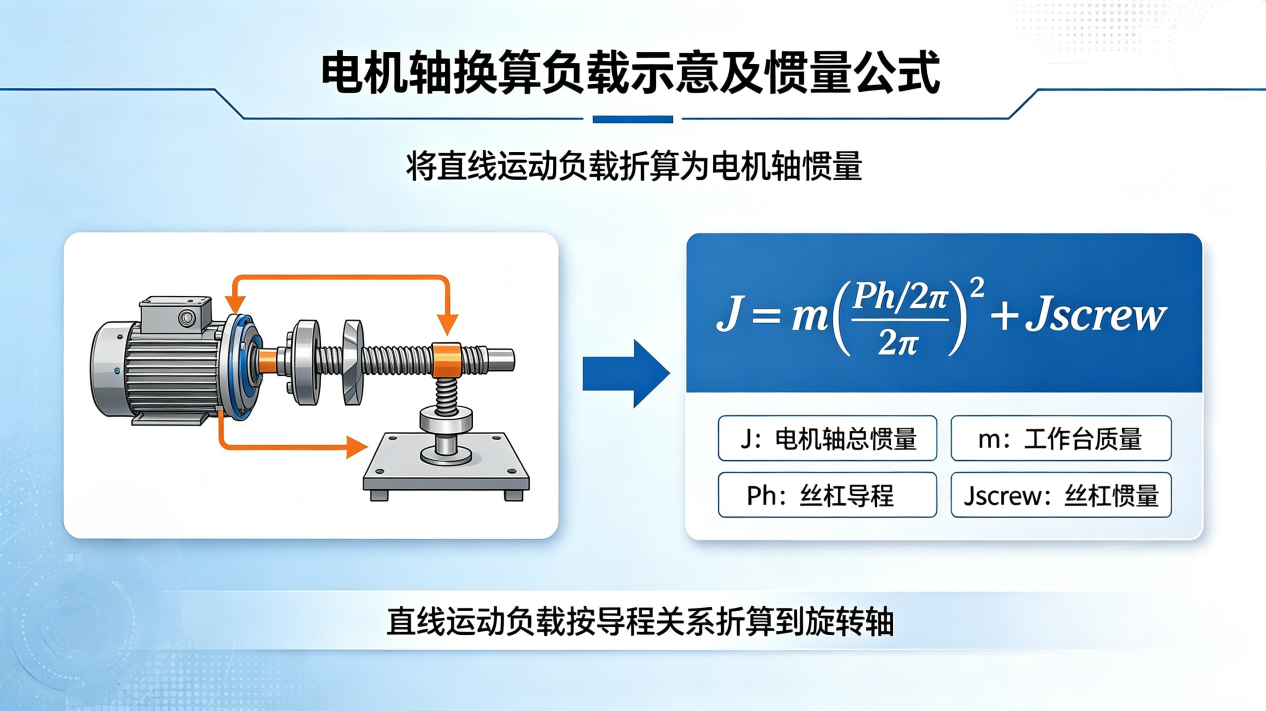

【图3：电机轴换算负载示意及惯量公式简图】

五. 伺服电机选型标准六步法
以最常见伺服电机选型为例，可归纳为六步闭环流程：

第1步：确定运行模式
绘制速度-时间曲线（梯形或S曲线），明确加速时间、匀速时间、减速时间、停止时间。

第2步：计算负载惯量
把丝杠、联轴器、移动部件质量等全部折算到电机轴，获得 JL​。

第3步：初选电机惯量
按 JM​≥JL​/惯量比上限 预估电机转子惯量范围，在样本中初选几款满足条件的电机。

第4步：计算所需转矩
根据运动曲线求出加速转矩和匀速负载转矩，叠加得到最大转矩 Tmax​ 和有效值转矩 Trms。

第5步：校核转矩-转速特性
在电机样本的T-N曲线上，绘出工作点（最大转矩对应转速）和连续工作区，确保所有点落入所选电机的安全工作区。有效转矩 Trms必须在额定转矩以下。

第6步：校核惯量比并确认规格
实测所选电机的 JM​，核算 JL​/JM​ 是否在允许范围内。若偏大，则需增大电机规格或增加减速机。最后确认编码器精度、制动器、轴径等。

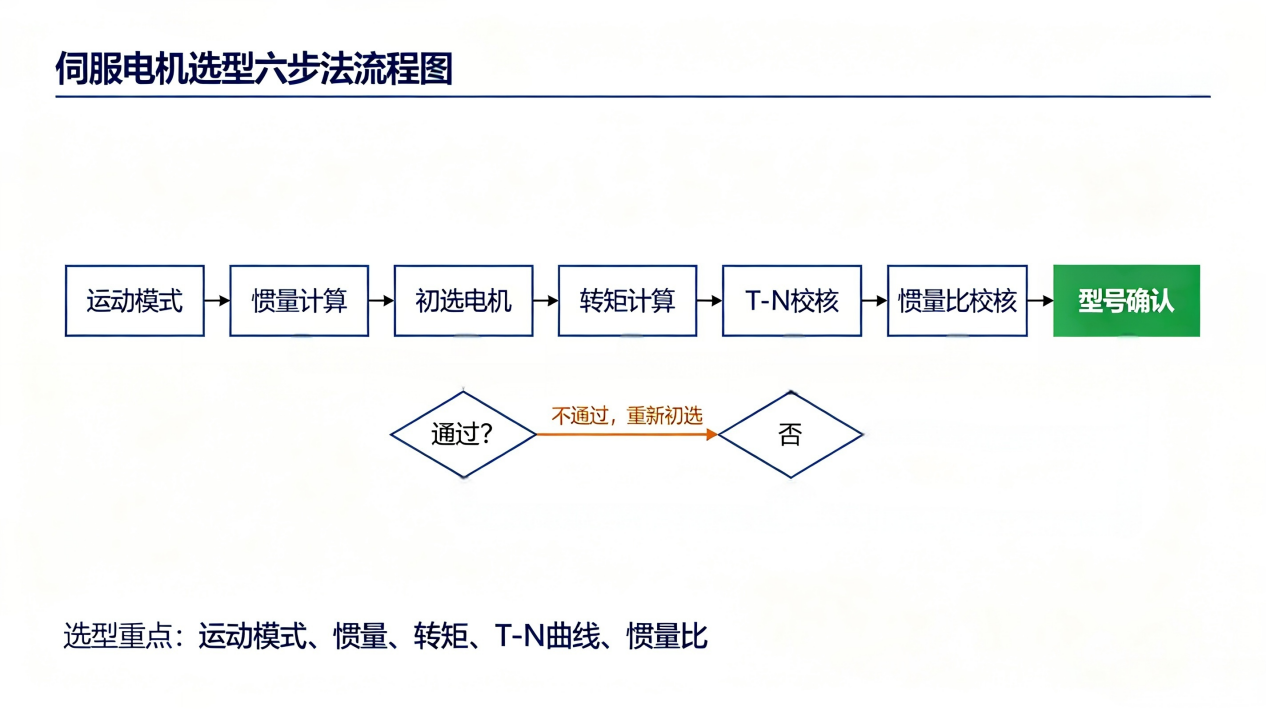

【图4：伺服电机选型六步法流程图】

六. 步进电机选型特别要点
步进电机因开环控制，选型时必须更加保守。

- 转矩保留安全系数1.5~2倍：因为步进电机高速转矩下降很多，必须使用“牵出转矩曲线”上的转矩值，并留有足够余量。
- 避免共振区：尽量让常用转速避开电机的固有共振频带，可通过细分驱动或加减速跳过。
- 注意温升：步进电机静止时仍有额定电流，发热严重，需保证散热条件。

七. 电机的环境适应性与防护
- 防护等级：干燥车间选IP54，水溅环境选IP65，食品行业可能需IP67防水冲洗。
- 绝缘等级：一般环境B级（130℃），高温环境F级（155℃）或H级（180℃）。
- 海拔影响：海拔超1000m时，空气稀薄散热变差，需降容使用，通常每升高100m，降容1%。
- 户外使用：加装遮阳罩和防雨帽，防止直晒和进水，端子盒朝下或侧向，绝不朝上。

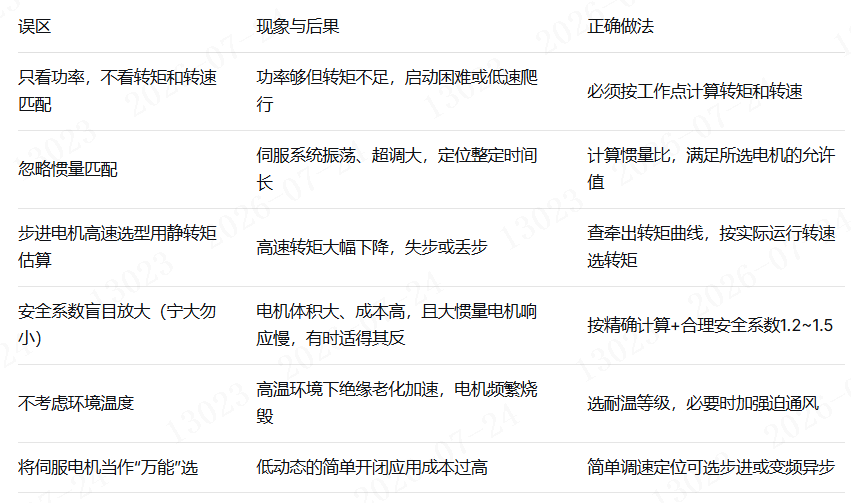

八. 常见选型误区与案例分析

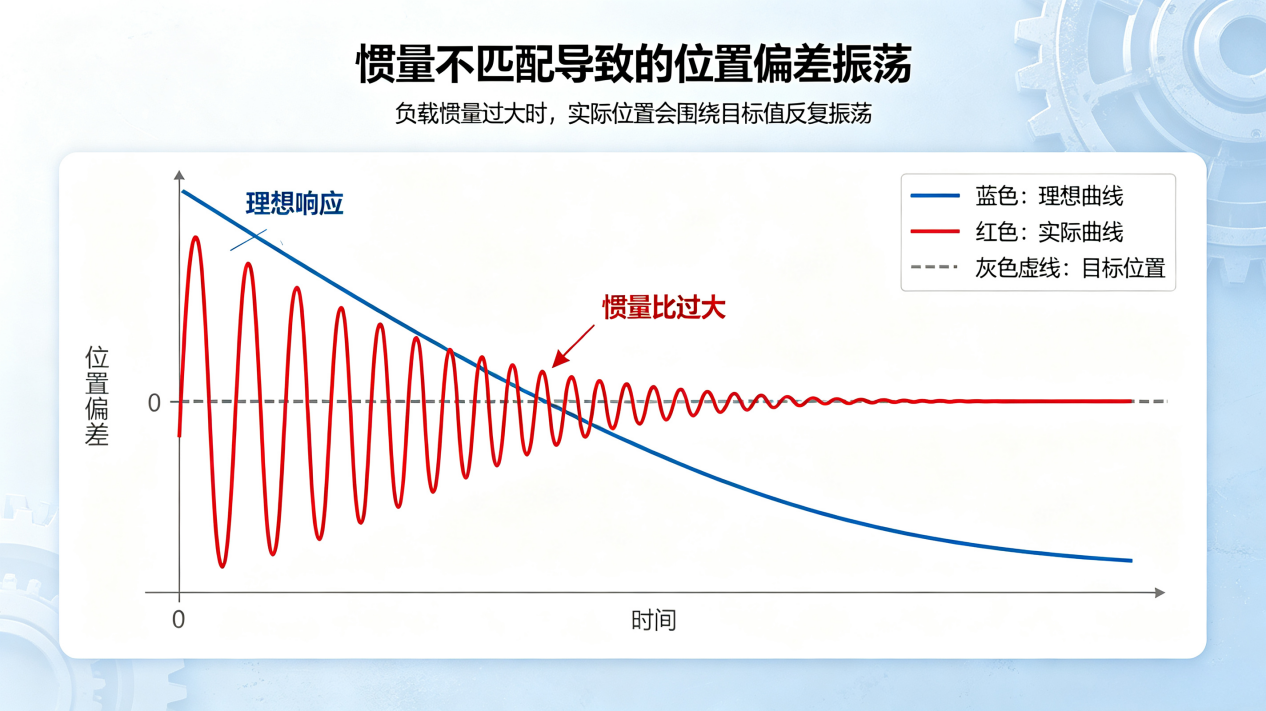

【图5：惯量不匹配导致的振荡示意曲线】

九. 结语
电机选型不是“找一个功率差不多的”那么简单，而是一项需要量化计算与经验判断相结合的系统工程。记住“负载决定扭矩，惯量影响响应，转速决定速度，环境决定外壳与绝缘”的选型逻辑。每当你为一台设备选定了恰当的电机，就像为骏马配上了合身的鞍鞯，运行之顺畅便是对严谨设计最好的回馈。

引用说明
本文部分技术参数和公式参考自《机械设计手册》
