| 一、设计思路 | |||
| 设计目的: | 高要求(无残留、无交叉污染)皮带输送线清洁机构 | ||
| 设定场景: | 满足半导体、锂电、医疗等行业设备的高洁净度要求 | ||
| 动作流程: |
1.清洁溶剂(纯水、无水酒精等)将无纺布浸湿 | ||
| 2.主动轴旋转将浸湿无纺布转到正面上方 | |||
| 3.机构上升使无纺布与皮带接触,摩擦清洁 | |||
| 4..机构下降同时主动轴旋转将切换浸湿无纺布 | |||
| 5.往返以上动作流程。 | |||
| 二、机构参数 | |||
| 外形尺寸: | L300x W222 xH260(mm) | ||
| 通用性: | 适用于各种尺寸皮带输送线 | ||
| 循环周期: | 5(s) | ||
| 精度: | ±0.5(mm) | ||
| 三、示例应用 | |||
| 工件: | 无纺布 | ||
| 工件宽度尺寸: | 154(mm) | ||
| 拉带宽度: | 150(mm) | ||
| 使用气压: | P=0.5(MPa) | ||
| 电源: | AC220V 50Hz/DC24V | ||
| 四、计算过程 | |||
| 注:选型计算&公式可下载技术文档进行详细查看 | |||
| 【升降气缸选型计算】 | |||
| 参数 | 公式&注解 | 取值 | |
| 1)、机械结构参数 | ![]() |
||
| 倾斜度(°): | θ(水平0°,垂直90°) | 90 | |
| 负载重量(kg): | M | 6.56 | |
| 工作气压力(MPa): | P(应≤减压阀进口压力*85%) | 0.5 | |
| 摩擦系数(参考说明): | u | 0.5 | |
| 负载率(安全系数): | η | 0.65 | |
| 气缸运行时间(s): | t | 1.5 | |
| 气缸启动时间(s): | t0 | 0.2 | |
| 气缸刹车时间(s): | t1=t0 | 0.2 | |
| 负载行程(mm): | L0 | 10 | |

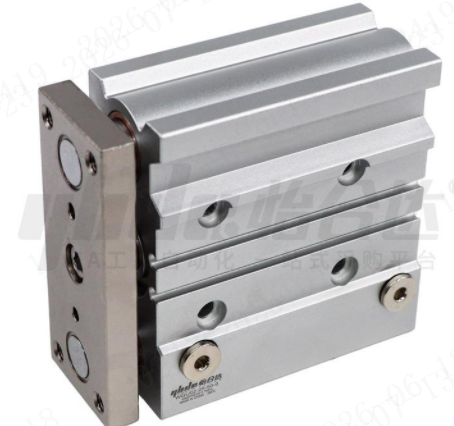

| 选型气缸型号(WGL21-25-10-Y-P-2) | |||
| 前进出力(N): | F1 | 240.1 | |
| 后退出力(N): | F2 | 202.1 | |
| 2)、计算所需最小缸径 | |||
| 最大线速度(mm/s): | V=V0=L0/(t-t0) | 7.69 | |
| 加速度(m/s²): | a=V/t0 | 38.46 | |
| 负载需最小力(N): | F0=mg(sinθ+μcosθ)+ma(未考虑η) | 64.54 | |
| 气缸理论出力(N): | F=F0/η(已考虑η) | 99.29 | |
| 推力最小缸径(mm): | ![]() |
15.9 | |
| 初设杆径(mm): | d0 | 10 | |
| 拉力最小缸径(mm): | D2 | 18.79 | |
| 整体设计工况计算: (此结论仅此案例参考使用) |
案例所需出力99.29N<F1&F2,因此气缸符合设计要求 | ||
| 【夹紧气缸选型计算】 | |||
| 1)、机械结构参数 | ![]() |
||
| 倾斜度(°): | θ(水平0°,垂直90°) | 90 | |
| 负载重量(kg): | M | 2 | |
| 工作气压力(MPa): | P(应≤减压阀进口压力*85%) | 0.5 | |
| 摩擦系数: | u(参考说明) | 0.5 | |
| 负载率(安全系数): | η | 0.65 | |
| 气缸运行时间(s): | t | 1 | |
| 气缸启动时间(s): | t0 | 0.1 | |
| 气缸刹车时间(s): | t1=t0 | 0.1 | |
| 负载行程(mm): | L0 | 10 | |

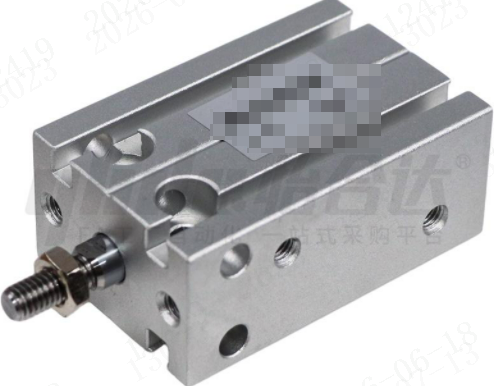

| 选型气缸型号(WGU02-12-10-2) | |||
| 前进出力(N): | F1 | 53.9 | |
| 后退出力(N): | F2 | 39.2 | |
| 2)、计算所需最小缸径 | |||
| 最大线速度(mm/s): | V=V0=L0/(t-t0) | 11.11 | |
| 加速度(m/s²): | a=V/t0 | 111.11 | |
| 负载需最小力(N): | F0=mg(sinθ+μcosθ)+ma(未考虑η) | 19.82 | |
| 气缸理论出力(N): | F=F0/η(已考虑η) | 30.49 | |
| 推力最小缸径(mm): | T | 8.81 | |
| 初设杆径(mm): | ![]() |
6 | |
| 拉力最小缸径(mm): | d0 | 10.66 | |
| 整体设计工况计算: (此结论仅此案例参考使用) |
案例所需出力30.49N<F1&F2,因此气缸符合设计要求 | ||
| 【调速电机选型计算】 | |||
| 1)、机械结构参数 | ![]() |
||
| 负载总质量(kg): | M | 3.5 | |
| 目标线速度(mm/s): | V | 40 | |
| 加速时间(S): | t | 1.5 | |
| 摩擦系数: | μ | 0.5 | |
| 传动效率: | η | 0.7 | |
| 机械减速比: | i | 25 | |
| 驱动轮(mm): | D | 26.5 | |
| 安全系数: | K | 2 | |
| 选型电机型号(ZJC23-C220) | |||
| 容许转矩(N·m): | TP1 | 0.03 | |
| 启动扭矩(N·m): | TP2 | 0.035 | |
| 2)、计算扭矩 | |||
| 最大转速(r/min): | n=V*i/πD | 719.23 | |
| 角加速度(rad/s²): | 2*π*n/60*t | 50.22 | |
| 负载力(N): | F=M*g*μ*K | 34.3 | |
| 容许转矩(N·m): | ![]() |
0.026 | |
| 加速扭矩(N·m): | ![]() |
0.0000707 | |
| 实际功率需求(W): | P=T*n/9.55 | 1.97 | |
| 整体设计工况计算: (此结论仅此案例参考使用) |
电机容许转矩0.03>0.026,因此电机符合设计要求。 | ||
