摘要

运动方案设计是机械系统设计的核心环节，它决定了机器“怎么动”和“用什么动”。本文从需求抽象、功能分解、机构选型、方案组合到评价决策，系统讲解运动方案设计的完整流程。以“导演选角”和“乐高拼搭”的双重比喻，将抽象的设计方法转化为可操作的思维步骤，帮助初级工程师掌握系统化方案构思能力，避免陷入“一上来就画零件图”的惯性误区。

一. 引言

如果把一台机器比作一个人，那么零件是血肉，机构是骨骼，运动方案就是赋予机器“行为模式”的神经编程。很多年轻工程师接到设计任务后，第一反应是打开三维软件画零件、搭结构，却忽略了最前端的一步——先想清楚这台机器需要实现什么样的运动，再用什么样的机构组合来完成。没有好的方案，后面的结构再精致也如同无舵之舟。本文依据《机械设计手册》中机构学相关章节，结合现代设计方法，梳理出一套适用于常规设备的运动方案设计流程，为设计者的创意提供理性框架。

二. 运动方案设计的三个层面

运动方案设计可以理解为由“抽象”到“具体”的三级跳跃：

第一层：功能层——机器要完成什么总功能？如“物料输送”“包裹封装”“零件检测”等，用动词+名词描述。

第二层：原理层——采用何种物理效应或技术原理来实现功能？如“用摩擦力抓取”“用真空吸附”“用凸轮分度”等。

第三层：机构层——将原理具体化为一组机构，用机构运动简图表达出确定的相对运动关系。

比喻：好比拍摄一部电影，第一层是剧本（要讲什么故事），第二层是分镜（用什么场景表达），第三层是选角与走位（由谁怎么演）。

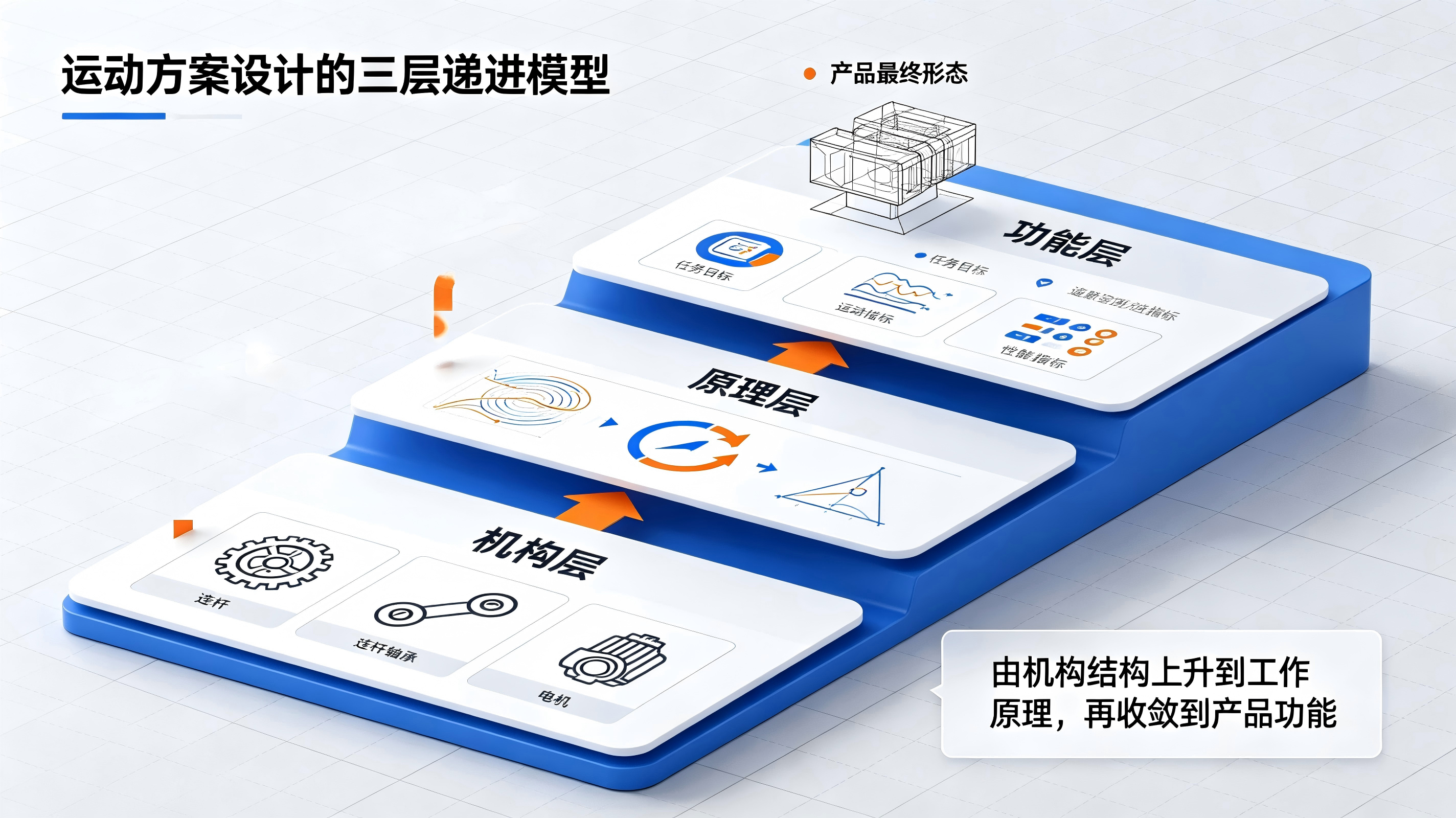

【图1：运动方案设计的三层递进模型】

三. 方案设计的标准流程

推荐采用“六步设计法”，由系统性问题导向逐步收敛到最优解：

1. 第1步：明确设计任务与边界条件包括输入的运动参数（转速、行程）、需输出的运动和力、空间尺寸限制、环境约束等。

2. 第2步：黑箱抽象——总功能提炼将设备视作一个黑箱，只关注输入/输出的物料流、能量流和信息流，用一句话定义总功能。

3. 第3步：功能分解——从“做什么”到“怎么做”将总功能逐层拆解为分功能，直到每个分功能都能直接找到对应的物理效应或机构。

4. 第4步：形态学矩阵——为每个分功能列举解对每个分功能，尽可能多地列出可实现的技术方案（机构类型、驱动方式、控制方式）。

5. 第5步：方案组合与初步筛选从形态学矩阵的各列各取一个解，组合成多个整体方案，按可行性快速过滤。

6. 第6步：方案评价与确定用系统化评价方法（如加权评分法）选出最佳方案，并以机构运动简图形式定稿。

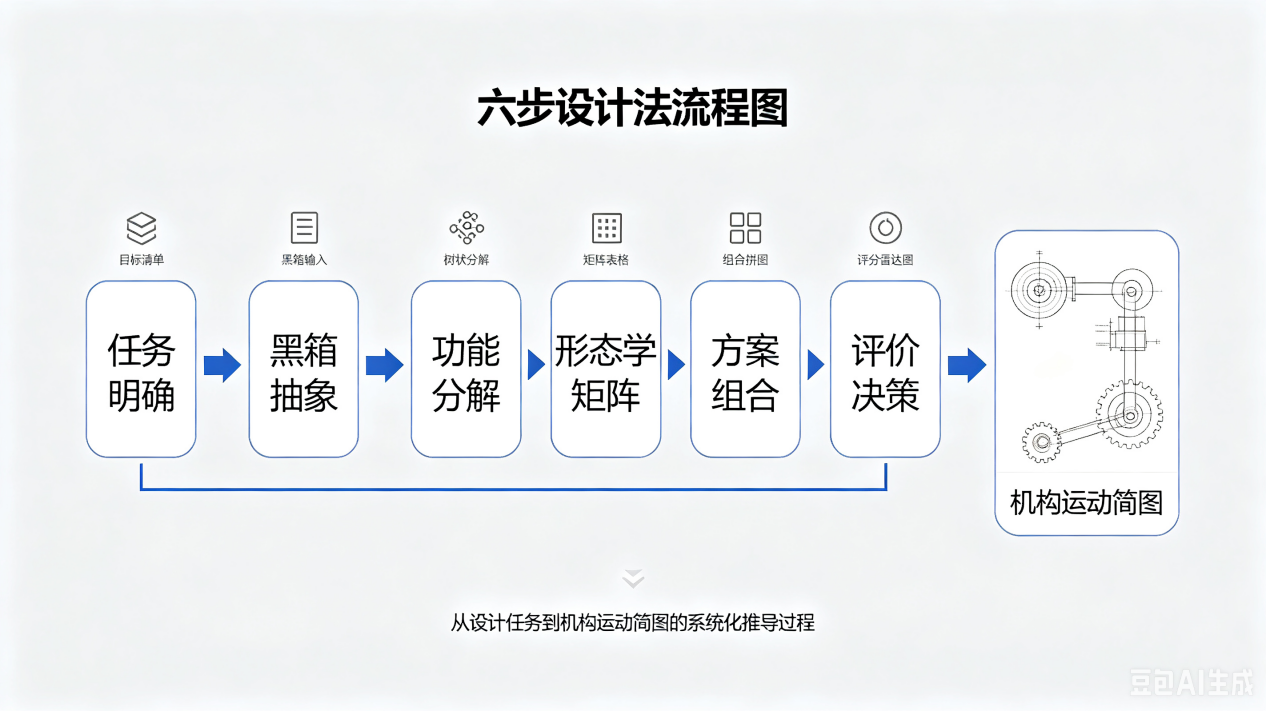

【图2：六步设计法流程图】

四. 黑箱法与功能抽象技巧

4.1 黑箱法的操作

画一个方框代表未知的设计对象，左侧画输入箭头（物料、能量、信号），右侧画输出箭头（处理后的物料、能量、信号）。例如设计一个自动盖章机：

输入：未盖章的纸张（物料）、电（能量）、启动指令（信号）

输出：已盖章的纸张（物料）、废墨汽（排放）、完成信号（信号）

这样做的好处是强迫设计师暂时忘记“齿轮、电机、凸轮”，聚焦在“必须完成什么转变”上。

4.2 功能树分解示例

以“物料往复送进”总功能为例，可分解为：

· 夹持物料→摩擦夹紧 / 真空吸附 / 磁力吸附

· 直线往复运动→曲柄滑块 / 凸轮推杆 / 气缸 / 丝杠

· 联锁控制→行程开关 + 时间继电器 / PLC

比喻：这就像装修房子前先画功能分区图（休息区、烹饪区），而不是一上来就选瓷砖花纹。功能抽象的越清晰，后续机构选型越有据可依。

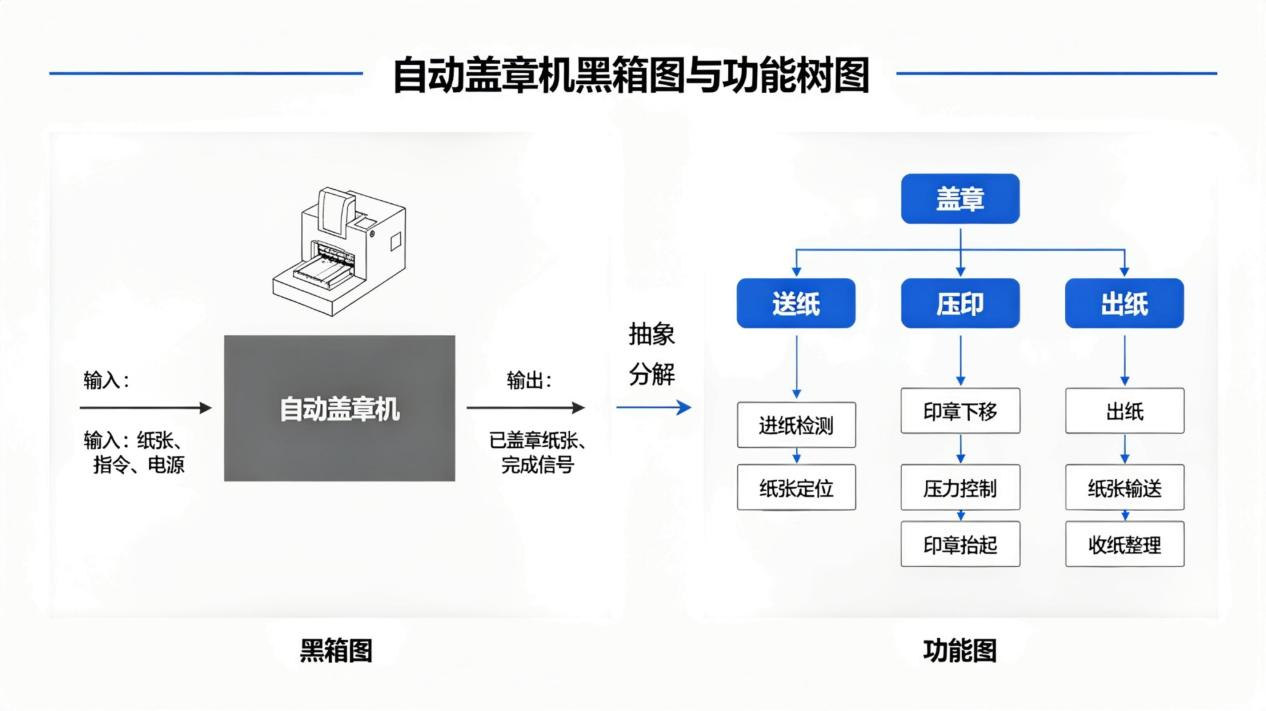

【图3：自动盖章机黑箱图与功能树】

五. 常用机构的运动特性与选型原则

机构是实现运动的“演员”，每种机构都有其独特的“戏路”。选型时遵循“运动形式匹配—受力合理—结构简化—经济适用”的原则。

5.1 连杆机构

可实现复杂的平面运动轨迹和远距离传动，承载能力大，但设计计算复杂，难以精确实现任意运动规律。适合低速重载、对轨迹精度要求不极端的场合。比喻：像个性格豪放的杂技演员，翻跟头、走轨迹都能来，但要他走一根笔直的细线就有点勉强。

5.2 凸轮机构

几乎可以实现任意推杆运动规律，结构紧凑，动作可靠，但凸轮加工要求高，点/线接触易磨损。适合高速高精度、动作程序固定的自动化机械。比喻：像经过严苛训练的舞蹈演员，每个动作节拍都精确到毫秒，但排练（加工）一个专属舞码成本较高。

5.3 齿轮与齿轮系

传递回转运动，速比恒定，效率高，寿命长，适用于需要精确速比的回转传动。通过差动轮系可实现运动的合成与分解（如汽车差速器）。

5.4 间歇机构（棘轮、槽轮、不完全齿轮）

将连续转动变为间歇步进，槽轮用于分度转位，棘轮用于单向步进超越，结构简单但存在冲击。适合低速、轻载的分度与步进送料。

5.5 柔性传动（带、链）

适合大中心距的连续运动传递，结构简单，吸振缓冲，但无法保证精确速比（除同步带）。常用于第一级减速或长距离输运。

六. 由运动形式到机构的映射表

实际选型时，常用“运动转换需求→备选机构”速查表，提高效率：

设计中如遇特殊轨迹要求，还可考虑组合机构，如连杆-凸轮串联，实现停歇-上升-平移的复合动作。

七. 机构的组合与创新——搭建“运动乐高”

绝大多数实用机器都不是单一机构，而是多个基本机构按一定逻辑组合而成。组合方式有三种基本类型：

7.1 串联组合

前一机构的输出件是后一机构的输入件，运动依次传递。例如发动机中曲柄滑块机构后串联齿轮系分配动力。

7.2 并联组合

多个子机构共同作用于同一执行件，实现合力或运动的叠加。例如多连杆压力机中，多组肘杆并联驱动滑块，获得巨大的增力比和特定的速度特性。

7.3 叠加组合

一个机构装在另一个机构的运动构件上，形成复合运动。例如机械手的旋转臂上叠加腕部机构的摆动，实现空间复杂轨迹。

比喻：基本机构像乐高积木块——凸轮是一块，齿轮是另一块，连杆又一块。设计方案的过程就是寻找最少的积木块搭出目标模型，既稳固又巧妙。

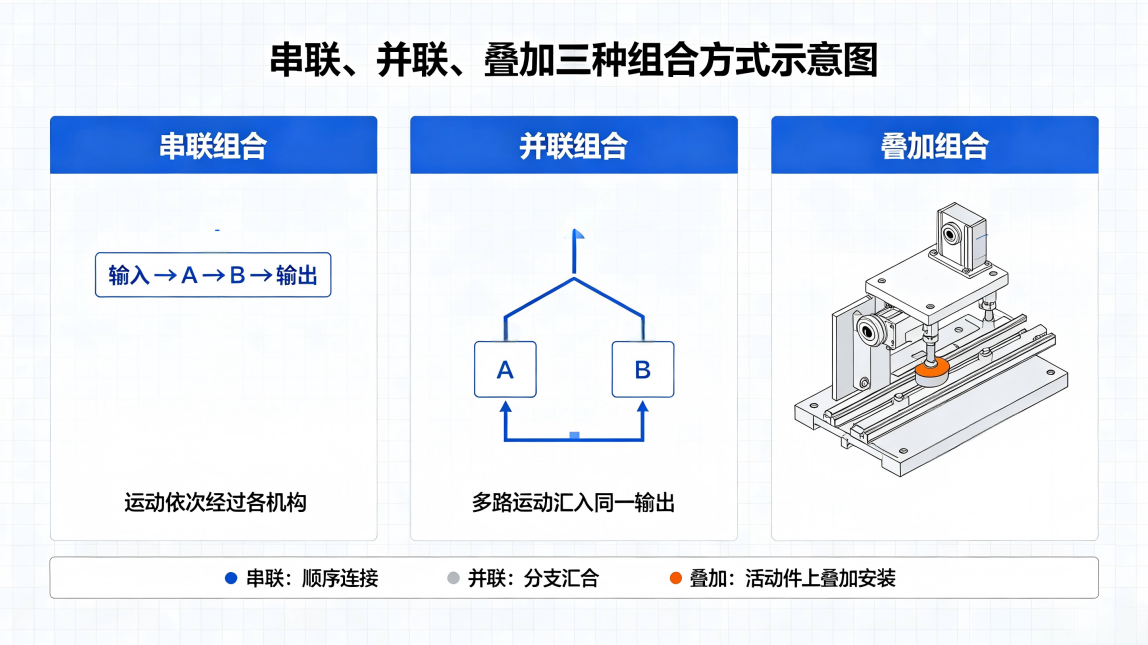

【图5：串联、并联、叠加三种组合方式示意图】

八. 方案评价与决策——理性比选最佳解

初选出2~3个可行方案后，需用工程评价方法确定最优。推荐采用加权评分法：

1.列出评价指标（运动精度、承载能力、制造成本、结构紧凑性、可靠性、维护性等）。

2.按项目需求分配权重，总权重和为1（如精度0.3、成本0.25、紧凑性0.2、可靠性0.15、维护0.1）。

3.每个方案对每个指标打分（0~10分），取加权和。

4.得分最高者入选，同时需检查是否存在某个关键指标低于可接受底线（一票否决）。





示例表：

评分结果显示方案A综合较优。但若方案C成本一票否决，则即便总分不差也可能需另作考虑。

九. 设计实例——简易往复送料装置方案设计

任务：将圆柱形工件从料仓单根自动推送到下一工序，送料频率60次/min，行程80mm，推力不小于200N，结构尽量简单。

功能分解：

· 储料功能→斜料斗靠重力下料

· 单件分离功能→往复推块每次只推最下一根

· 往复直线运动功能→提供80mm行程推拉力

· 动力与传动→连续回转电机输入

形态学矩阵选解：

组合筛选：

· 方案1：电机+曲柄滑块+推块分离——结构简单，能承受冲击，适合60次/min中速，成本低。

· 方案2：凸轮+推杆——运动规律优但凸轮加工贵。

· 方案3：气缸——需气源，不便捷，且60次/min高速换向电磁阀寿命考验。

综合成本、现场条件（有电无气），选定电机+曲柄滑块+推块式分离作为最终方案，并绘制机构运动简图。

10. 结语

运动方案设计是从“想得到”到“画得出”的创造性工程活动。记住“先功能后原理，先机构后结构”的顺序，运用黑箱抽象避免思维定式，借助形态学矩阵发散思维，再用系统评价收敛到最优。每一次严谨的方案推演，都是在为机器的灵魂注入智慧的基因。

引用说明
本文所列公式及部分参考数据均源自经典机械设计教材及《机械设计手册》
