机架是自动化设备、检测设备、流水线、测试工装的基础承载主体,由铝型材、钢板或方管焊接组装而成,承担设备所有零部件的定位、承重、防护、安装基准作用,是整套设备的精度基准载体。
通俗比喻:机架相当于整台设备的"骨骼",骨骼尺寸、平直度、孔位精度不合格,后续电机、模组、治具装配都会出现偏移、卡顿、精度超差等问题。

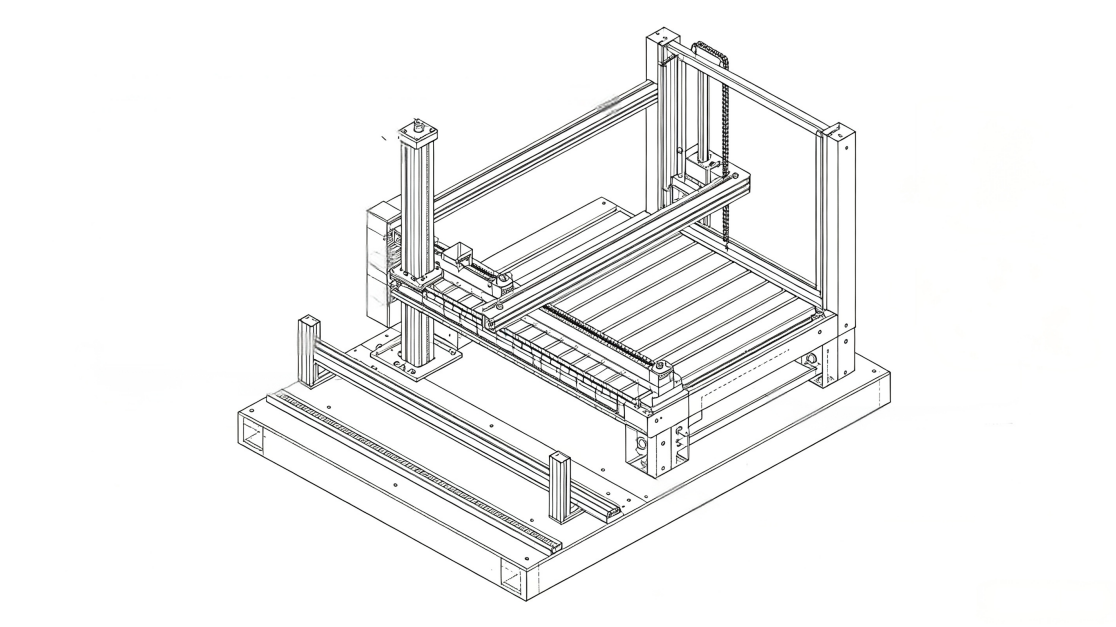

图1-1 自动化设备整机机架结构示意图
1. 统一机架下料、折弯、焊接、机加工、表面处理、装配全流程工艺标准;
2. 规范初级工程师出图、工艺编制、车间加工判定标准;
3. 控制机架平面度、垂直度、孔位公差、焊接变形四大核心质量问题;
4. 降低加工报废、返工成本,保障设备装配精度。
工业机架主流分为两大类,加工工艺差异极大,下文工艺分型材机架、钣金焊接机架分开说明:
1. 工业铝型材机架:6063-T5铝合金,轻量化、免焊接、组装便捷;
2. 碳钢焊接机架:方管/矩形管Q235、钢板SPHC,承重强、成本低,重载设备优先选用。

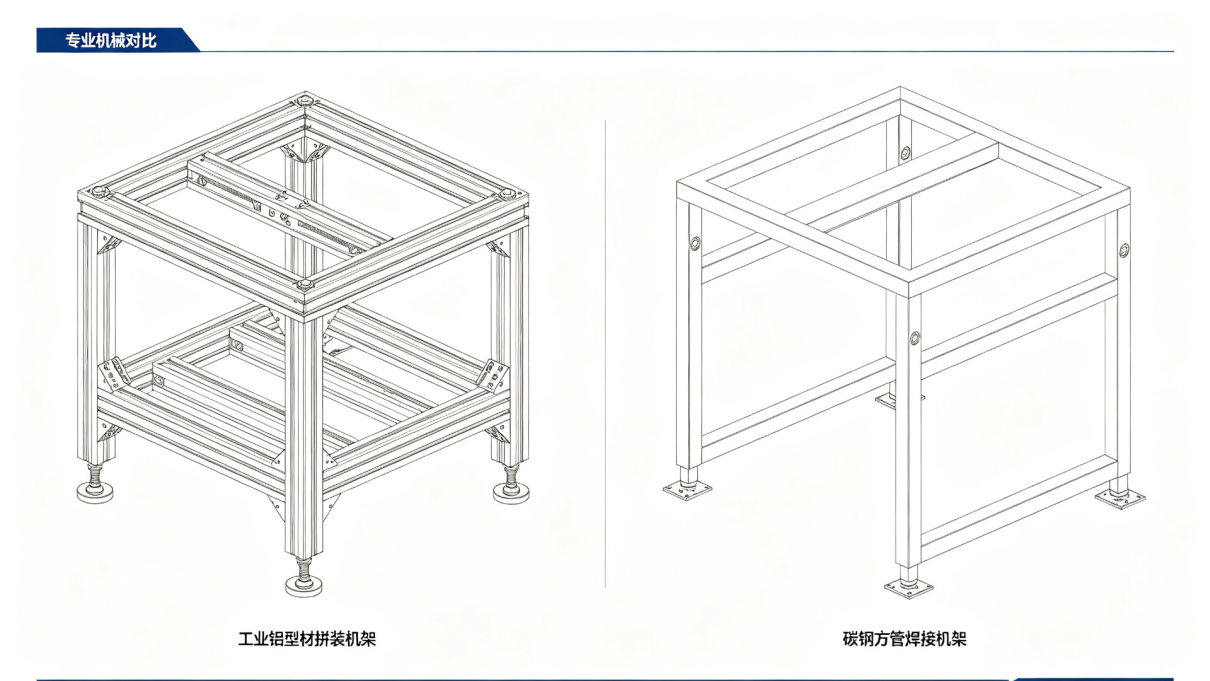

图1-2 铝型材机架与碳钢焊接机架对比图
外形尺寸公差:
• 总长/总宽/总高≤1000mm:±0.5mm
• 总长/总宽/总高1000~3000mm:±1.0mm
• 总长/总宽/总高>3000mm:±1.5mm
1. 机架安装台面平面度:0.1mm/1000mm;
2. 立柱与台面垂直度:0.2mm/1000mm;
3. 安装螺纹孔位置度:±0.2mm;
4. 横梁直线度:0.3mm/1000mm。

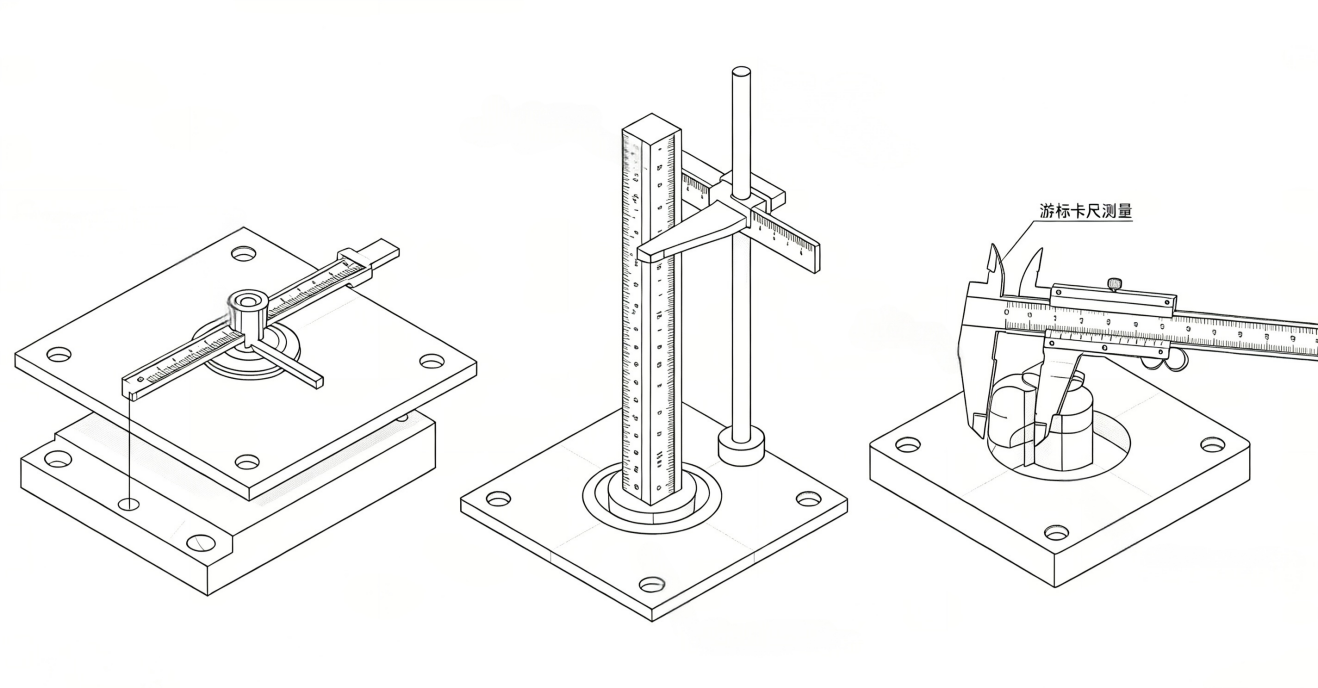

图2-1 机架形位公差检测示意图
1. 碳钢机架:焊道平整,无气孔、夹渣、焊穿、变形凸起;打磨后无尖锐毛刺;喷涂均匀无流挂、漏底;
2. 铝型材机架:型材切口平整无崩边,端面无尖锐棱角,连接角件贴合无间隙;
3. 所有机架边角必须倒角C1~C3,防止装配划伤操作人员与线缆。
机架底部必须设置调平脚座安装位,高精度设备需增加定位销孔作为装配基准;重载机架内部需增加加强筋,防止长期使用台面下沉变形。
完整工序:下料→校直→折弯/切角→焊接→去应力退火→打磨清渣→机加工(铣台面/钻孔攻丝)→探伤检验→表面处理
1. 设备:数控切割机、锯床、激光切割机;
2. 工艺要点:
① 下料前检查方管弯曲变形,弯曲量>0.8mm管材禁止使用;
② 切割端面与管材轴线垂直度≤0.3mm;
③ 批量下料预留加工余量:长度方向+0.5~1mm,避免焊接收缩后尺寸偏小;
3. 禁忌:禁止使用生锈、变形严重管材直接下料。

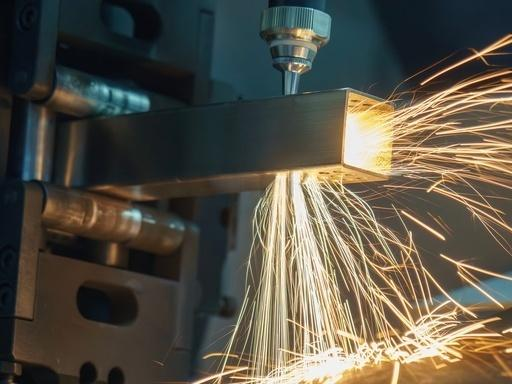

图3-1 激光切割方管下料加工示意图
1. 采用焊接工装平台固定管材,防止焊接热变形;
2. 焊接方式:薄板二氧化碳气体保护焊,厚管手工电弧焊;
3. 焊接顺序:对角分段焊接,禁止单边连续满焊,减少热变形;
4. 质量标准:焊道饱满,无穿透、无裂纹,焊渣清理干净。

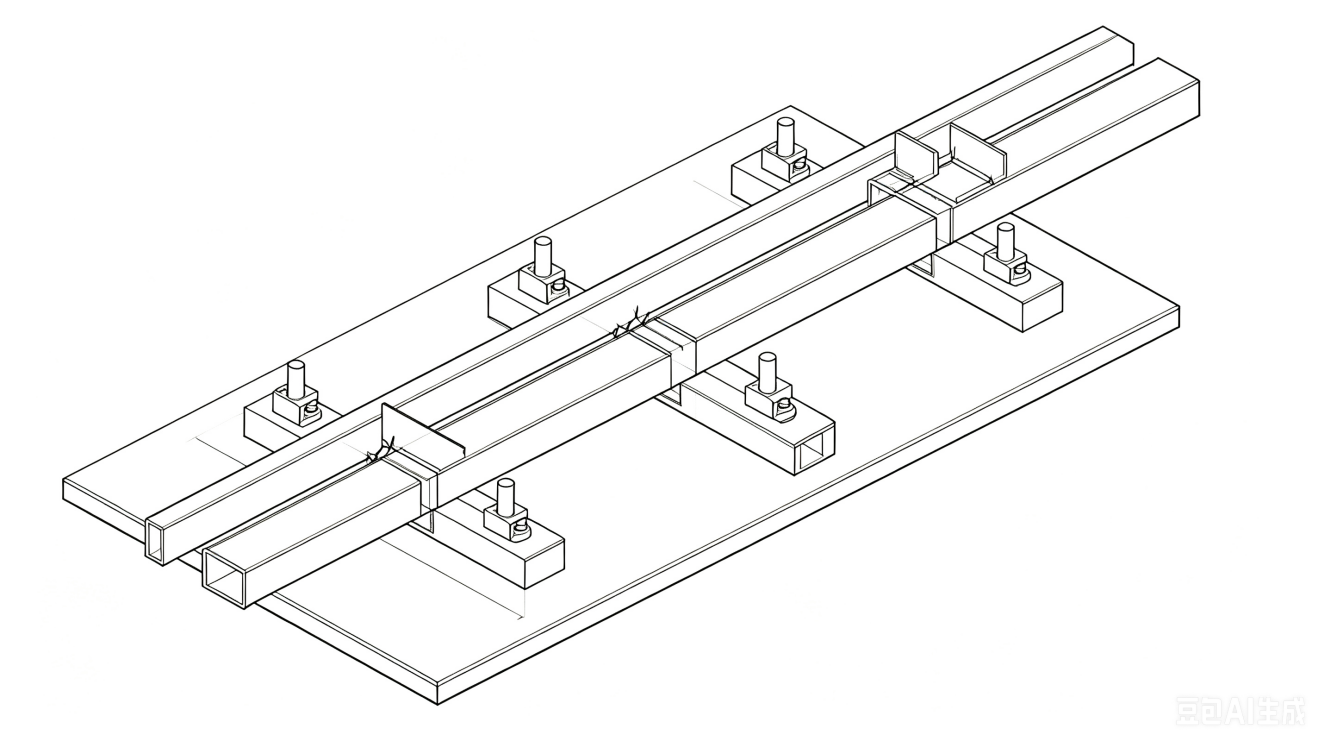

图3-2 机架焊接工装定位示意图
碳钢焊接后内部存在焊接应力,直接机加工会出现后期变形,必须进行去应力处理:
1. 小型机架:自然时效放置72h以上;
2. 大型重载机架:高温去应力退火,消除内部应力;
初级工程师注意:高精度检测机架必须强制做去应力,普通流水线机架可采用自然时效。
时效完成后,以机架底面为基准铣削安装台面,保证平面度;按照图纸坐标加工电机、模组、防护罩安装孔,攻丝螺纹无滑牙、烂牙。

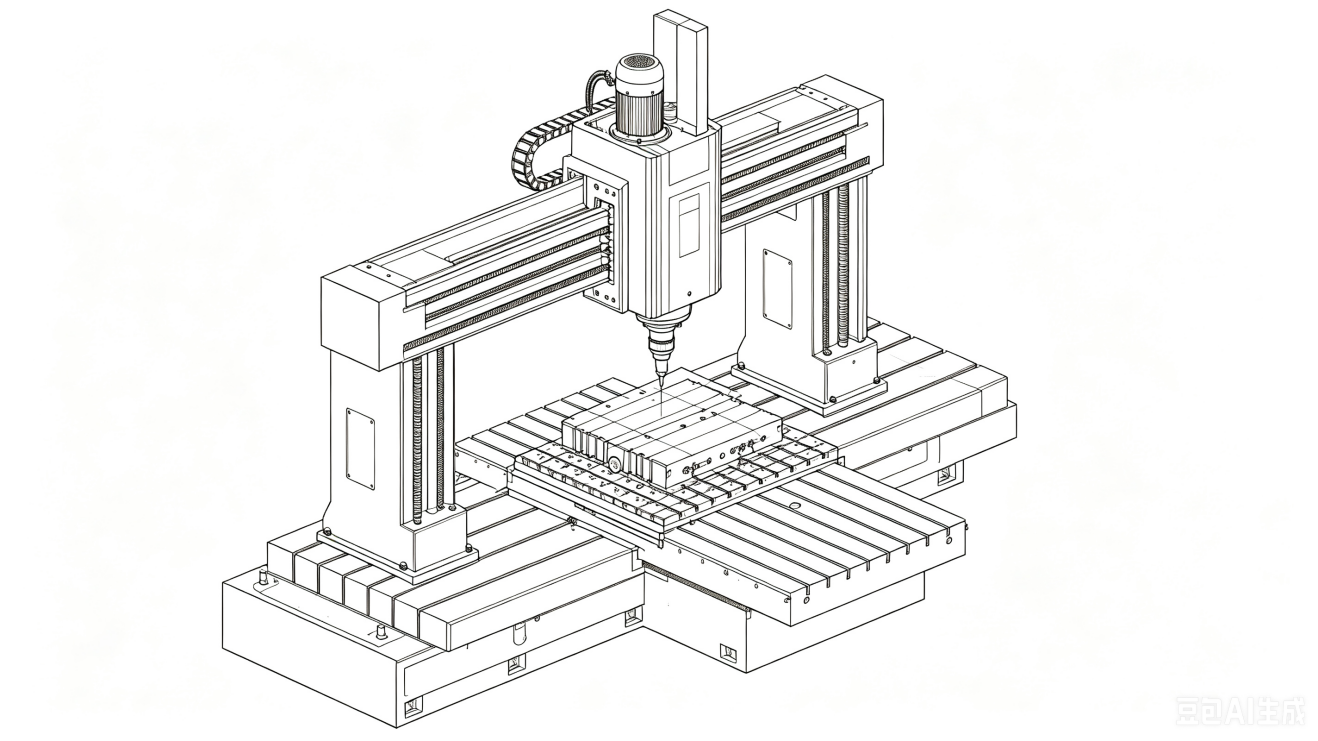

图3-3 数控龙门铣加工机架台面示意图
1. 普通环境机架:打磨→除锈→环氧底漆→面漆喷涂;
2. 潮湿/轻微腐蚀环境:增加磷化处理;
3. 食品、化工环境:更换不锈钢方管,抛光处理。
工序:型材切割→端面加工/攻丝→倒角→连接件装配→调平→整体精度校验
数控型材锯床切割,切口光滑无毛刺,长度公差±0.3mm,端面倒角C1。
型材槽内安装孔、脚座孔、设备安装孔采用台钻/加工中心钻孔攻丝,螺纹深度严格按照标准,避免顶死型材内部。

图4-1 铝型材切割与钻孔加工示意图
使用角件、内置连接件、螺栓锁紧拼接,所有连接件均匀锁紧,分段拼装后整体校正长宽、垂直度,底部安装调平脚座,调节台面水平。

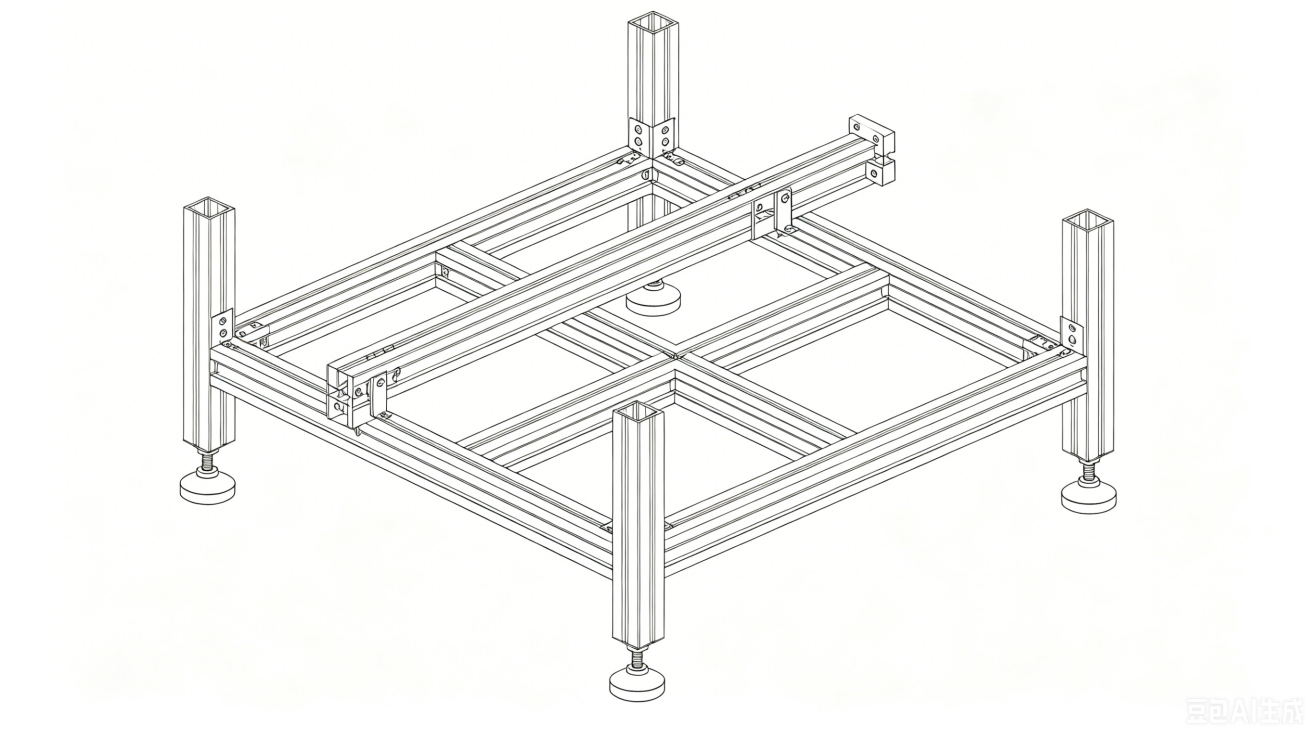

图4-2 铝型材机架拼装结构
1. 外形尺寸全尺寸复测;
2. 水平仪检测台面平面度;
3. 直角尺检测立柱垂直度;
4. 螺纹孔通止规检测螺纹合格性;
5. 焊接机架外观探伤检查裂纹气孔。
|
检验项目 |
检验工具 |
合格标准 |
|
总长、宽、高 |
钢卷尺/卡尺 |
图纸公差范围内 |
|
台面平面度 |
精密水平仪 |
0.1mm/1000mm |
|
立柱垂直度 |
直角尺、塞尺 |
≤0.2mm/m |
|
螺纹孔 |
螺纹通止规 |
通规全进,止规旋入≤2牙 |
|
焊接外观 |
目视、放大镜 |
无气孔、裂纹、焊穿 |
|
边角安全 |
目视 |
全部倒角,无尖锐毛刺 |

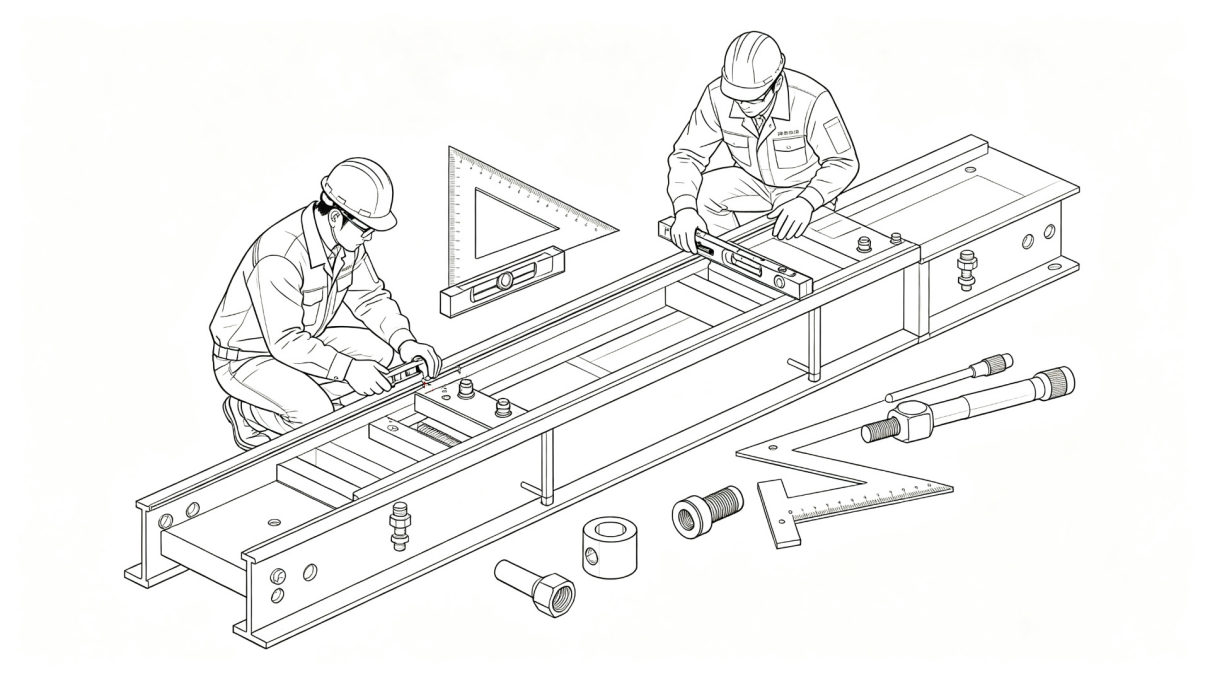

图5-1 机架成品全项检测现场示意图
1. 焊接后整体变形超差
原因:一次性满焊、无工装定位、未时效;
改善:分段对角焊接、工装压紧、焊后去应力。
2. 台面铣削后凹凸不平
原因:焊接应力未释放直接机加工;
改善:严格执行时效工序再铣面。
3. 喷涂起皮、生锈
原因:除锈不彻底;
改善:焊后整体打磨除锈,增加磷化底漆。
1. 拼装后机架歪斜、缝隙大
原因:型材切割尺寸偏差、连接件未锁紧;
改善:严控下料公差,分次均匀锁紧螺栓。
2. 螺纹滑牙
原因:攻丝深度超标、型材壁厚不足;
改善:严格按照标准深度攻丝,重载位置加厚型材。
1. 机架图纸必须标注:材质、平面度、垂直度公差、表面处理要求、倒角要求;
2. 重载机架设计阶段提前增加加强筋,减少后期加工变形;
3. 工艺编制时区分焊接机架/铝型材机架两套加工流程,不可混用;
4. 全部加工尺寸、检测记录留存归档,方便售后追溯。
本文部分机架形位公差、焊接工艺、量具检测标准参考机械设计手册
