一．浮动接头定义
浮动接头是一种常用于工程领域的连接装置，主要用于连接驱动轴和被驱动件，能够吸收气缸活塞杆与被驱动体之间的偏心和角度误差，从而降低相对精度的要求。安装作业时间大幅度缩短。 是用来减小误差，保护相关部件及使设备运行平稳，延长设备使用寿命。并且选择类型尺寸多样，使用便利，能够满足不同工况需求。
二．气缸浮动接头的工作原理和组成
如果把气缸直接安装到被移动物体上，可能会因“偏心 ”，“平衡度精度不良 ”等原因，发生“ 活塞杆弯曲 ”，“杆支轴承和杆密封件磨损 ”等问题，通过使用柔性元件来实现连接件之间的相对运动和错位补偿来达到解决了由于温度、震动、位移等原因引起的结构变形和损坏的问题，这个就是浮动接头的原理。
浮动接头通常由两个连接件组成，分别是固定座和连接件。固定座通常与主体结构固定连接，而连接件则与连接件或管道等其他设备相连接。作为连接件之间的补偿部件，能够承受相应的位移和变形，并能够恢复到原来位置。这些柔性元件可以自由弯曲、旋转和压缩等，从而提供了连接件之间的运动空间。其次，浮动接头通常利用螺栓或销钉等固定连接件来将固定座与连接件连接在一起。这些连接件可以在一定范围内进行调整和固定，以适应连接件之间的相对运动。
三．浮动接头使用上的优点
1、便于安装，提高安装效率；
2、消除两轴间因连接误差，所产生的干涉现象；
3、可适度放大配合件之加工精度；
4、符合体积小，高抗拉、抗压强度要求；
5、用来减小误差，保护相关部件及使设备运行平稳，延长设备使用寿命。
四．简易连接型浮动接头
简易连接型浮动接头一般都是单件产品，一些特殊情况下会使用到组件产品。简易连接型浮动接头的使用方法是直接将接头勾住固定座和被驱动设备的槽内，或者可以直接连接被驱动设备的孔。
|
活塞杆前端形状 |
连接件 |
固定座 |

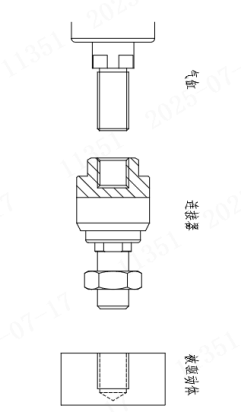

连接示意图 |
|
外螺纹 |
内螺纹型 |
侧面安装型
顶部安装型/底部安装型
简易型
L型 |
|
|
尺寸固定型/尺寸指定型
分离型：螺帽型/垫圈型
|
|||
|
内螺纹 |
外螺纹型 |
||
|
尺寸指定型/尺寸固定型
|
五．法兰型浮动接头
是通过自身的法兰型挡板固定接头，主要用于会对浮动接头造成一定冲击损伤的工作场景，法兰挡 板则对接头起到一定保护作用。
|
活塞杆前端形状 |
接头-法兰组件 |
档板 |

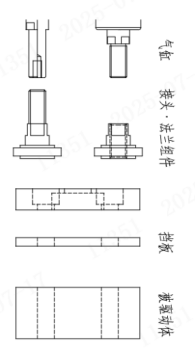

连接示意图 |
|
外螺纹 |
|
|
|
|
内螺纹 |
两平面型 |
六．一体型浮动接头
一体型浮动接头本身的产品结构比较完备，能够同时实现控制气缸的偏心量和偏角量，因此一体型 浮动接头的价格也会更高一些。
|
连接方法 |
一体型浮动接头 |
||
|
|
外螺纹气缸用 |
内螺纹气缸用 |

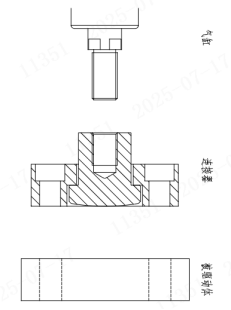

连接示意图 |
|
侧面安装 |
|
|
|
|
法 兰安 装 |
|
|
|
