发黑处理后的“涂油”

摘要

发黑处理是钢铁零件最廉价易得的表面处理之一，但许多工程师并不知道：发黑膜本身几乎没有防锈能力。它只是一层疏松多孔的氧化铁，真正的防锈功臣是发黑后浸渍的防锈油。在南方潮湿环境下，未经涂油的发黑件可以在几小时内出现肉眼可见的锈斑。本文从发黑膜的形成机理、孔隙结构与锈蚀本质出发，深刻揭示“发黑不防锈”的真相，并给出涂油工艺规范、防锈油选型及图纸标注方法，帮助设计者和现场人员建立“发黑＋涂油＝工序一体”的完整认知。

一. 引言
某非标自动化公司位于广东东莞，夏季，一批45钢零件完成发黑处理后直接放置在车间的周转架上。第二天早上，操作工发现昨天还乌黑均匀的零件表面，布满了黄色锈点。车间主管第一反应是发黑厂“工艺不合格”，追责电话打到供应商，对方只问了一句：“你们涂油了没有？”答案是没有。
这样的场景在潮湿地区并非孤例。许多初级工程师和现场人员习惯性地认为，“发黑”本身就是一种防锈处理，零件变黑就意味着获得了保护。事实上，这个认知错得离谱——发黑膜的防锈能力约等于零，它存在的最大意义，是作为防锈油的“吸附海绵”。本文将说透发黑与涂油的关系，教你正确理解这对接力防锈的“黄金搭档”。

二. 发黑膜的真实面目——多孔的海绵，不是致密的铠甲
2.1 发黑的化学本质
钢铁发黑（又称发蓝、煮黑）是将零件浸入高温浓碱氧化液（氢氧化钠+亚硝酸钠，约130~145℃）中，使表面生成一层磁性氧化铁（Fe₃O₄）。这层膜极薄，通常仅0.5~1.5μm，远小于阳极氧化膜或电镀层的厚度。

2.2 致命缺陷：疏松多孔的膜结构
Fe₃O₄膜在生成过程中，由于氧化液对基体的选择性溶解和气体的析出，会天然形成大量的微孔隙。电子显微镜下观察，发黑膜像一块多孔海绵，密布着微米级的孔洞。这导致两个致命后果：

·无屏障能力：水分子和氧气可以通过孔隙直接接触铁基体，发生电化学腐蚀。

·高吸附性：大量孔隙恰可储存油液，这也正是发黑膜唯一可被利用的优点——它是一块理想的“储油海绵”。

2.3 潮湿环境中的锈蚀速度
在相对湿度超过70%的南方沿海地区，裸露的发黑膜表面可迅速形成微小的水膜，孔隙内的铁基体在氧气和水共同作用下生成红锈（Fe₂O₃·nH₂O）。这种腐蚀比完全裸钢更快，因为发黑膜的Fe₃O₄相对于铁是阴极，小孔隙里裸露的铁为阳极，形成“大阴极小阳极”的局部电偶，加速阳极铁的腐蚀。一个晚上出现锈斑完全在科学预期之内。

比喻：发黑膜如一块黑纱布，纱布本身不挡水，但它蘸饱了油就能防锈；不蘸油，风一吹雨一打，包在纱布里的肉照样腐烂。

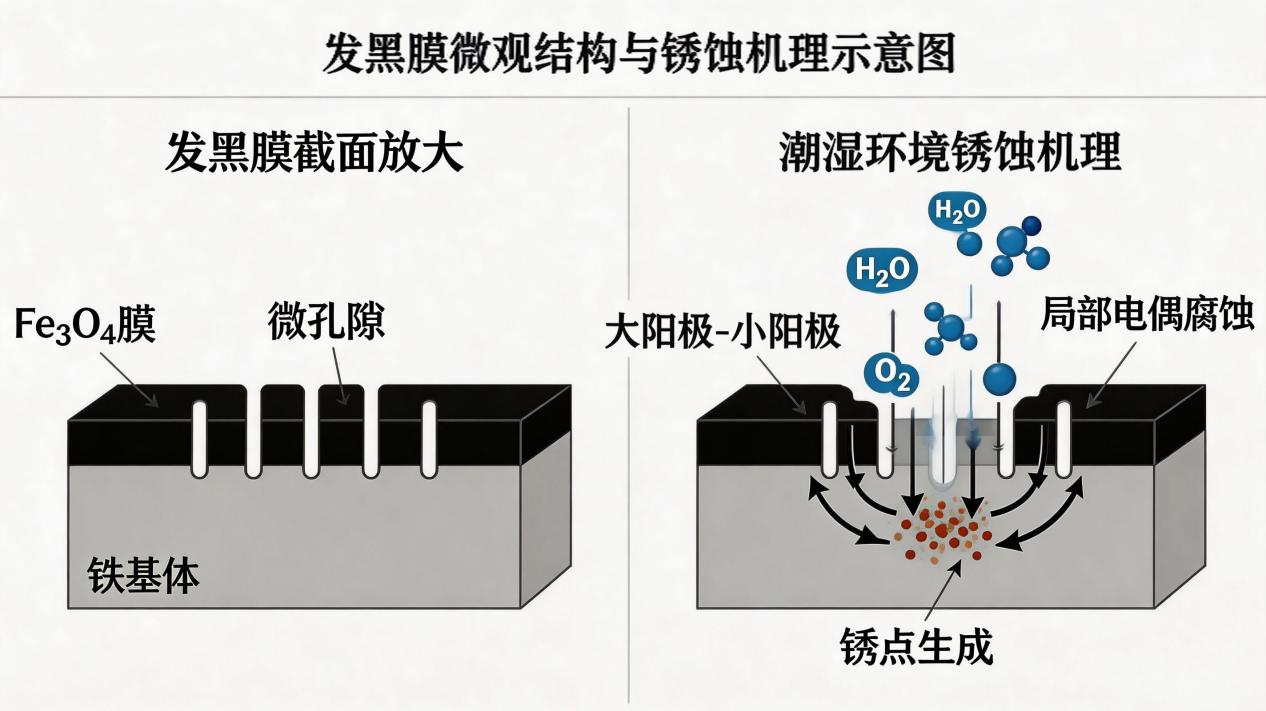

【图1：发黑膜微观结构与锈蚀机理示意图】

三. 涂油——发黑的“灵魂工序”
3.1 涂油为何是必须的
发黑处理的标准工艺序列通常为：化学除油→热水洗→冷水洗→酸洗→冷水洗→氧化（发黑）→冷水洗→热水洗→浸防锈油→滴干→检验。
可见，浸油是发黑生产线的最后一道工序，不是选配，而是标配。设计者如果在图纸上只写“发黑”，而没有对涂油的任何要求，供应商按常规执行浸油，但零件到客户手中后可能因清洗、周转而脱油，若不补涂，等于“裸黑”存放。

3.2 防锈油的三种作用

·物理隔绝：填充孔隙并覆盖表面，阻断水与氧的通道。

·缓蚀添加剂：优质防锈油含极性缓蚀剂，可化学吸附于金属表面，形成分子级保护层。

·排水置换：脱水型防锈油可将孔隙内的残留水膜置换为油膜，杜绝内锈。

3.3 防锈油类型选择
根据后续加工和储存周期，可选用不同类型的防锈油：

·短期防锈（1~3个月）：轻质脱水防锈油（黏度低，易挥发残留薄油膜），适合机加工中间工序。

·中期防锈（3~12个月）：溶剂稀释型硬膜防锈油或置换型防锈油，形成较干爽的油膜，适合发黑成品。

·长期封存（1年以上）：重质防锈脂或防锈蜡涂覆，需密封包装。
对于发黑件的一般室内防锈，推荐用溶剂稀释型置换防锈油，常温浸涂或喷涂，油膜薄，美观且易于后续擦拭。

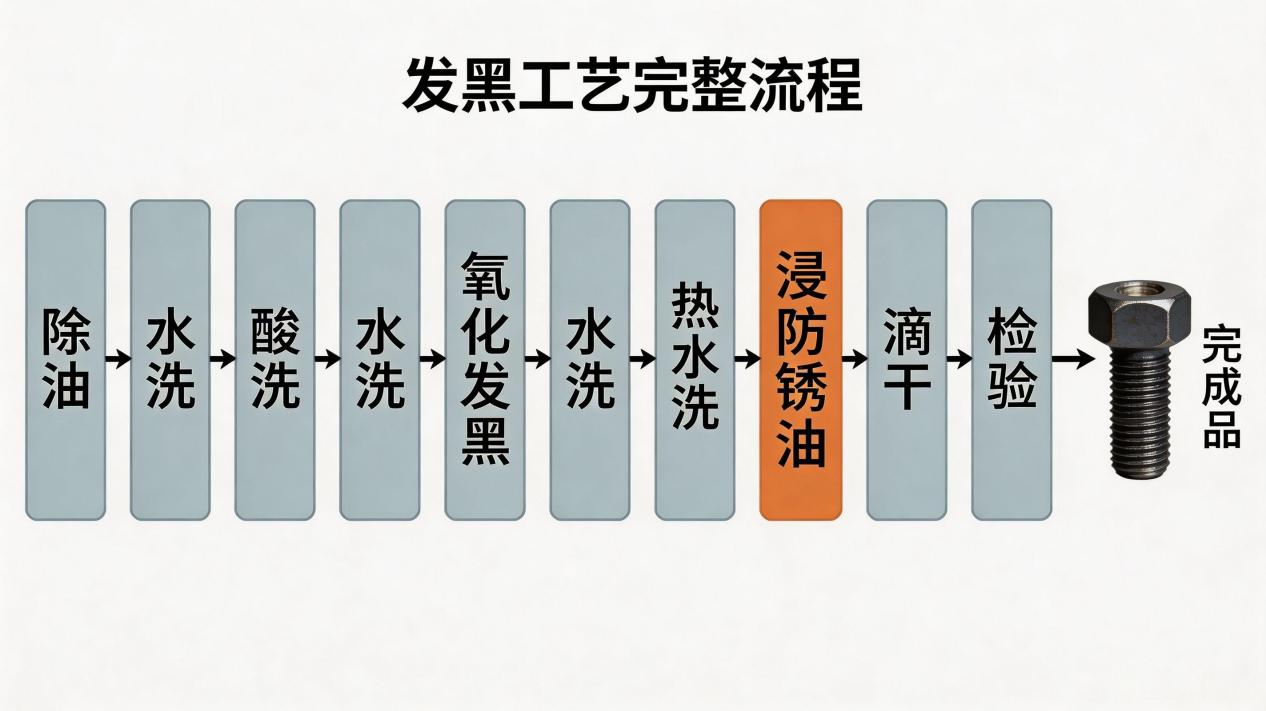

【图2：发黑工艺完整流程图，浸油为末道工序】

四. 图纸技术与现场管理——如何确保发黑件不生锈
4.1 图纸技术要求的正确写法
发黑件应在图纸或技术规范中明确涂油要求，而非只写“发黑”。规范标注示例：

·✅ “发黑处理，浸置换型防锈油，油膜干燥后无黏手感。”

·✅ “发黑（Fe₃O₄膜），涂防锈油，防锈期不低于6个月（室内）。”

·✅ “发黑处理，按GB/T 15519执行，浸SY-20防锈油。”

不推荐写法：

·❌ “发黑。” ——无涂油要求，易被省略。

·❌ “表面发黑处理。” ——同上。

4.2 入库与现场管理

·发黑件到货后，应目视检查表面是否有油膜存在（触摸有轻微油感，无水渍痕迹）。

·短期不装配的零件，存放于相对湿度＜60%的密闭柜中，柜内可放置干燥剂。

·经清洗（如超声波除油、溶剂擦拭）后的发黑件，必须重新浸涂防锈油，哪怕只存放一夜。

·操作人员取料时应佩戴干净手套，避免手汗中的盐分加速腐蚀。

4.3 南方高湿环境的特别提示
在华南、华东沿海地区，年均相对湿度常超过75%，零件表面极易结露。建议：

·发黑件储存区域增设除湿机或加热风机，保持微正压干燥空气流通。

·对重要发黑件，采用VCI防锈袋密封包装，内放干燥剂。

·缩短发黑到装配的流转周期，尽量在3天内完成，减少暴露时间。

【图3：发黑件涂油与未涂油湿热试验对比】
（示意图：左边为涂防锈油的发黑件，48h盐雾试验后表面完好；右边为未涂油发黑件，布满黄锈斑，注明试验条件：35℃，95%RH，48h。）

五. 发黑防锈的“替代方案”与工艺升级
若使用环境恶劣，或对防锈有更高要求，可考虑下列替代方案：

·发黑+封闭剂：以水溶性高分子封闭剂替代防锈油，膜层更干爽，防锈性优于普通油封，但成本略高。

·磷化+涂油：磷化膜比发黑膜厚且结晶多孔，吸油量更大，防锈能力显著提升，常用于汽车零部件。

·镀锌（电镀或达克罗）：锌层以牺牲阳极保护铁基体，适合室外或长期防锈，发黑无法比拟。

·QPQ处理：盐浴氮化+氧化+抛光，获得高硬度、高耐磨和良好防蚀性的复合层，价格较高，用于精密件。

六. 常见误区与问答

·误区：“发黑了就不用管防锈了，黑色就是保护层。”
发黑的黑色是Fe₃O₄的颜色，与防锈能力完全无关。不发油的发黑件如同赤裸的黑铁，锈得更快。

·误区：“涂了油零件脏兮兮，装配前还得洗，不如不涂。”
短期油膜极薄，不影响装配，也不需清洗。若确需清洗（如粘接前），应在装配前一刻才清洗，洗后立即使用，不可洗后存放。

·误区：“我用的防锈切削液，车削后直接发黑，自带防锈油。”
切削液防锈能力有限，不能替代专用的置换型防锈油。发黑过程中切削液膜早被清洗掉。

·问：什么环境可以用不涂油的发黑件？
几乎没有。即便在干燥的西北室内，裸发黑件也会缓慢锈蚀。非油即锈，没有第三条路。

七. 结语
发黑处理如同一张黑色的宣纸，本身纤薄吸水，唯有以油为墨，才能绘出长久防锈的画卷。在潮湿的南方车间，“发黑必涂油”不是一个选项，而是铁律。作为设计者和现场管理者，请在你的图纸和工艺文件中，把这组黄金搭档——“发黑+防锈油”——永远写在一起，让你的黑色零件不再在一夜之间褪去黑色的外衣，露出黄色的斑痕。
引用说明
本文部分技术参数和公式参考自《机械设计手册》
