调质（淬火+高温回火）与正火的区别

摘要
正火与调质是机械零件最常用的两种预备热处理工艺，它们都安排在粗加工之后、精加工之前，却对材料的切削加工性、组织均匀性和最终变形量产生截然不同的影响。本文从工艺路线、组织转变、力学性能和工程适用性四个维度厘清两者区别，重点解决一个工程现实问题：在图纸上该如何准确书写预备热处理的技术要求。以“粗菜预处理”的烹饪比喻贯穿全文，帮助初级工程师理解“正火去应力、调质改性能”的本质差异，并掌握规范的热处理标注方法。

一. 引言
在机械制造流程中，热处理就像一道隐形的“基因编辑”工序，看不见摸不着，却决定了零件最终的使用性能。许多设计者对“最终热处理”（如表面淬火、渗碳）耳熟能详，却在图纸上对“预备热处理”一笔带过，甚至只草草写一句“热处理HBW220~250”，既未指明工艺类型，也未区分正火与调质。殊不知，正火和调质的成本、加工性、变形倾向差异显著，写错一条技术要求，可能让车间反复试切、刀具猛耗，甚至导致精加工后变形超差。本文将从原理到标注，为你厘清这对“热处理兄弟”的边界与正确使用方式。

二. 基础概念：何为“预备热处理”？
预备热处理，是指在零件粗加工之后、精加工（或最终热处理）之前进行的热处理工序。其目的通常有三：

·改善切削加工性：调整硬度至最适合刀具切削的范围（一般HBW170~230）。

·消除内应力：释放铸造、锻造、焊接或粗加工产生的残余应力，减小后续变形。

·细化组织，为最终热处理做准备：获得均匀细小的组织，防止最终淬火时开裂或变形。

比喻：就像大厨处理食材——下锅前，有的菜要焯水（正火），去掉涩味和杂质；有的肉要提前腌制（调质），入味增嫩，改变本质。预处理对了，后面的烹饪（精加工）才得心应手。

三. 工艺与组织的本质区别
3.1 正火——加热后空冷的“组织刷新”
正火是将钢加热到Ac3或Accm以上30~50℃（亚共析钢约800~860℃），保温后取出在空气中自然冷却。

·组织变化：对中碳钢如45钢，正火得到细片状珠光体+铁素体，组织较锻轧态均匀细化，但珠光体仍为层片状。

·性能特征：硬度约HBW170~210，强度适中，但韧性一般，片状珠光体在切削时对刀具有微观冲击。

3.2 调质——淬火+高温回火的“性能重塑”
调质是淬火（加热到Ac3以上30~50℃，水或油冷）加高温回火（500~650℃加热，空冷或水冷）的双重工艺。

·组织变化：最终获得回火索氏体——铁素体基体上分布着细粒状碳化物的稳定组织。

·性能特征：硬度可调范围广（通常HBW200~350，预备热处理常控制在HBW220~280），在相同硬度下，调质的屈服强度和韧性远优于正火，切削加工性更好（粒状组织更利于断屑和减小刀具磨损）。

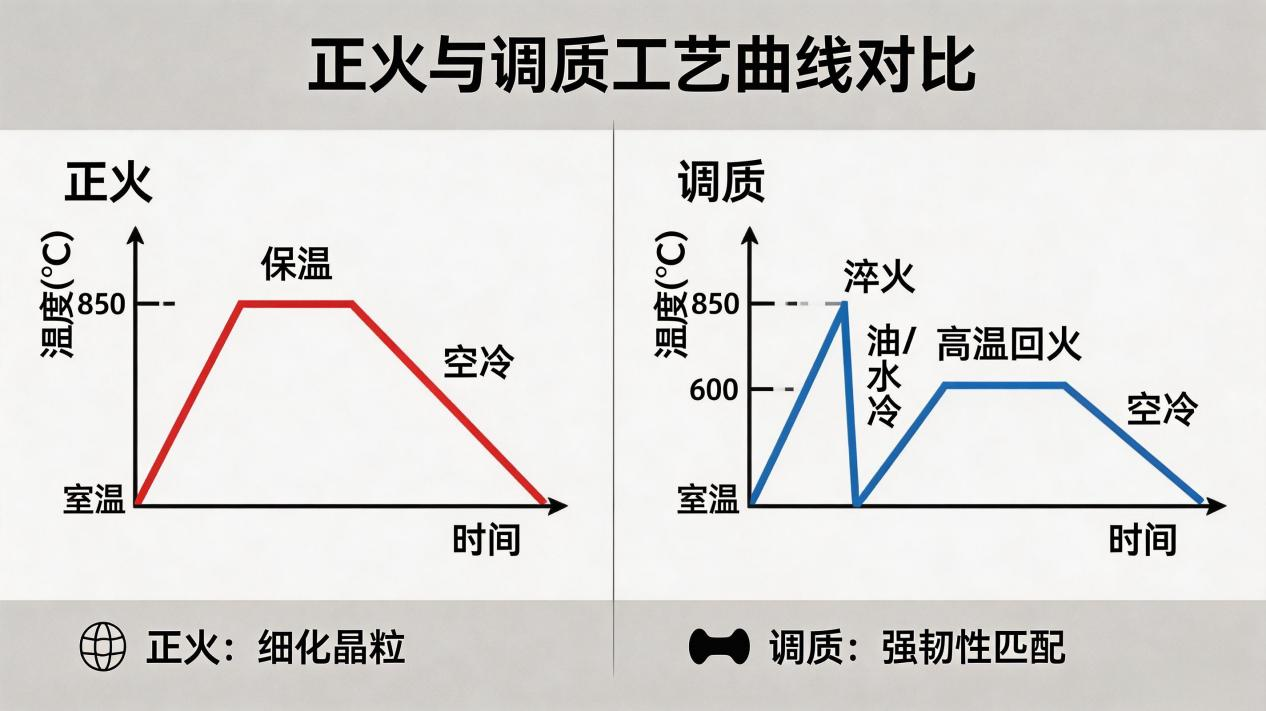

【图1：正火与调质工艺曲线对比图】

四．性能对决：硬度、强度与切削加工性
下表以45钢为例，对比正火态与调质态的典型性能：



比喻：正火如同把面条煮到七八分熟，外面软了但芯还硬，夹生；调质则是完全煮熟后再用文火收汁，内外均匀弹牙。

特别指出：对于需要精车的表面，调质态45钢在HBW250左右切削光洁度好、刀具耐用度高，是机械制造中公认的“黄金硬度”区间。而正火态因软硬不均，精车表面易出现“鳞刺”，且刀具后刀面磨损较快。

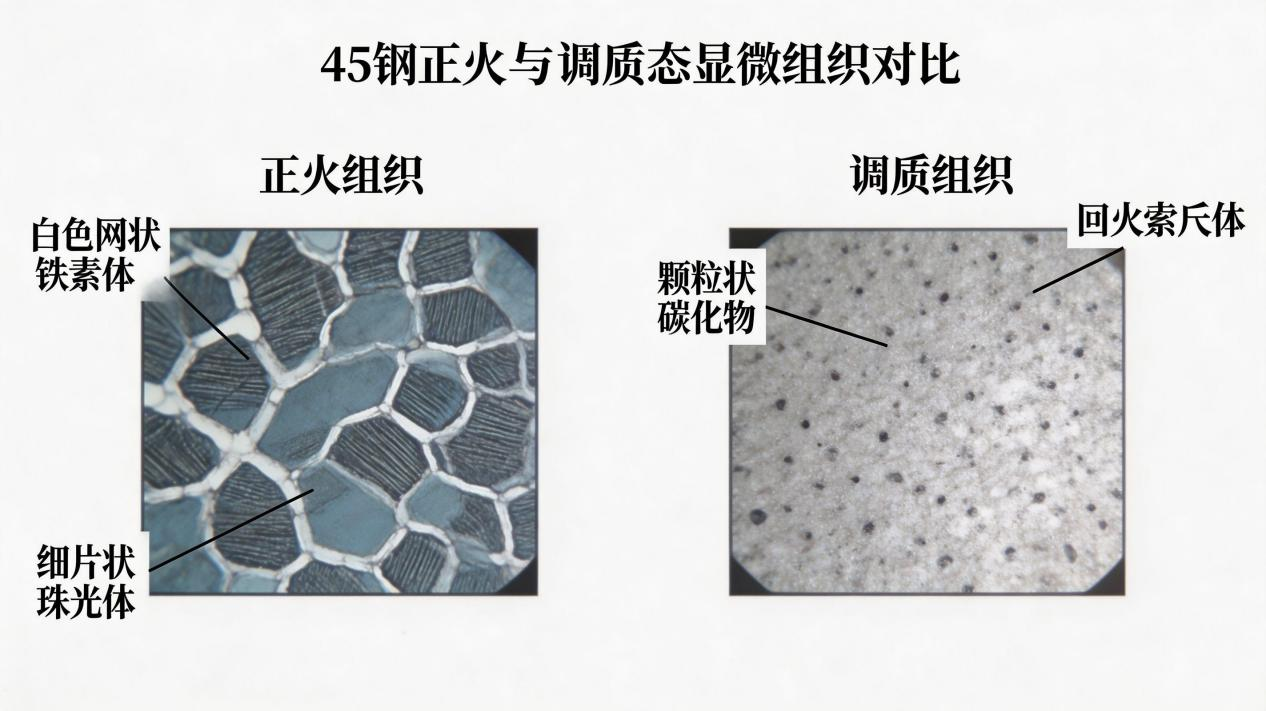

【图2：45钢正火与调质态显微组织对比】

五. 作为预备热处理：如何选择正火还是调质？
5.1 优先选用正火的场景

·低碳钢（如Q235、20钢）或低合金钢件，最终需渗碳淬火者，正火可消除锻造应力、细化晶粒。

·形状复杂、厚薄悬殊的大型铸锻件，正火可避免调质淬火的高变形开裂风险。

·仅作为消除应力、均匀化组织的工序，对最终力学性能要求不高的普通结构件。

5.2 优先选用调质的场景

·中碳钢（如45、40Cr）或中碳合金钢的轴类、齿轮、连杆等重要受力件，要求良好的综合力学性能。

·需要为表面淬火或氮化做好组织准备（调质后氮化变形更小，硬度梯度更优）。

·精加工余量小、需要尺寸稳定性和高疲劳强度的零件。
口诀：要受力、要耐磨、要稳定，预备热处理选调质；不承重、要省钱、不怕变形，正火足以。

六. 图纸技术要求该怎么写？——规范标注指南
这是本文的核心实操章节。在图纸的“技术要求”栏中，关于预备热处理应明确三点：工艺类型、硬度范围、检验标准。写法不规范是现场争议的根源。

6.1 正火的标注示例
正确写法：

·“正火处理，硬度≤HBW 217。”

·“正火，HBW 170~210。”

·“预备热处理：正火，硬度HBW 190~230。”

注意：不必写加热温度，那是工艺人员的事。若零件局部有特殊要求，应指明。

6.2 调质的标注示例
正确写法：

·“调质处理，硬度HBW 240~280。”

·“调质，HBW 260~300。”

·“预备热处理：调质，硬度HBW 220~260，检验按GB/T 231.1。”

关键细节：

·调质的硬度范围宜控制在40个HBW单位以内（如240~280），范围太宽工艺难度增大，太窄成本高。

·对于大型件或复杂件，可加注“调质后探伤”或“调质后校直”。

6.3 易犯错误与不规范写法

❌ 只写“热处理”或“调质”，不写硬度：车间无法执行，到底调质到什么硬度？

❌ 写“淬火+回火，HRC28~32”：这其实也是调质，但应统一用“调质”称谓，且HBW更适用于预备热处理范围（HRC28≈HBW 270），但中低碳钢调质硬度通常以HBW标注。建议写“调质，HRC 26~32”亦勉强可接受，但需确认硬度标尺。

❌ 写“调质HBW 180~200”：此硬度范围通常正火即可达到，要求调质反而增加成本，无意义。

❌ 只写“正火”不写硬度：正火也需给出硬度或硬度上限，否则可能造成过热或过软。

6.4 特殊情形：预备热处理+表面淬火
例如45钢齿轮要求齿面耐磨，其技术要求应分项注明：
“预备热处理：调质，硬度HBW 240~280；齿部表面淬火，硬度HRC 48~52，有效硬化层深0.8~1.2mm。”
或简化为：“调质HBW 240~280，齿部高频淬火HRC 50~55。”

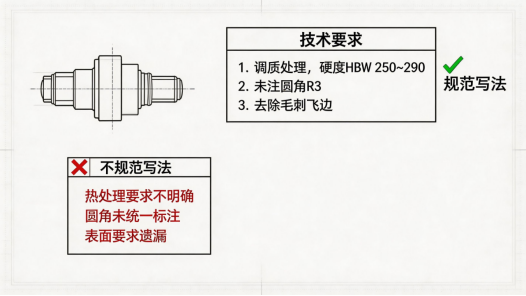

【图3：图纸技术要求栏标注示例】

七. 工艺顺序中的位置——别把“预备”和“最终”搞混
预备热处理必须安排在粗加工之后、精加工之前。原因是：

·锻坯、轧材粗加工去除表皮后，可避免表面缺陷影响热处理质量。

·粗加工产生的残余应力在热处理中与热应力叠加，若精加工后再做调质，变形量足以让零件报废。

典型工艺路线：
下料→锻造→正火（或退火）→粗加工→调质（预备热处理）→半精加工→最终热处理（如表面淬火、氮化）→精磨/精整。

如果零件无需最终热处理，则调质本身也可视为最终热处理，此时硬度应适当提高。但本文侧重其作为“预备”角色。

八. 常见误区与警示

误区一：“调质就是淬火，图纸上写淬火就行。”
淬火只是调质的一半工序，缺少高温回火会导致组织淬硬脆化，无法切削。必须注明“调质”。

误区二：“硬度相同，正火和调质性能差不多。”
在相同硬度下，调质的屈服强度和冲击韧性是正火的1.5~2倍，疲劳强度更高，切削加工性更好。不可以互换。

误区三：“预备热处理随便写个硬度，车间会自己选正火或调质。”
工艺方式不同，变形倾向、刀具选择和工时均有巨大差异，设计者必须明确指定。若写“热处理HBW220~250”，车间可能用正火达到，但韧性不足，造成使用中早期断裂。

误区四：“所有中碳钢轴都要调质。”
若轴仅受低应力静载，正火即可。过度使用调质是成本浪费。

九. 结语
正火与调质，一个如用清水漂洗，去除杂质、理顺肌理；一个如用老汤慢炖，赋予芯部坚韧与细密。作为预备热处理，它们的关键使命是“让刀具削得舒服，让精加工不走形”。设计者在图纸上写下那短短一行热处理要求时，不妨再多问自己一句：“我要的，到底是正火的匀，还是调质的韧？”把工艺类型和硬度范围写清楚，就是对后面所有加工工序最负责任的开端。
