45钢与Q235钢的互换边界

摘要
45钢与Q235钢是机械设计中最常见的两种碳钢，它们价格相近、外观相似，但在受力性能上却有着本质区别。许多初级工程师在选材时习惯“统一标45”，造成不必要的成本浪费；也有人为省钱将本该用45钢的受力件改为Q235，埋下失效隐患。本文从强度、刚度、热处理特性、应力集中敏感性等维度，系统阐述两种材料的本质差异，并给出清晰的使用边界：不受力或仅受静压的构件可安心用Q235，但凡存在轴肩并承受弯曲、交变载荷，则必须选45钢。以“砖墙与钢筋混凝土梁”的比喻，帮助读者建立起“因用而选”的工程材料直觉。

一. 引言
在机械设计领域，材料选择往往由两句话决定：一句是“45钢是万金油”，另一句是“Q235便宜好焊”。这两句话都有道理，但如果不加区分地互换使用，就可能从“降本增效”变成“降本增灾”。尤其当零件上存在轴肩这类几何突变，又承受弯曲或旋转弯矩时，材料的选择就不再是简单的强度对比，而是关乎应力集中、疲劳极限和热处理能力等多维度的综合判断。本文旨在为初级工程师提供一个明确、实用且易于记忆的选材边界：无应力集中、不受弯矩，用Q235；有轴肩、受弯曲，必须上45钢。

二. 两种钢材的“身份档案”
2.1 Q235——平民基石
Q235是普通碳素结构钢，“Q”代表屈服强度，“235”表示屈服强度下限为235 MPa。它塑性好、焊接性优良、价格低廉，常用于建筑结构、一般容器、焊接机架、不重要的支架等。但它的致命弱点是无法通过热处理进行有意义的强化（仅能正火改善组织），且对缺口和应力集中非常敏感，疲劳强度低。

比喻：Q235像一块质地均匀的黏土砖，抗压尚可，但要它挑大梁、抗反复弯折，很快就会断裂。

2.2 45钢——韧性脊梁
45钢是优质碳素结构钢，含碳量约0.45%，属于中碳钢。它强度显著高于Q235（调质后屈服强度可达450 MPa以上），最大优势是可以进行调质、表面淬火、渗碳等多种热处理，获得极佳的综合力学性能——既有高强度，又有一定韧性。适合制造轴类、齿轮、连杆、重要的螺栓等承受交变弯矩和冲击的零件。

比喻：45钢像加了钢筋的混凝土梁，经过“热处理养生”后，既能承重，又抗反复弯折。

【图1：Q235与45钢的显微组织与典型应用对比】

三．核心性能差异：不止是“数字”的悬殊
下表列出两种材料在常规供货状态下的关键性能对比（以正火态为主，括号内为调质态）：



从表中可见，即便在正火状态下，45钢的屈服和抗拉强度也比Q235高出50%以上。经调质处理后，差距更是达到2倍以上。更为关键的是，疲劳强度——这个对承受交变弯曲的轴类零件至关重要的参数——45钢调质后是Q235的2~2.5倍。

四. “轴肩受弯”的工程密码
4.1 轴肩的本质——应力集中的放大器
轴肩是轴类零件为了轴向定位或安装轴承而设计的直径突变处。这个几何台阶看似简单，却是一个天然的“应力集中源”。理论应力集中系数 KtKt​ 在轴肩过渡圆角半径较小时可达2~3甚至更高。这意味着，即便总体弯矩不变，轴肩根部受到的峰值应力可能是名义弯曲应力的两到三倍。

4.2 为何应力集中成为选材的分水岭
对于没有应力集中的光滑受弯件，峰值应力约等于名义应力，此时只要名义应力不超过材料许用应力，Q235尚可应付。但一旦存在轴肩，峰值应力飙升，就要求材料不仅要有足够的屈服强度，更要有良好的缺口敏感性（即对应力集中不敏感）和疲劳韧性。

Q235属于低碳软钢，对缺口极为敏感：其疲劳缺口敏感度系数 qq 通常在0.7~0.9，意味着应力集中几乎“全额兑现”为疲劳强度的下降。而45钢经调质处理后，由于组织均匀细小，缺口敏感性明显降低，且在表面淬火后可在轴肩处形成压应力层，进一步抵消应力集中的不利影响。

比喻：想象同一张白纸（Q235）和一张牛皮纸（45钢调质），在边缘各剪一个小缺口，轻轻一撕，白纸从缺口处瞬间裂穿，而牛皮纸因为纤维坚韧，撕裂困难得多。轴肩就是那个“小缺口”。

五. 互换边界的工程界定
5.1 安全使用Q235的条件
以下场景可使用Q235，而无须升级到45钢：

·构件主要承受静态压缩或极低拉应力，如设备垫块、小支架、门板合页座等。

·无几何突变（无轴肩、无键槽、无横孔），外形光滑。

·非运动件，不承受交变载荷，或循环次数远低于疲劳极限。

·需要大量焊接的结构件（如机架），Q235的焊接性远优于45钢，且焊后无裂纹风险。

口诀：不受力，随便用；只受压，放心用；焊接多，正好用。

5.2 必须使用45钢的红线
以下情形禁止使用Q235，必须选45钢或更高性能材料：

·存在轴肩且承受弯曲力矩，例如转轴、心轴、传动轴。

·存在键槽、孔槽、环槽等其他应力集中源，且受交变或脉冲载荷。

·需要进行热处理来获得特定硬度或耐磨性的表面（如轴颈、凸轮面）。

·承受中等以上冲击载荷，要求一定韧性储备。

口诀：有台阶，受弯矩，必上45；要调质，要耐磨，Q235速退。

六. 典型案例分析
案例一：输送机托辊轴
托辊轴安装在轴承中，轴肩定位轴承内圈，承受皮带及物料的重力弯矩。曾有设计为降成本将材质由45钢改为Q235，运行三个月后轴肩根部出现疲劳裂纹并断裂。分析原因：Q235疲劳强度不足，且轴肩处无热处理强化，应力集中导致裂纹萌生。最终恢复45钢并调质处理，问题解决。

案例二：气缸连接支架
某气缸端部支架，主要承受气缸推拉力，形状为平板带孔，无突变截面，原设计用45钢，成本高且加工难度大。经校核，支架仅受均布拉压，无弯矩、无应力集中，改用Q235后成本降低约30%，使用多年未出现问题。这是典型的过度选材浪费。

案例三：手轮轴
调整用手轮，人力操作，非频繁使用，轴上仅有一处轴肩定位手轮。因载荷极小且为静载，原选Q235，使用正常。后因美观要求改为带滚花镀铬的45钢轴，成本上升但无性能收益。此案例中Q235完全胜任。

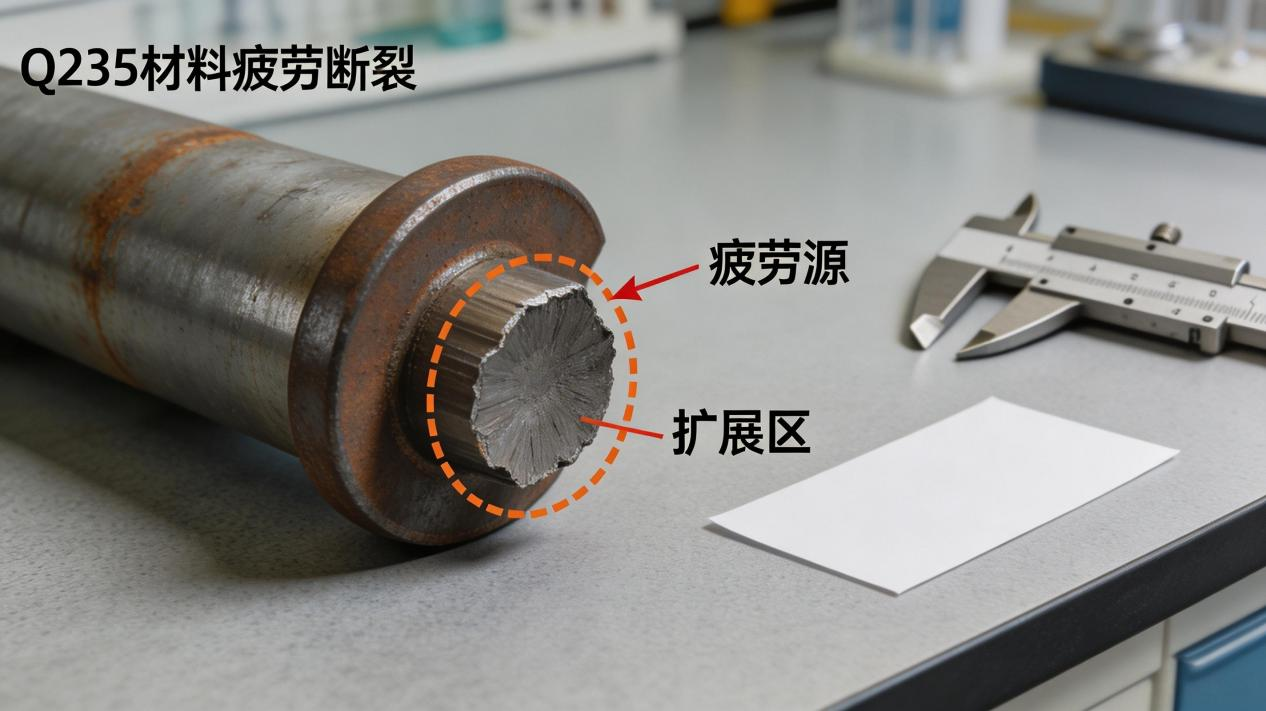

【图2：输送机托辊轴断裂失效实物示意】

七. 热处理加持：45钢的“王牌”
45钢区别于Q235的最大功能就是可热处理。设计者应充分利用这一优势：

·调质（淬火+高温回火）：获得综合力学性能，推荐用于大多数传动轴和重要受弯件，硬度范围220~280 HBW。

·表面淬火（高频或火焰）：轴颈、凸轮表面获得高硬度和耐磨性，心部仍保持韧性，有效提高轴肩处的疲劳强度。

·正火：对较小应力件，正火态45钢也比Q235安全，且加工性改善。

Q235不具备这些“加分项”，它始终只有一副骨架，无法通过工艺提升。

八. 常见误区与问答

·误区：“Q235直径粗一点就可以代替45钢。”
增大直径可以降低名义弯曲应力，但无法降低应力集中系数。轴肩根部的峰值应力仍与名义应力成正比，且材料疲劳极限不随直径增大，仍然存在断裂风险。

·误区：“图纸上标45钢，车间用Q235代，反正看不出来。”
这是严重违规。两者外观难以区分，但强度、寿命差异巨大。一旦发生事故，追溯责任非常严重。必须通过火花鉴别、光谱或硬度测试把关。

·问：那Q235和45钢价格差多少？
以圆钢为例，45钢比Q235约贵10%~20%。但考虑到热处理成本、加工成本，以及失效风险，盲目用Q235省下的钱远远不够弥补一次事故损失。合理降本是在无应力集中、不受弯矩的零件上使用Q235。

九. 结语
材料无高低之分，只有用对场合之别。Q235是结构焊接的“平民英雄”，45钢是传动受力的“韧性卫士”。记住一个简单的工程边界：凡有轴肩、凡受弯矩，绝不给Q235留门；无应力集中、静压轻载，大胆用Q235降本。 将这条原则刻入设计习惯，你便掌握了机械选材中最具性价比的判断力。

引用说明
本文部分技术参数和公式参考自《机械设计手册》
