机械设计常用公式汇总

摘要
公式是机械设计的“语言”，是连接物理概念与工程图纸的桥梁。本文面向初级机械工程师，将日常设计中高频使用的公式按“材料强度—传动计算—运动动力—连接紧固—轴承寿命”五大模块进行分类整理，给出标准表达式、参数含义及适用边界。配合“工具箱”的比喻与场景化说明，帮助读者建立“算得对、用得活”的工程计算能力。

一. 引言
如果把机械设计比作盖房子，公式就是盖房用的各种量尺和计算器——没有它们，所有的选型、校核都是空中楼阁。但公式不是越多越好，关键是要理解每个公式背后的“故事”：它从哪儿来，用在什么场合，对哪些变量最敏感。本文从《机械设计手册》等权威资料中筛选出一批“上桌率”最高的公式，用简洁的方式呈现，方便随时查阅与温习。

二. 材料力学基础公式——先看零件“扛不扛得住”

2.1 拉压正应力



·σ：正应力（MPa）
·F：轴向力（N）

         ·A：截面面积（mm²）

这是最基础的“单位面积受力”，好比同样重量下，细跟高跟鞋踩地面的压强远大于平底鞋。一切强度校核由此延伸。

2.2 弯曲正应力（简支梁对称弯曲）



·M：弯矩（N·mm）

·y：截面中性轴到受拉/压边缘的距离（mm）

·I：截面惯性矩（mm⁴）

针对长条形受力件（如轴、横梁），常计算最大弯矩处的应力，校核是否超过材料许用应力。

2.3 扭转切应力（实心圆轴）









·T：扭矩（N·mm）

·r：轴半径（mm）

·J：截面极惯性矩（mm⁴）

用于传动轴、联轴器轴段的扭转强度校核。
比喻：扭转切应力就像拧毛巾，越靠近中心水越少，边缘受力越大。

2.4 刚度（变形）公式速览

·拉伸/压缩变形：（EE为弹性模量）

·悬臂梁端部挠度：（集中力自由端）

·圆轴扭转角：（G为切变模量）

三. 传动系统常用公式——算“力”和“速”的关系

3.1 功率—转矩—转速









·P：功率（kW）

         ·T：转矩（N·m）

         ·n：转速（rpm）

这是电机选型、传动设计的“黄金公式”。9550是单位换算系数（来自2π/60×1000）。
记忆口诀：9550分上下，功率等于转矩乘转速除9550。

3.2 皮带传动速比







d1​,d2​为带轮节圆直径。可用于快速确定从动轮尺寸。

3.3 齿轮传动中心距估算（直齿圆柱齿轮）









·m：模数（mm）

·z1​,z2​：齿数

3.4 丝杠（滑动/滚珠）驱动力与转矩

·轴向力 FF 与丝杠转矩关系：







Ph​：导程（mm），η：效率。此公式在电机选型时频繁使用。

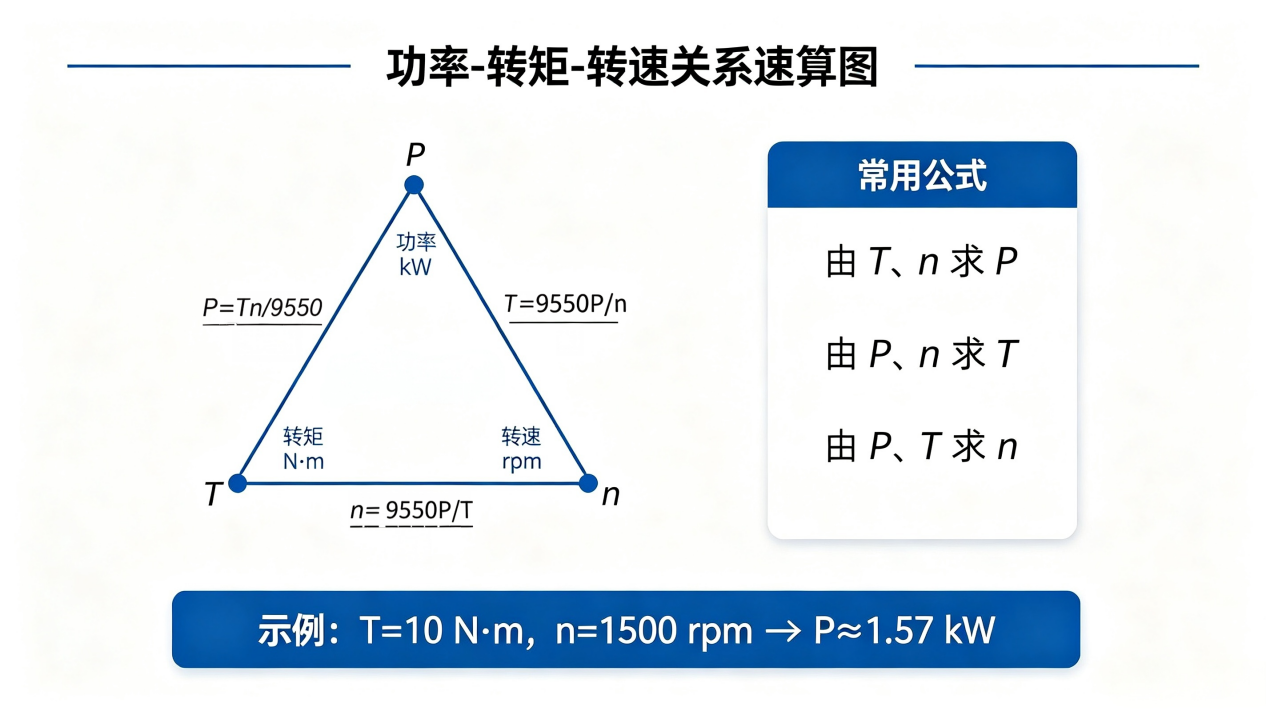

【图1：功率-转矩-转速关系速算图】

四. 运动与动力计算——动态性能要心中有数

4.1 直线运动惯量折算到旋转轴
移动部件（如工作台）质量 mm（kg）通过丝杠折算到电机轴的惯量：



单位：kg·m²。此值需与丝杠本身惯量、联轴器惯量累加，用于惯量匹配校核。

4.2 旋转体的转动惯量

·实心圆柱绕轴线：

·空心圆柱：

·长方体绕中心轴：

4.3 加速转矩



α：角加速度（rad/s²），t：加速时间（s）。这是伺服电机选型时必须计算的动态转矩。

比喻：转动惯量就像超市购物车的“惯性”——空车推起来很轻松，装满货后再想从静止快速跑起来就需要更大的力。

五. 螺纹连接与紧固件公式——拧多紧有讲究

5.1 螺栓预紧力与拧紧扭矩



·Tf：拧紧扭矩（N·m）

·K：扭矩系数（一般0.15~0.25，润滑良好取小值）

·F′：预紧力（N）

·d：螺纹公称直径（m）

这是指导使用扭力扳手的核心公式。预紧力一般取材料屈服极限的50%~70%。

5.2 受拉螺栓强度校核
考虑预紧力和工作载荷后的当量应力：









式中1.3为考虑扭转剪应力的修正系数，d1d1​为螺纹小径。

5.3 键的挤压强度











·k：键与轮毂的接触高度

·l：键的工作长度

六. 轴承寿命公式——能转多久算得清

6.1 滚动轴承基本额定寿命











·L10​：可靠度90%时的寿命（百万转）

         ·C：基本额定动载荷（N）

·P：当量动载荷（N）

·ε：球轴承取3，滚子轴承取10/3

换算为工作小时：







6.2 当量动载荷计算（向心轴承）





X,Y系数根据轴承类型和 Fa/Fr比值查表确定。
比喻：轴承的“寿命”就像电灯泡——载荷越大（功率越高），灯丝越容易烧断，寿命急剧缩短。

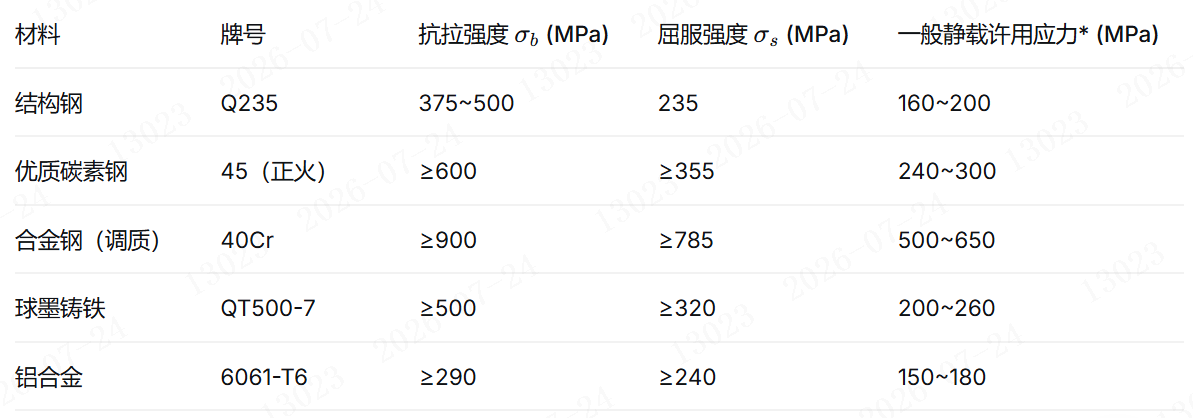

七. 常用材料许用应力速查参考值



注：许用应力一般由 σs​ 除以安全系数（1.5~3）得出，具体视载荷性质和使用环境而定。

八. 公式使用三原则

·单位统一原则：代入公式前，务必将所有参数转换为同一单位制。最常见的错误是毫米和米混用，导致结果相差三个数量级。

·边界适用原则：每个公式都有前提假设（如材料服从胡克定律、小变形、理想匀质等）。超出适用范围，公式失效。

·交叉验证原则：重要的计算结果，要用另一方法粗估或实测对比。比如强度计算后可再用有限元简单校验趋势。
比喻：公式像菜谱——严格按配方和步骤做，菜才能稳定好吃；换料改步骤，必须先看是否兼容。

九. 结语
这组公式是机械设计的“常备工具”，不必死记硬背，但需反复使用形成条件反射。建议打印张贴在工作桌旁，设计时“左看计算公式，右查设计手册”，让计算成为设计流程中自然的一环。每精确计算一次，就是为设备的可靠性与成本优化添一块砖。

引用说明
本文所列公式及部分参考数据均源自经典机械设计教材及《机械设计手册》
