机架组装规范

摘要
机架作为整机设备的“骨骼”，其装配质量直接决定设备的刚度、精度与使用寿命。本文面向初级机械工程师，从准备工作、装配流程、精度控制到最终检验，系统梳理机架组装的规范操作。通过“搭积木”的比喻，将装配要点拆解为可执行的步骤，并配有示意说明，帮助读者建立正确的装配思维。

一. 引言
如果把一台设备比作人体，那么机架就是支撑一切的骨骼。骨骼不正，则肌肉（传动系统）和脏器（电控、气动）都难以协调工作。实际装配中，许多振动、异响、精度超差的问题，根源都在于机架组装时未遵循规范。

本文结合《机械设计手册》等相关资料，归纳出一套通用性较强的机架组装流程及技术要点，供现场作业参考。

二. 组装前的准备
充分的准备是顺利装配的前提。必须完成“三清一确认”：

2.1 零部件清点与清洁
所有型材、板材、连接件、紧固件到货后，对照BOM表逐项核对规格和数量。用清洗剂清除零件表面的防锈油、铁屑和灰尘。这一点常被忽视——组装面若残留微小颗粒，拧紧时就会形成“三明治”异物层，导致结合面微观不平，影响整机刚性。

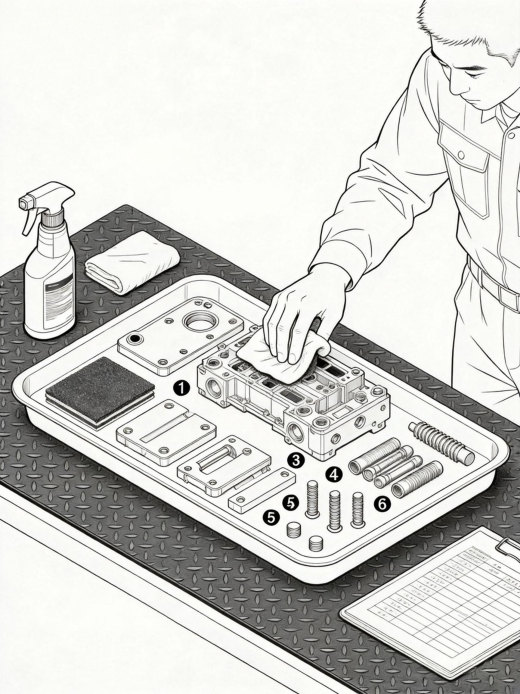

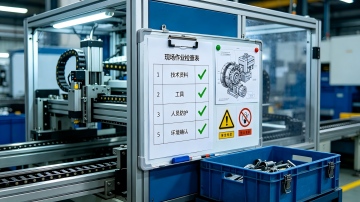

【图1：零部件清点与清洁作业示意图】

2.2 工具与检具准备
根据紧固件规格，备好扭力扳手、内六角扳手套装、水平仪、直角尺、卷尺、塞尺。扭力扳手需校验在有效期内。建议采用“工具地摊化”管理——在托盘上将工具按使用顺序排列，既能防止丢失，又能提升操作节奏。

2.3 装配图纸分析
装配前，组长应带领组员花10分钟“读图预演”：识别基准面、关键控制尺寸、易错对称件。对于机架，重点标出与地脚连接的面、主轴安装面、导轨安装面的位置，做到“心中有骨架”。

三. 机架组装的三大基准原则
任何机架的装配，都应遵循三大基准，如同盖房子先打地基、再立柱、再架梁：

·基准统一原则：以设计指定的加工基准面作为装配基准，例如机架底板的下加工面。不可随意更换。

·先下后上、先内后外：从底部框架开始，逐步向上搭建；同一层内先固定内部横撑，再包覆外部护板。

·柔性预紧—刚性锁死：所有螺栓先预紧至最终扭矩的30%~50%，待整体调平、对中完成后再分步对称锁死。相当于“先把骨架用带子绑住，摆正姿势，再拧紧关节”。

四. 典型装配流程
以最常见的内撑外覆型钢架机架为例，装配分为五个步骤。

4.1 底座框架拼装
将底面两根长纵梁与多根短横梁用角码或T型螺栓连接成“目”字形框架。注意：此时仅用手指带紧螺栓，使梁之间仍可微动。

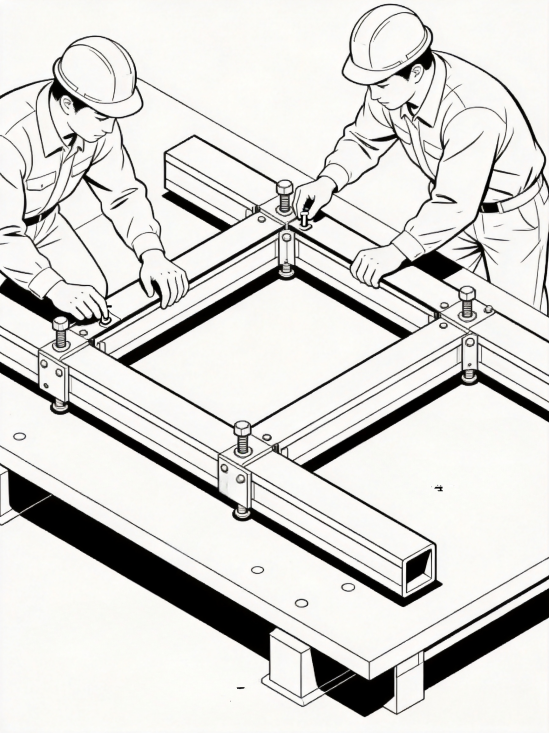

【图2：底座框架拼装及预紧示意】

4.2 立柱安装
将四根立柱垂直插入底框四角的连接板，用直角尺从两个方向测量垂直度。一个常用的技巧是“双人扶正法”：一人扶住立柱，另一人轻敲调整，至直角尺根部透光均匀后打紧定位销。此时仍只预紧连接螺栓。

4.3 顶部框架合拢
安放顶部横梁与纵梁，形成长方体主骨架。此步骤的关键是测量对角线。用卷尺检查顶面和底面的对角线长度差，应控制在0.5mm/m以内。差值超标，说明骨架呈平行四边形，后续应力集中难以消除。

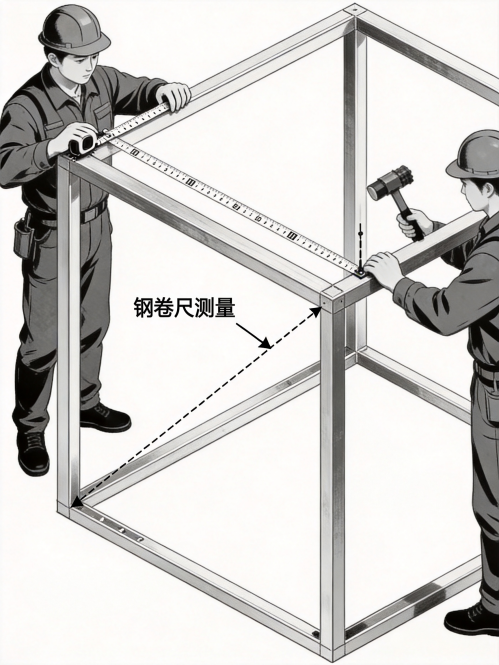

【图3：机架对角线测量与校正】

4.4 中间横撑与加强筋安装
根据图纸，装入中间的横撑、斜撑。斜撑的安装方向要注意：受拉力的一侧必须让撑杆指向力的方向，形成“人”字撑而非“入”字撑。可以想象成：一根筷子斜着顶住要倒的墙，顶尖应朝上顶住墙的上部，而不是尖朝下。

4.5 整体调平与终拧
将机架放于安装地面，用垫铁和水平仪调节底座水平度。采用“对角交叉锁紧法”分2~3次逐步将螺栓拧至设计扭矩。顺序如图所示，避免单边先死锁导致框架扭曲。

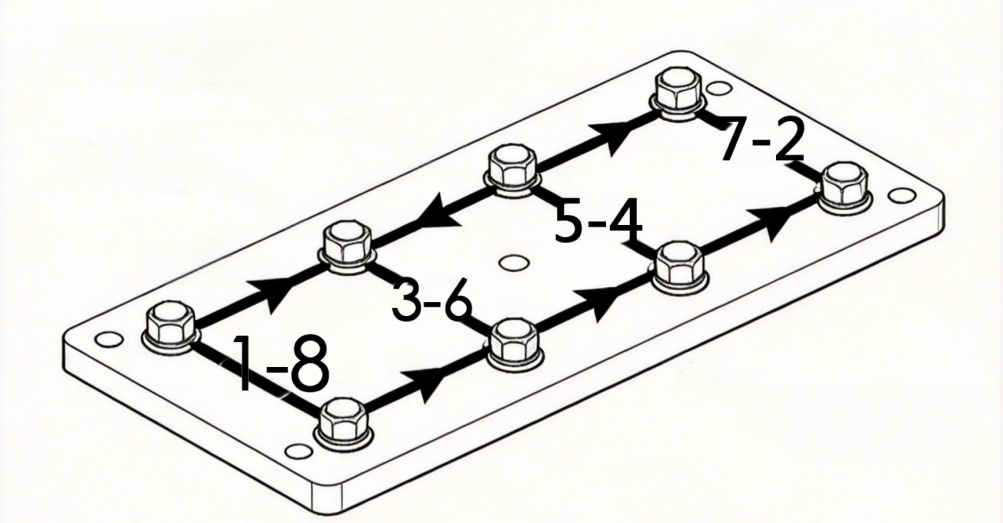

【图4：对角交叉锁紧顺序示意图】

五. 典型连接节点的规范做法

5.1 螺栓连接

·螺纹露出螺母的长度应为2~3牙，过长容易钩挂，过短强度不足。

·必须使用平垫圈+弹簧垫圈或防松螺母，重要部位涂抹螺纹胶。

·比喻：螺栓像握手，垫圈是手掌缓冲垫，拧紧力就是握手的力度——太轻会松开，太重则可能骨折（断螺栓）。

5.2 角码与T型槽连接

·铝型材机架大量使用T型螺栓和角码。装入T型螺母前，需用风枪吹净型材槽内的铝屑，否则螺栓拧到一半会卡死，给人一种“假性锁紧”的错觉。

·角码两侧螺栓交替拧紧，避免角码翘起。

5.3 焊接机架的补充规范
若机架为焊接结构，组装前应先点焊定位。长焊缝要采用分段退焊法，减少热变形。焊后需进行震动时效或自然时效，再加工安装面。这里特别强调：焊接机架绝不能焊完立刻上机床精加工，否则内应力释放会导致几天后精度漂移。就像长跑后不能立即坐下，需要“放松舒展”一段时间。

六. 精度检验标准
装配完成后，需对以下项目进行专检并记录：

（表1：机架装配精度检验标准）

若在户外或温差大的车间，检验宜在早晨进行，避免阳光直射导致单侧膨胀，影响测量准确性。

七. 常见装配缺陷及预防

·假性锁紧：螺栓已拧不动，但连接面仍有间隙。原因多为螺纹内有异物或错牙。预防：手动旋入至贴合再用工具。

·框架翘角：四脚不等高，像跷跷板。预防：终拧前必须调平，并在地脚螺栓处加调节垫片。

·应力装配：孔错位时强行敲入螺栓。这会在使用初期即萌生裂纹。预防：孔位不对绝不能强敲，应回修扩孔或更换零件。

八.结语
机架组装看似仅为“锁螺丝”的重复劳动，实则是一门需要空间想象与手感经验结合的技术。牢记“基准、预紧、测量、交叉锁紧”四个关键词，把冷冰冰的钢材当作有生命的骨架来“扶正”“舒筋活络”，你装出的机架就会沉稳、牢靠，为整机性能打下坚实基础。

引用说明
本文部分技术原则和数据参考自《机械设计手册》
