机架地脚调平：使用减震垫铁还是固定垫铁，根据机床转速决定

摘要
机架和机床的安装水平度是精度的基础，而垫铁则是连接设备与地基的最后一道“关节”。面对市场上琳琅满目的减震垫铁与固定垫铁，许多工程师凭直觉选择——精密设备全上减震垫铁，粗重设备都用固定垫铁。但一个常被忽略的关键变量是设备本身的运转速度：高速旋转机械的不平衡力频率若与减震垫铁系统的固有频率接近，反而会引发剧烈的共振放大，使减震器成为“增振器”。本文从隔振原理出发，揭示转速与垫铁选型之间的定量联系，并通过“汽车悬挂”与“硬板凳”的对比比喻，给出清晰的选择边界：高速精密设备优先用减震垫铁，低速刚性设备宜用固定垫铁，而中速段则需要避开共振区。最后提供一套可操作的选型流程与调平规范，帮助现场工程师做出理性的地脚决策。

一. 引言
车间里的一台高精度外圆磨床，装配时使用了高级减震垫铁，本以为能隔离地基传来的振动，让磨削精度更上一层楼。不料开机后，砂轮架在某一转速段突然剧烈抖动，磨削表面出现肉眼可见的振纹，调试工程师反复调整垫铁高度，无效。最终振动分析师测量发现：主轴的工作转速正好落在减震垫铁系统的共振频率区间——减震垫铁非但没有减震，反而将微小的不平衡力放大了好几倍。
这个真实案例揭示了一个关键原理：减震垫铁不是万能的“隔振神器”，它的隔振效果与设备的激振频率（主要由转速决定）紧密相关。选错了，就是花钱买罪受。 本文将为初级工程师建立一套基于转速的垫铁选型逻辑，并掌握安全调平的操作方法。

二. 垫铁的两大家族：固定垫铁与减震垫铁
2.1 固定垫铁
固定垫铁通常由铸铁或钢制成，结构刚性极强，内部无任何弹性元件。常见的有楔形垫铁、阶梯垫铁、调整螺钉式垫铁等。安装时，设备直接刚性坐落在垫铁上，调整完高度后由地脚螺栓锁紧，垫铁与设备、地基之间再用无收缩灌浆料填实。

·特点：系统刚度极高，几乎无弹性变形，安装后设备与地基“硬连接”。

·优势：几何稳定性好，长期不易移位，适合承受重载和冲击。

·劣势：地基传来的环境振动几乎无衰减地传递至设备；设备自身运转产生的振动也直接传入地基，可能引发结构噪声。

·比喻：固定垫铁如同让你直接坐在硬木板凳上——稳定扎实，能扛重压，但路面任何小石子（地基振动）都会原封不动地传递到你的身体；你自身的晃动（设备振动）也直接敲击地面，毫不缓冲。

2.2 减震垫铁
减震垫铁在金属壳体内嵌入了弹性体（橡胶或金属弹簧），利用弹性元件隔离振动。常见的有橡胶减震垫铁、碟形弹簧减震垫铁和空气弹簧减震垫铁。安装时设备放在弹性支承上，通过调整高度螺栓调平，通常不再进行二次灌浆。

·特点：系统具有一定柔度和阻尼，能衰减振动传递。

·优势：有效隔离环境振动对设备的影响，同时减少设备振动向地基的传播。

·劣势：刚性较低，可能影响设备自身的动态刚度；在特定频率下可能发生共振放大。

比喻：减震垫铁如同汽车上的悬挂系统——弹簧和减震器吸收路面颠簸，车身平稳。但如果路面颠簸的频率恰好与悬挂的固有频率匹配，车身反而会剧烈摇晃，这就是共振。



【图1：固定垫铁与减震垫铁的结构与刚度对比示意】

三. 关键变量：转速如何决定振动频率
3.1 振动来自哪里
旋转机械的主要振源是不平衡质量产生的离心力。当转子的质心与旋转中心不重合时，每转一圈就产生一次周期性激振力，频率等于转频（Hz）。此外，齿轮啮合、皮带拍打、电机磁场脉动等也会产生高频激振，但不平衡力通常是能量最大的低频振源。
激振频率 fefe​ 与转速 nn（rpm）的简单关系：

fe=n60 (Hz)fe​=60n​ (Hz)

例如，一台转速1440 rpm的电机，其不平衡激振频率为24 Hz。

3.2 减震垫铁的“隔振门槛”
减震垫铁系统本身具有一个固有频率 fn​（通常橡胶垫铁约8~15 Hz，金属弹簧垫铁约3~8 Hz）。隔振理论表明：

·当激振频率 fe 远小于 2fn 时，系统处于“静刚度区”，振动几乎不隔离，传递率≈1。

·当 fe≈fn 时，发生共振，振动被放大数倍（传递率可达5~20倍），这是极度危险区。

·只有当 fe>2fn时，系统才进入“隔振区”，振动传递率开始降低，频率比越高，隔振效果越好。

·这意味着，如果设备转速太低，激振频率低于减震垫铁的隔振起始频率，装减震垫铁不但无效，反而可能因共振放大振动。

3.3 固定垫铁的“刚性好”逻辑
固定垫铁系统具有极高的固有频率（通常在100 Hz以上），远高于一般旋转机械的激振频率。因此固定垫铁几乎不会发生低频共振，振动传递刚性连接，不放大也不隔离。

四. 选型边界：转速如何把垫铁分成三个阵营
4.1 低转速设备（≤600 rpm，即 fe ≤10 Hz）——优先固定垫铁
典型设备：大型冲床、油压机、重型切削中心的主传动（低速重切）。
此时激振频率低于多数橡胶减震垫铁的固有频率（10~15 Hz），若用橡胶垫铁，极易落入共振区。即使是金属弹簧垫铁（fn~5Hz），频率比 fe/fn 仅约2，刚刚越过隔振门槛，但低频大振幅振动下的弹簧垫铁稳定性差，易产生摇摆。
选型原则：低转速重载设备优先采用固定垫铁+二次灌浆，追求刚度与长期几何稳定性，振动问题通过提高转子平衡等级和增大地基质量来解决。

4.2 中高转速设备（600~1500 rpm，即 fe ≈10~25 Hz）——谨慎选型，避开共振
典型设备：普通车床、铣床、风机、泵。
此时激振频率恰好与多数橡胶减震垫铁的固有频率（10~15 Hz）重合或接近，共振风险极大。如果非要用减震垫铁，必须选用固有频率更低的弹簧减震垫铁（fn<5 Hz），使频率比大于3~4，安全进入隔振区。但这会提高成本并增加摇摆刚度不足的问题。
选型原则：中等转速设备，若无精密隔振需求，固定垫铁仍是安全选择；若要求隔振（如楼上安装），必须通过计算选型固有频率足够低的减震垫铁，并安装限位装置防止摇摆。

4.3 高转速精密设备（≥1500 rpm，即 fe ≥25 Hz）——减震垫铁优势区
典型设备：精密磨床、高速加工中心、涡轮机、高速电机。
此时激振频率远高于减震垫铁的固有频率，频率比可达3~5以上，振动传递率可降至0.3~0.1，隔振效果显著。同时这类设备自身对地基微振动敏感，减震垫铁能双向隔振。
选型原则：高转速精密设备优先选用减震垫铁（推荐金属弹簧型或优质橡胶型，fn<10 Hz），并确保设备自身的不平衡量控制在ISO 1940平衡等级内。



【图2：转速-垫铁选型决策图】

五．共振放大——为什么“减震”会变“增震”
5.1 共振的物理图像

当激振频率等于系统固有频率时，每个振动周期输入的少量能量都与系统运动同步叠加，振幅逐渐积累，直到阻尼消耗的能量与输入能量相等，振幅达到稳定。对于低阻尼的金属弹簧垫铁，共振放大系数Q可达10以上，0.1mm的不平衡振动被放大为1mm以上的剧烈抖动。

5.2 工程中的典型事故
案例：一台转速960rpm（16Hz）的普通车床，使用了固有频率约14Hz的橡胶减震垫铁，开机后床身明显晃动，车刀产生颤纹。测量发现频率比为1.14，处于严重共振区。最终更换为固定垫铁并灌浆后，振动消失。

5.3 避振规则

·确保 fe/fn≥2.5∼3才可安全进入隔振区。

·若转速可调，应调整转速避开共振频率。

·若转速固定，且 fe/fn<2.5，则刚性固定比弹性支承更安全。

六. 调平操作规范——无论哪种垫铁，调平是刚需
6.1 垫铁布置位置
垫铁应布置在设备结构的承力节点下方（如轴承座、立柱下方），对称均匀。对于长设备，垫铁间距一般不超过600~800mm，防止中间挠曲。垫铁与混凝土基础接触面积应满足地基承载力要求。

6.2 调平步骤（通用）

1.清理地基表面，放置垫铁。减震垫铁注意检查地脚螺栓勿与弹性元件干涉。

2.用框式水平仪测量纵向和横向水平度（放置于导轨或主轴安装面）。

3.通过调节垫铁的调整螺钉或楔块，初步调平。

4.均匀锁紧地脚螺栓（如有），锁紧后复检水平度，变动超差需重新调整。

5.固定垫铁最终需灌浆：用无收缩环氧或高强水泥浆填实垫铁与地基间隙，养护到位。

6.精调水平（减震垫铁在设备自重下微调；固定垫铁在灌浆后再最终检查）。

7.记录最终水平度数据，归档。

6.3 减震垫铁的特殊注意事项

·减震垫铁调平后，地脚螺栓不应将其压死，而是留出弹性变形空间，否则减震垫铁变成刚性垫铁。

·必须检查设备在运行时的振动情况，尤其在启动和停机过程中（通过共振区时振幅应可控）。

·定期检查橡胶元件有无老化、永久变形，失去弹性的垫铁须更换。

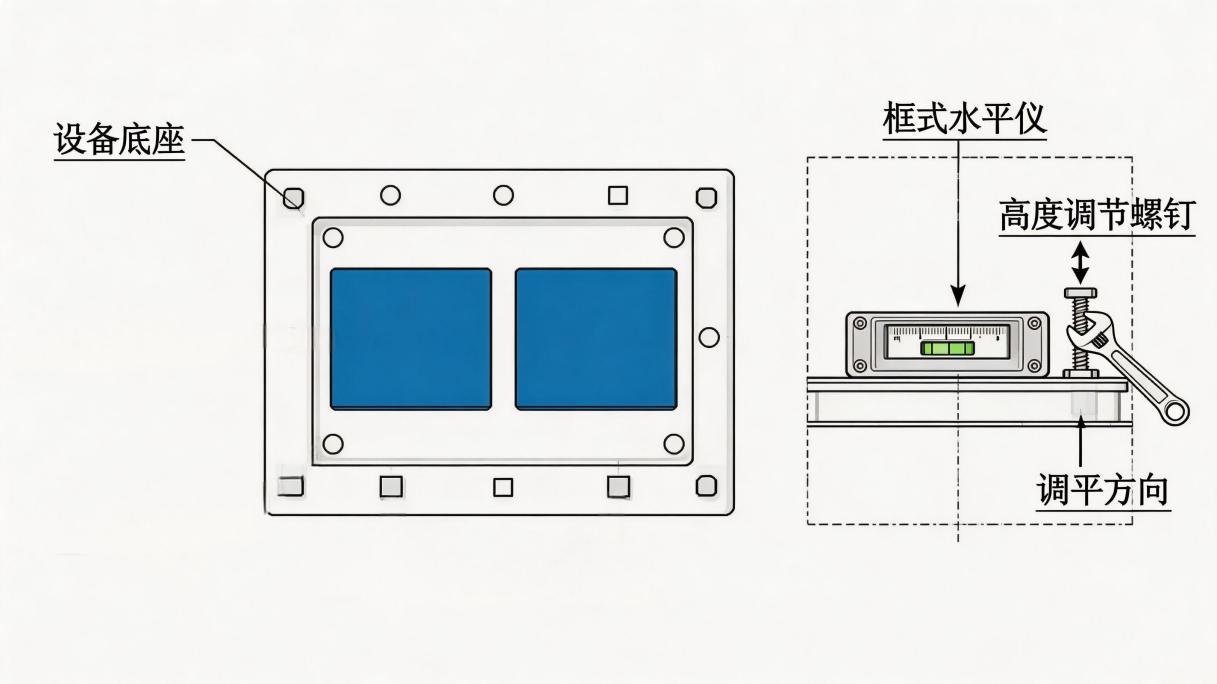

【图3：垫铁布置与调平操作示意图】

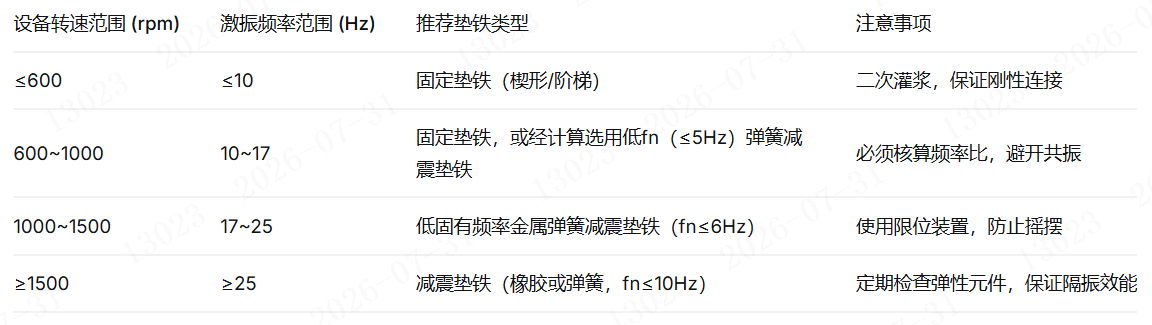

七. 选型速查表



注：对于有精密隔振要求的低速设备（如三坐标测量机），需采用空气弹簧等高阶隔振系统，不适用此简易选型表。

八. 常见误区与问答

·误区：“精密设备就要用减震垫铁，越软越好。”
太软的垫铁固有频率很低，虽然隔振起始频率低，但系统稳定性差，设备容易摇摆，反而影响精度，尤其在有冲击载荷时。合适的刚度才是关键。

·误区：“固定垫铁就是把设备焊在地基上，完全不减振。”
固定垫铁是通过巨大质量和刚度的地基来消耗振动能量，设备与地基共同构成一个高质量低响应的系统，对中低频振动本身就不敏感。这是一种“质量阻尼”效应。

·误区：“减震垫铁只要装上就隔振，无需关心转速。”
必须关心。忽略转速等于闭着眼睛过共振区。

·问：如何知道垫铁的固有频率？
正规产品样本会标注竖向固有频率（Hz），若无标注可要求供应商提供。也可通过敲击测试初步判断——用锤子敲击垫铁上的质量块，测量响应频率。

九. 结语
设备安装的“地脚”二字，看似粗笨，实则充满辩证：刚性固定适合低速重载，弹性隔振适合高速精密。选垫铁之前，先看铭牌上的转速。 “转速低，用硬板凳；转速高，上弹簧座。” 掌握这条转速分水岭，你就能让机架稳若磐石，让隔振系统各得其所，真正让设备在最佳状态下运转。

引用说明
本文部分技术参数和公式参考自《机械设计手册》
