机械设备调试注意事项

摘要
调试是设备交付前的“全面体检”，直接影响设备能否安全、稳定地投入生产。本文从调试准备、机械系统、电气系统、气动液压到整机联动，系统梳理各环节的关键要点与常见误区。通过“唤醒沉睡的巨人”这一比喻，将调试逻辑拆解为可操作的技术步骤，帮助工程师建立安全、规范的调试思维。

一. 引言
如果把一台刚装配完的设备比作沉睡的巨人，调试就是把巨人安全唤醒、教会他精确动作的过程。许多在试机时出现的撞机、抖动、精度丢失等问题，根源并非设计缺陷，而是调试环节漏掉了某个不起眼的检查项。本文结合现场经验与《机械设计手册》相关规范，整理出一套通用性较强的调试注意事项，供工程师在现场作业时对照使用。

二. 调试前的准备工作
动工之前，准备越充分，调试越从容。必须做到“四到位”：

2.1 技术资料到位
备齐设备总装图、电气原理图、气动回路图、润滑图表、传感器布置图，以及PLC程序清单和参数表。关键控制尺寸和报警阈值用荧光笔标出。

2.2 工具检具到位
准备万用表、示波器（必要时）、百分表、水平仪、塞尺、扭力扳手、压力表、测温枪和调试用的临时线缆。工具按使用顺序摆放在托盘内，如同外科手术器械台。

2.3 人员与防护到位
调试至少两人协同，一人操作、一人监护（急停按钮旁）。必须穿戴安全帽、绝缘鞋、护目镜，旋转部位附近禁戴手套。

2.4 现场环境到位
清理设备周围杂物，检查电源电压波动范围（≤±5%），气源是否达到额定压力且干燥洁净。光照不足时增设移动照明。

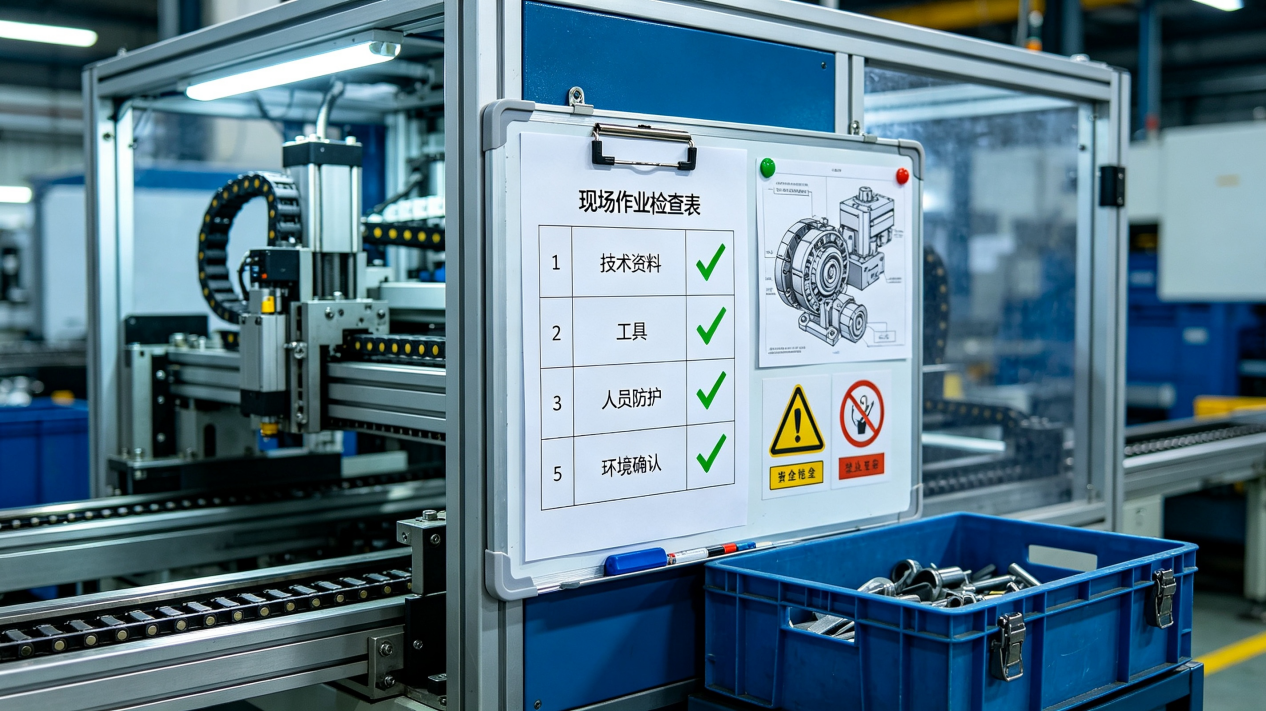

【图1：调试前准备检查表示意】

三. 机械系统调试——先“静”后“动”
机械调试遵循“静态精度→手动运动→低速机动→高速联动”的阶梯顺序，绝不可跳过任何一级。

3.1 静态精度复查
调试前必须用水平仪复查安装基准面的水平度，用直角尺检查关键立柱或导轨安装面的垂直度。运输和吊装可能导致机架微变形，此时不纠正，运行后精度会加剧恶化。
比喻：就好比搬新家后，第一件事是用水平尺检查冰箱和洗衣机的底脚，否则它们会一直“跳舞”。

【图2：用框式水平仪复查底座水平度】

3.2 手动盘车与干涉检查
断电状态下，用手转动主轴或通过齿轮齿条手推运动部件，在全行程内感受阻力。正常应均匀平顺，若某段突然变紧或有“咯噔”感，必须立即排查。常见原因：导轨防护罩刮蹭、丝杠螺母不同心、线缆拖链干涉。

3.3 紧固件复拧
对所有安装螺栓、地脚螺栓、联轴器螺钉按设计扭矩复拧一遍。尤其注意，运输振动可能使一些螺栓松动。复拧时仍遵循“对角交叉锁紧法”，切忌单边一次锁死。

3.4 润滑系统确认
检查每个注油嘴是否出油，手动泵送油脂直到各导轨面渗出新鲜油膜。润滑不良是初期“爬行”和研伤的首要元凶。
比喻：润滑就像是给机器关节涂抹“润肤露”，没涂开就强行运动，皮肤（接触面）会擦伤。

四. 电气系统调试——先“查”后“通”
电气调试如同医生接心电图，绝不能一上来就加高压。

4.1 上电前绝缘测试
用兆欧表测量动力线与地线、动力线与控制线之间的绝缘电阻，一般要求≥1MΩ。潮湿环境更要严格，必要时先用热风干燥控制柜。

4.2 电源相序与电压确认
首次上电先送控制电，测量各路直流电源输出是否正确（如24V、5V）。然后断开主回路空开，点动接触器确认相序（泵类、风机类反转会出事故）。用万用表测量三相电压平衡度。

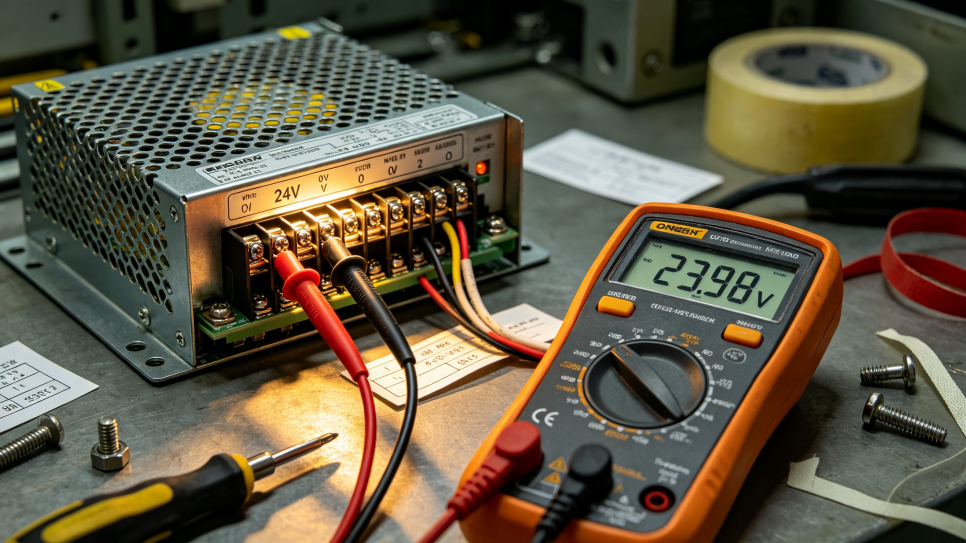

【图3：万用表测量直流电源输出端子】

4.3 I/O信号逐点核对
在PLC在线模式下，人工触发每个传感器（光电、接近、行程开关），观察输入点信号灯是否对应亮灭。同时手动点动输出点，确认电磁阀、继电器动作。这是发现接线错误最直接的环节——常有传感器信号反接、线号套错的情况。

4.4 急停与安全回路测试
在所有人员撤出危险区后，按下急停按钮，确认所有动力立即切断，且PLC报警正确。这一步骤必须100%执行，不能因为“电路肯定没问题”而省略。安全回路是调试人员的“救命绳”。

五. 气动与液压系统调试——先“净”后“压”
5.1 管路吹扫
在连接执行元件前，必须用压缩空气或低压液压油吹扫管路，清除安装时残留的切屑和密封带碎片。一粒铁屑进入阀芯，就可能卡死整个阀块。

5.2 压力逐步升高
气动系统从0.2MPa开始检漏，逐步调至工作压力；液压系统先低压循环排气，再分级加载。每级压力下用肥皂水或听音法检查接头漏气/漏油。

5.3 执行元件点动测试
先拆除负载，用点动方式确认气缸、液压缸的伸出与缩回方向正确，速度调节有效，缓冲节流正常。多缸联动时，尤其注意动作顺序联锁。

六. 整机联动调试——从“爬”到“跑”
6.1 空载低速试运行
将速度设定为额定值的10%~20%，循环运行标准程序，监测电机的电流、温升、振动。让设备“像婴儿学步”一样走完全部动作。

6.2 参数逐步加载
确认无异常后，分阶段提高速度和负载，每次增量约20%，同时用仪器测量关键性能指标（节拍、定位精度、重复精度）。任何突然的振动加剧或异响，都应立即回退到上一稳定状态，分析原因再推进。

6.3 连续运行考验
在100%额定工况下连续运行8小时以上，记录所有检测数据。此时暴露的问题往往与热变形、密封件软化、连接松动相关。

七. 调试中的安全红线（绝对禁止事项）

·禁止短接安全开关：安全门、光幕、急停回路绝不能因调试需要而短接。

·禁止带电插拔连接器：直流电机、编码器、伺服驱动器必须断电后再插拔。

·禁止拆除防护罩进行调试：旋转部件、高温部件必须恢复防护后方可启动。

·禁止单人处理故障：任何进入运动区域的故障处理，必须挂牌锁定并双人监护。

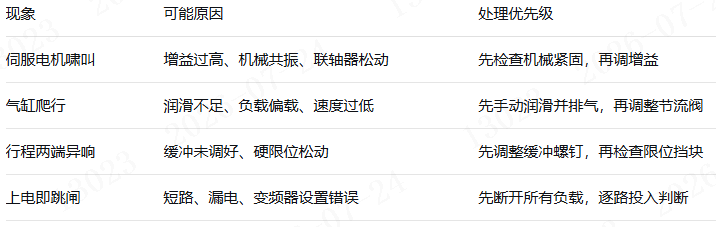

八. 常见调试问题及速查

九. 结语
调试的本质，是用严谨的步骤和敏锐的观察，把设计图纸变成安全运行的现实。记住“先准备后动手、先机械后电气、先静态后动态、先空载后负载”的二十字口诀，遇到异常不侥幸、不跳过。每一次细心的调试，都是对设备未来十年稳定运行的最好投资。

引用说明
本文部分技术原则和数据参考自《机械设计手册》。
