气动调速阀的“进气节流”与“排气节流”

摘要
气缸低速运行时出现一顿一顿的“爬行”现象，是气动系统最常见的顽疾之一。许多工程师在调试时本能地去拧紧进气节流阀，却发现越调越糟。本文从气动调速阀的两种基本控制方式——进气节流与排气节流——出发，揭示气缸爬行的本质是“缺少背压阻尼”。通过“拉弓放箭”与“轻放重物”的比喻，清晰阐明为何排气节流才是解决爬行的正确选择，并给出可操作的现场调试步骤，帮助初级工程师建立“背压稳定”的调试直觉。

一. 引言
在自动化设备中，气缸是最常见的执行元件。当我们需要气缸慢速、平稳地推出时，常常会加装调速阀（单向节流阀）。然而，不少人在调试时会陷入一个困惑：调速阀有两个接口，进气节流和排气节流都能调速，到底该用哪一个？尤其是当气缸出现“爬行”——即走走停停、抖动前进的恼人现象时，拧进气节流往往让情况更糟糕。其实，答案就藏在“背压”二字里。弄清楚这个原理，你便掌握了让气缸“温顺”运动的关键。

二. 认识气动调速阀：两种节流方式的本质区别
气动调速阀，通常是单向节流阀，由一个可调节流阀和一个单向阀并联而成。安装方向不同，便形成两种完全不同的控制效果。

2.1 进气节流
将节流阀安装在气缸的进气口侧，单向阀允许自由排气。此时，流入气缸的气流被限制，活塞前进的速度由进气流量决定；而排气口直通大气，活塞另一侧几乎没有压力（背压）。
比喻：如同拉弓射箭时，你只控制拉弓（充气）的速度，但撒手（排气）却毫无约束，箭会猛地射出，难以平稳控制。

2.2 排气节流
将节流阀安装在气缸的排气口侧，单向阀允许自由进气。此时，压缩空气可以全流量快速进入气缸，而活塞另一侧的废气需经过节流阀才能排出。这样，排气侧就建立起一个可调的压力（背压），背压像一个“空气弹簧”，持续抵抗活塞运动，产生阻尼作用。
比喻：如同起重机缓缓放下重物，你控制的不是往上提的力，而是放绳的速度，重物就能匀速下降，不会突然坠落。



三. 气缸爬行的“病理”分析
爬行，专业术语为“粘滑现象”（stick-slip），多发生在低速、轻载或润滑不良的条件下。其根本原因是气缸活塞密封圈与缸筒内壁的静摩擦系数大于动摩擦系数。

当气缸开始运动时，需克服较大的静摩擦力。一旦启动，摩擦力突然降低，活塞就会在压缩空气的推动下猛冲一小段。冲出去后，因气源压力来不及补充（或排气过快），活塞减速甚至停顿，静摩擦力再次建立，直到推力重新积聚，又一次冲破静摩擦。如此循环，就形成了肉眼可见的“一冲一停”的爬行。

若此时采用进气节流，进气侧供气本就缓慢，推力积聚时间更长，一旦冲破静摩擦，排气侧又毫无阻力，活塞冲得更猛，爬行反而被加剧。这就是为什么“越调越爬”的症结所在。

四. 关键抉择：爬行时应调哪个？

4.1 排气节流如何消除爬行
采用排气节流时，进气侧全流量供气，能够瞬间建立足够推力克服静摩擦。一旦活塞开始运动，排气侧的背压立即产生一个与运动方向相反的力，且背压大小与速度相关（速度越快，排气阻力越大，背压越高），形成了类似于“空气阻尼器”的效果。这个阻尼力吸收了活塞的动能，使之不会冲得太远，平稳地滑向动摩擦区。整个过程推力充足、阻力可调，自然就消除了粘滑振荡。

4.2 进气节流为何无能为力
进气节流相当于串联一个气阻，流量受限，使得 P1P1​ 的建立缓慢，推力增长软绵。但一旦动起来，排气侧 P2≈0P2​≈0，没有任何阻尼，运动就像在无摩擦的冰面上推箱子，一推就滑很远，极不稳定。因此，进气节流仅适用于对运动平稳性要求不高的快速回程，或竖直防止“自重下落”的平衡回路（需配合快速排气阀等）。

五. 现场调试“三步曲”
当你的气缸出现爬行，按以下步骤操作：

第一步：确认回路类型
检查调速阀安装位置。如果它装在有杆腔或无杆腔的气管接头上，需要判断是进气节流还是排气节流。通常调速阀靠近气缸进气口为进气节流，靠近排气口为排气节流；或者观察管接头，若阀体上箭头指向气缸即为进气节流。

第二步：改为排气节流
将单向节流阀反装，或在另一腔气管上加装排气节流阀，确保气缸伸出和缩回两个方向都采用排气节流控制（即“双排气节流”）。进气侧只用直通接头。

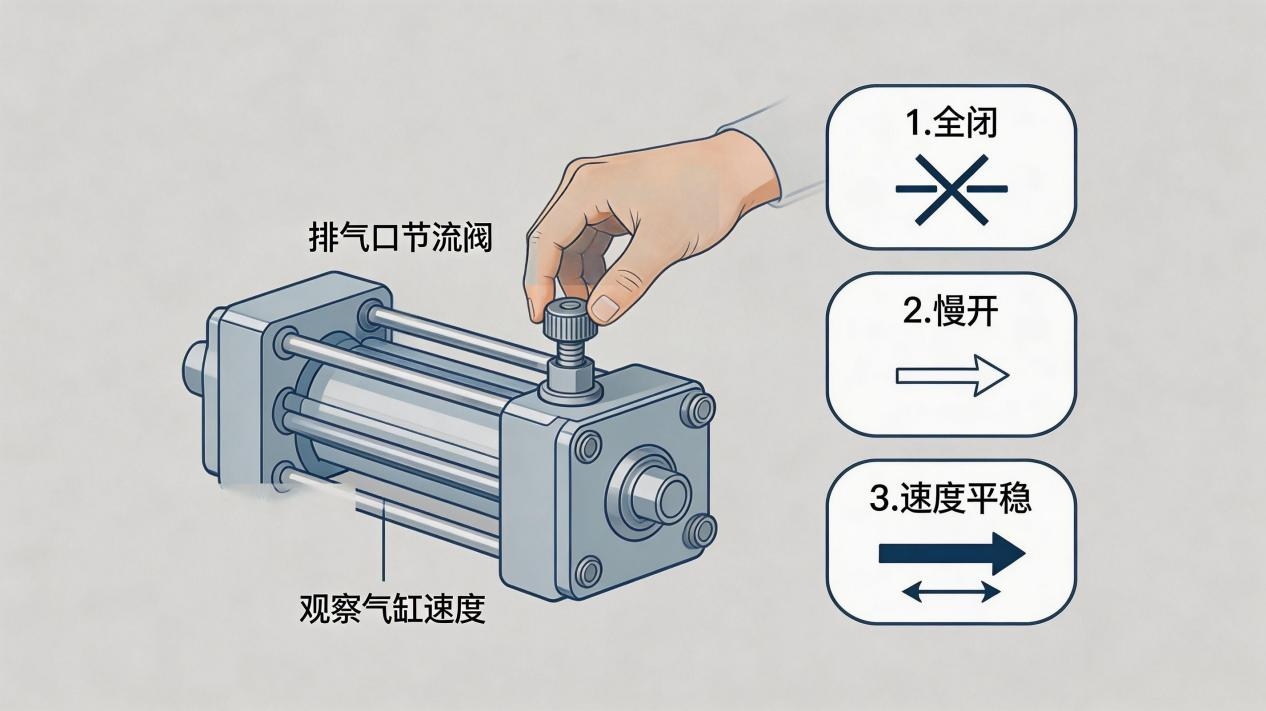

第三步：由全闭向开调节
先将排气节流阀旋钮拧至几乎全闭（不要完全锁死），气缸动作会极慢。然后缓缓松开节流阀，同时观察气缸运动，直到速度达到要求且无爬行、无抖动。如果出现“末端跳动”，通常是背压过高，微开一点即可。
口诀：“消除爬行调排气，先拧紧闭再慢开，速度合适手要稳，背压是宝不能甩。”

六. 常见误区与问答

·误区：“进气节流和排气节流效果一样，只是装的位置不同。”
完全不同。排气节流能建立背压，产生阻尼；进气节流没有背压。对于平稳调速，永远优先排气节流。

·误区：“爬行是润滑不好，多加润滑油就能解决。”
润滑可减小动静摩擦差，但无法根本消除背压缺失带来的动态不稳定。低速平稳运动还需要阻尼。

·误区：“用进气节流让气缸慢速伸出更安全。”
恰恰相反，进气节流使排气侧无阻力，一旦负载变化，气缸可能突然前冲，非常危险。竖直安装时，若用进气节流控制下降，载荷可能失速坠落。

·问：什么时候才用进气节流？
主要是为了单方向增速（如快排回路）或某些特殊平衡回路，不是用来调平稳速度的。对于要求平稳的低速运动，谨记：调速必调排气。

七. 结语
气动调速，看似是简单的流量控制，实则是为气缸配上一个“隐形的空气弹簧”。进气节流只管“刹车不管油门”，排气节流却能“收放自如”。当你下次再遇到气缸爬行，不要本能地去拧进气节流阀，而是去看看排气侧是否少了那层“阻尼衣”。记住“排气建背压，低速稳如钟”这条铁律，你就能在气动调试中少走许多弯路。
