滚珠丝杆支撑单元的“固定端”与“支撑端”轴承配置误区

摘要
滚珠丝杆是精密传动系统的“脊椎”，而两端的支撑单元则是决定这根脊椎能否精准伸缩的“关节”。许多初级工程师在选型和装配时，将固定端与支撑端混为一谈，或为了降本将两端配同款轴承，或在装配时忽略固定端的预紧结构，导致丝杆在运转中出现轴向窜动、反向间隙增大、热伸长弯曲乃至轴承早期失效。本文从固定端与支撑端的功能分工出发，系统梳理轴承选型、预紧方式、安装方向以及预拉伸逻辑中的典型误区，以“一端握住方向盘、一端随车滑行”的比喻，帮助读者建立支撑单元配置的系统认知，从图纸阶段杜绝“轴承配错、丝杆受苦”的隐患。

一. 引言
在数控机床和自动化设备中，滚珠丝杆的定位精度往往以微米级衡量。然而，再高精度的丝杆，如果两端的支撑单元配置不当，其精度也会在运行中迅速劣化。曾有一台精密磨床，丝杆的固定端和支撑端装配了同型号的深沟球轴承，运行半年后定位精度从±5μm恶化到±30μm，拆检发现固定端轴承因长期承受轴向载荷而严重磨损，丝杆也因热伸长而产生了微弯曲。根源只有一个：设计者没有区分固定端和支撑端的轴承配置。

滚珠丝杆的主要载荷是轴向载荷，径向载荷仅来自卧式丝杆的自重。因此，支撑单元的核心使命是：一端牢牢锁住轴向位置，另一端放开轴向自由度让丝杆自由伸缩。 这一“一刚一柔”的配置逻辑，正是许多误区的重灾区。



【图1：滚珠丝杆两端支撑方式——“固定-支撑”配置示意图】

二. 固定端与支撑端：身份完全不同，不可互换
2.1 固定端的角色——“握住方向盘的手”
固定端支撑单元内部通常装有经预压调整的成对角接触球轴承（接触角通常为30°，超小型号可达45°），以“面对面”（DF）或“背对背”（DB）方式组合安装，能够同时承受径向和双向轴向载荷，为丝杆提供轴向定位基准。它安装在驱动端（与电机或联轴器相连的一侧），负责将电机的驱动力矩传递给丝杆，同时承受丝杆在正反转和切削过程中产生的全部轴向反力。

比喻：固定端如同握住方向盘的那只手——它决定了车子往哪走、走多远，必须牢牢锁定方向，不容许任何轴向“打滑”。

2.2 支撑端的角色——“随车滑行的轮子”
支撑端支撑单元使用深沟球轴承，仅承受径向力，在轴向上允许丝杆自由伸缩。它不是“不用心”，而是“故意放手”——当丝杆因摩擦温升而伸长时，支撑端允许丝杆端部在轴承内产生微量的轴向位移，避免丝杆因两端都被锁死而被“顶弯”。

比喻：支撑端如同汽车的后轮——它跟随车身移动，不决定方向，但允许车身在颠簸（热变形）时自由伸展，不至于把车架折断。

三. 误区一：两端都用同款轴承——“为省钱埋下祸根”
3.1 典型错误
为了降低采购成本和简化库存，部分设计者将固定端和支撑端都选用了深沟球轴承，认为“都是轴承，都能转，不就行了”。

3.2 为什么不行
深沟球轴承的轴向承载能力极其有限。它虽然能承受一定的轴向力，但远不及角接触球轴承，且无法进行有意义的轴向预紧。如果丝杆两端都用深沟球轴承：

轴向刚度严重不足：丝杆在正反转时会产生轴向窜动，定位精度和重复定位精度大幅下降。

反向间隙无法消除：深沟球轴承的轴向游隙在受力方向改变时成为反向死区，表现为加工表面的“过切”或“欠切”。

轴承早期磨损：深沟球轴承在承受持续的轴向载荷时，滚道和钢球会产生非正常的接触应力，寿命急剧缩短。

3.3 正确做法
无论成本如何压缩，固定端必须使用角接触球轴承。支撑端可以用深沟球轴承，但绝不可反过来用深沟球轴承充当固定端。

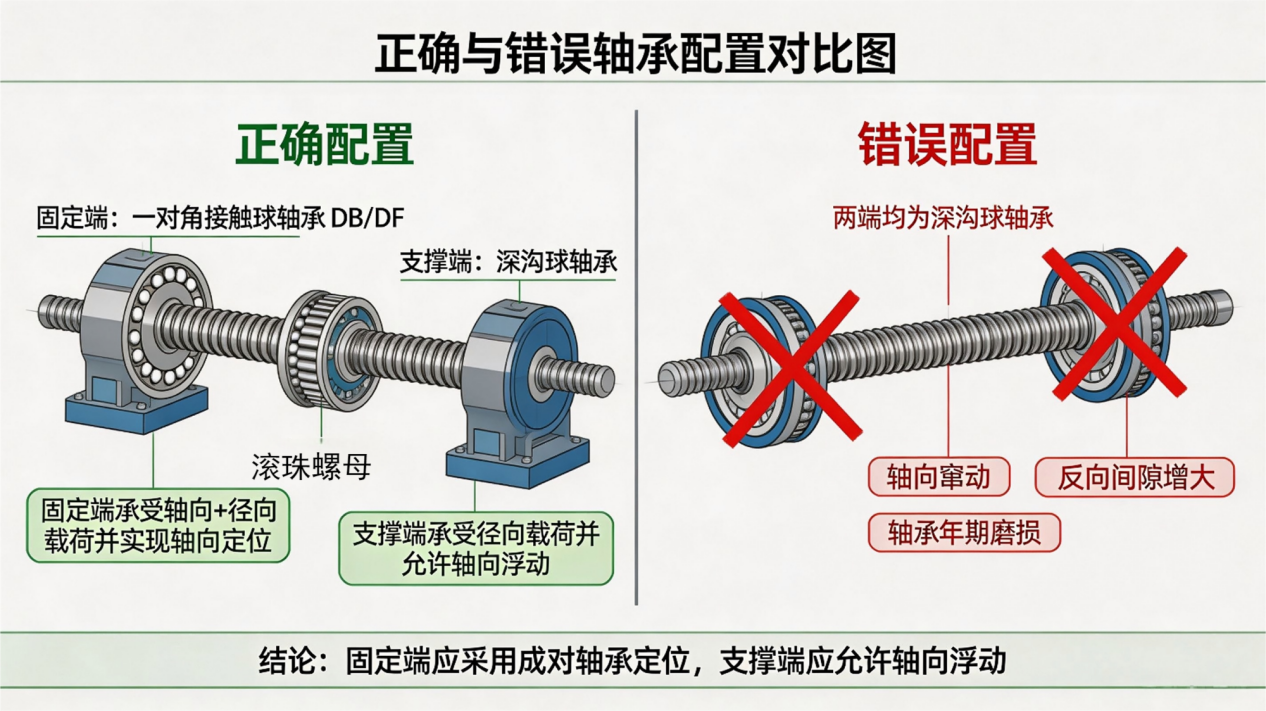

【图2：正确与错误轴承配置对比】

四. 误区二：固定端轴承装反——“方向错了，力全白扛”
4.1 角接触球轴承的方向敏感性
角接触球轴承的接触角是有方向性的。当轴承承受轴向力时，力必须沿着接触角的方向传递，才能由滚道有效承担。如果装反，接触角方向与载荷方向错位，轴承不仅承载力大幅降低，还会产生额外的内摩擦和异常磨损。

4.2 面对面与背对背的选择
在固定端，两套角接触球轴承通常成对使用，以“面对面”（DF）或“背对背”（DB）方式组合：

·背对背（DB） ：两轴承的接触角向外展开，支撑跨度大，抗倾覆力矩能力强，整体刚性高，适合需要高刚度、承受较大弯矩的场合，如加工中心。

·面对面（DF） ：两轴承的接触角向内收敛，对安装误差和轴热伸长的容差更好，轴向刚性略低于DB，但在滚珠丝杆应用中，因为丝杆热伸长会导致轴向力变化，DF配置对温升引起的轴向力波动更为宽容。

4.3 现场装配的警示
在装配固定端轴承组时，必须按照轴承端面上的标记或接触角方向确认安装方位。典型的错误是将两个轴承同向串联安装（即DT配置），这会导致整个轴承组只能承受单向轴向力，反方向载荷时轴承将迅速损坏。

五. 误区三：忽略固定端的“预紧”与“预拉伸”逻辑
5.1 预紧——消除游隙，建立刚度
固定端角接触球轴承组在安装时必须施加轴向预紧力，通常为轴承轴向额定静载荷的10%~15%，以消除内部游隙，使轴承在受力前就处于“紧贴”状态。-未预紧的轴承组存在轴向游隙，丝杆在换向时会产生微米级的空行程，直接影响定位精度。

5.2 预拉伸——对抗热伸长的“提前量”
当丝杆转速较高或长时间运行时，丝杆因摩擦温升而伸长。如果两端都被锁死，伸长的丝杆会向上拱起，造成螺母运行卡滞和精度漂移。因此，在两端固定的配置中，需要在常温安装时预先将丝杆拉伸一个预拉伸量，用于抵消工作时的热伸长量。-

5.3 预拉伸量的估算
热伸长量的计算公式为：



其中，α 为丝杆材料线膨胀系数（钢约为 11.7×10⁻⁶/℃），L 为丝杆两端支撑轴承中心距，ΔT 为工作温升。

算例：某丝杆支撑跨距 L=1000 mm，工作温升 ΔT=15 ℃，则热伸长量ΔL≈11.7×10−6×1000×15=0.176 mm。预拉伸量通常取热伸长量的1.0~1.5倍，即约 0.18~0.26 mm。在实际装配中，该拉伸量通过固定端的锁紧螺母调整，用千分表监测丝杆端部的位移量来控制。

需要注意的是，预拉伸量不可过大。过大的预拉力会使丝杆和轴承承受过大的附加载荷，导致轴承精度寿命下降，甚至引起基座变形。-

六. 误区四：支撑端轴承也“锁死”
支撑端深沟球轴承在轴承座内必须允许轴向滑动。常见的错误是：装配时用端盖或卡簧将支撑端轴承的外圈在轴向也压死，导致丝杆两端都失去了轴向伸缩的自由度。这等于把支撑端变成了一个“伪固定端”，丝杆热伸长时无处释放，只能弯曲。

正确做法：支撑端轴承的内圈固定在丝杆轴上（防止径向窜动），但外圈与轴承座之间应留有轴向间隙或采用可滑动的配合（如间隙配合或带有弹簧预压的浮动结构），确保丝杆受热伸长时，轴承外圈可以在座内微量滑移。

七. 正确装配与检查流程
第1步：确认支撑方式
根据设备精度和转速要求，确定采用“固定-支撑”还是“固定-固定”方式。固定-支撑最常用，固定-固定适合高刚度高精度场合，固定-自由仅用于短丝杆。

第2步：检查固定端轴承组
确认轴承型号为角接触球轴承，检查配对方式（DB或DF），确认接触角方向正确，端面标记朝外或按标记方向安装。

第3步：施加预紧力
通过锁紧螺母或端盖压紧轴承组，用扭力扳手或百分表监测预紧量，确保轴承组无轴向游隙且转动灵活。

第4步：装配支撑端
将深沟球轴承装入支撑端轴承座，确认外圈可在座内轴向自由滑动，不可用端盖或挡圈将外圈轴向锁死。

第5步：预拉伸调整（如需要）
在固定端用锁紧螺母施加预拉伸，百分表置于支撑端丝杆端面，监测拉伸量至计算值。

第6步：跑合与复检
低速跑合30分钟后，复测丝杆端部跳动和轴向窜动量。标准参考：偏心≤20~30μm，倾斜≤1/2000。

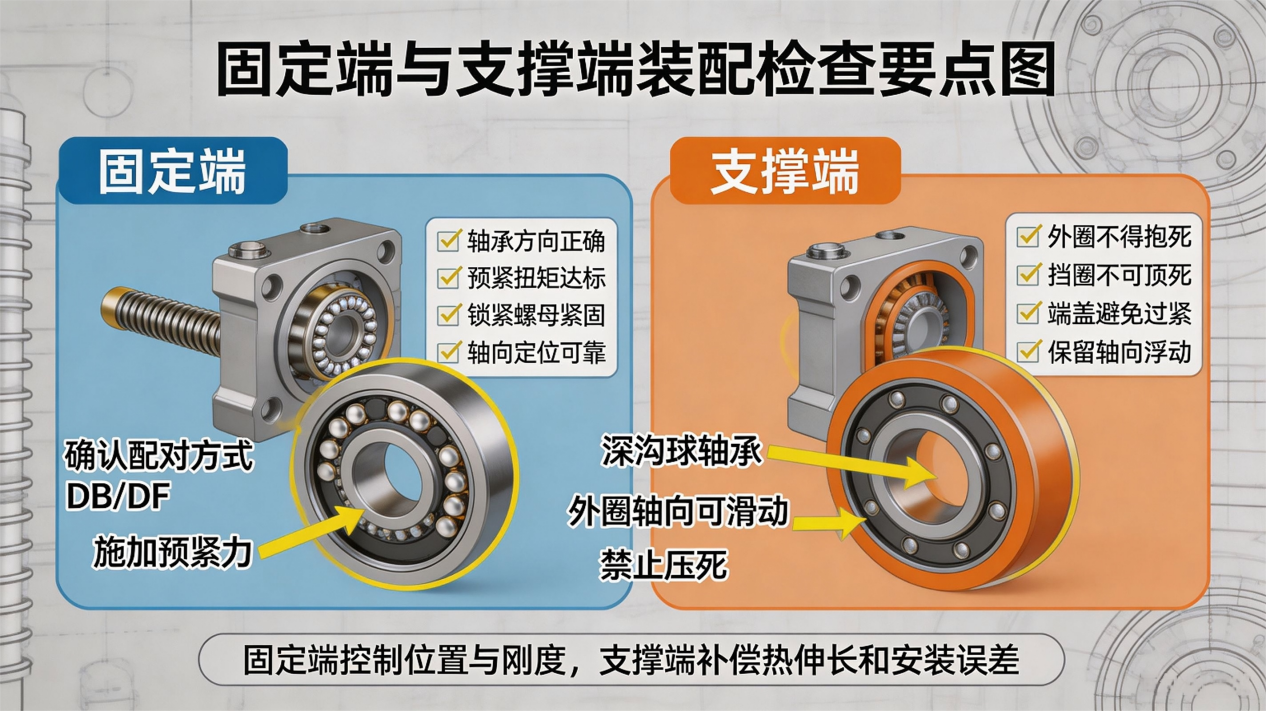

【图3：固定端与支撑端装配检查要点】

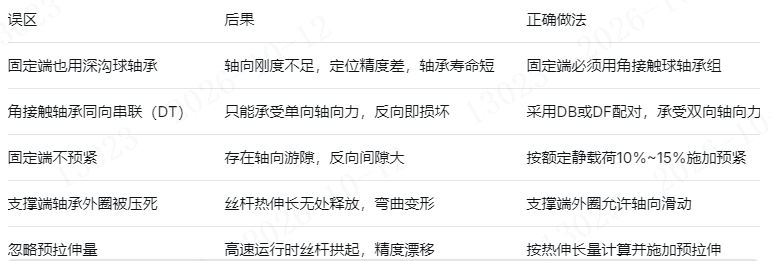

八. 常见误区速查表

九. 结语
滚珠丝杆支撑单元的配置，核心逻辑只有一句话：一端负责“定”，一端负责“让”。 固定端是“定海神针”，必须用角接触球轴承锁住轴向，施加预紧消除游隙；支撑端是“伸缩关节”，用深沟球轴承放开轴向，让丝杆在热胀冷缩中自由呼吸。理解了这组“刚柔并济”的搭配逻辑，你就掌握了滚珠丝杆精密传动的第一道门槛。下次画支撑座图纸时，请多看一眼轴承型号和安装方向——这两个细节，决定了丝杆能走多远、走多准。

引用说明
本文部分技术参数和公式参考自《机械设计手册》
